2入门与Qucs
2.1简介
以下各节是为了给Qucs软件概述
使用和如何使用它来实现这一。
Qucs是根据通用公共许可证（GPL）授权的自由软件。可以下
从http://qucs.sourceforge.net加载，并带有完整的源代码。
每一个程序允许用户并呼吁（在自愿的基础上，当然）
变化是公开，只要修改其目的。联系作者
验证，并最终将其纳入它的软件。
该软件是为各种操作系统，包括
    •GNU /Linux平台
   •windows
   •FreeBSD的
   •MacOS的
   •NetBSD的
   •的Solaris
在主页上，你会发现构建和安装软件的源代码。生成
说明。一定的分布（如Debian的二进制包的链接，
SUSE，Fedora的）都可以找到。
一旦系统上安装的软件已成功，你就可以开始通过发行
在
   ＃qucs
命令或单击开始菜单或桌面上相应的图标。 Qucs是
多语种的节目。所以根据你的系统的语言设置Qucs图形
用户界面（GUI）出现在不同的语言

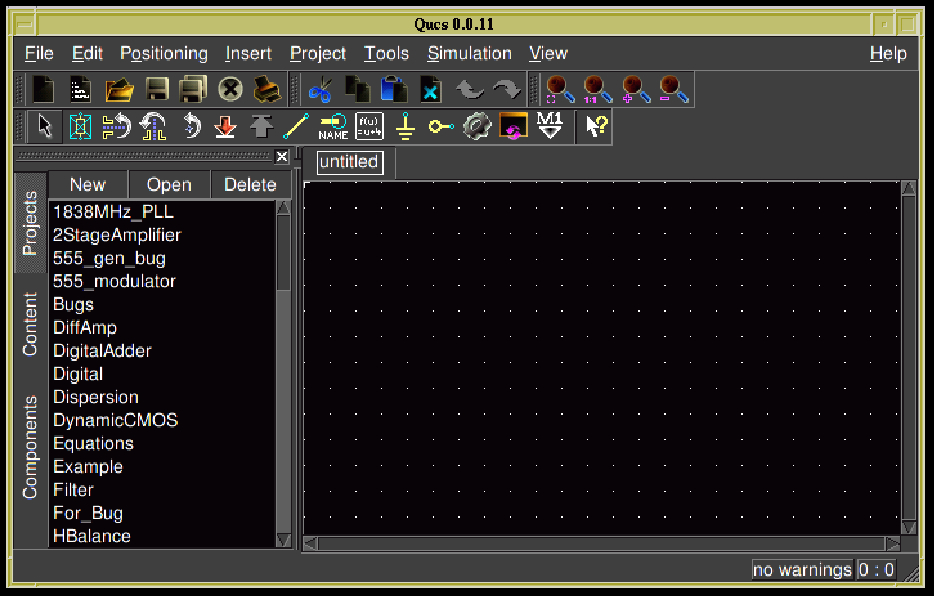

图2.1：Qucs已被启动
在左侧找到项目文件夹中打开。一般的项目文件夹
是空的，如果你首次使用Qucs。右侧的大面积
示意图区域。上面你可以找到菜单栏和工具栏。
在“文件”→“应用程序设置菜单，用户可以配置的语言和
外观Qucs。
12

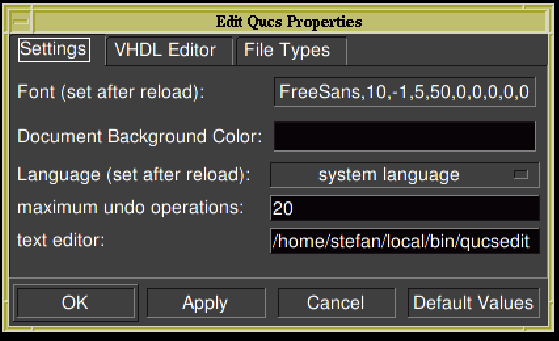

                           图2.2：应用程序设置“对话框
要的语言和字体设置生效，必须关闭应用程序可以通过
CTRL + Q快捷方式或文件→退出“菜单项。然后再次启动Qucs。
2.2工具套件
Qucs由几个独立的程序，相互交融，通过GUI。
有
   •GUI本身，
    GUI是用于创建图表，设置模拟，显示仿真结果，
    编写VHDL代码等。
   •后端的模拟仿真器，
    模拟仿真器是一个命令行的计划，是由GUI为了运行
    模拟你以前安装的示意图。它需要一个网表，检查它
    错误，执行所需的模拟操作，并最终生成一个数据集。
   •一个简单的文本编辑器，
    文本编辑器是用来显示网表和模拟测井信息，也
    编辑某些组件（如SPICE网表，或Touchstone文件）中包含的文件。
   •过滤器的综合应用，
    该方案可用于设计各种类型的过滤器。
   •传输线计算器，
    可用于设计和分析不同类型的传输线计算器
    输电线路（例如微带，同轴电缆）。
                                                                                          13
   •一个组件库，
     组件库管理器适用于现实生活中的设备（如晶体管的模型，
     二极管，桥，运算放大器）。它可以由用户扩展。
   •衰减器合成中的应用，
     该方案可用于设计各类无源衰减器。
   •命令行转换程序
     使用GUI的进口和出口的数据集，网表和转换工具
     原理图从其他CAD / EDA软件。支持的文件格式
     以及使用信息上可以找到手册的qucsconv。
此外，GUI指导其他EDA工具。对于数字仿真（通过VHDL语言）
计划FreeHDL（见http://www.freehdl.seul.org）被使用
