QChart使用

byxdaz

于 2025-03-11 11:17:48 发布

阅读量1.2k

点赞数 22

分类专栏： QT 文章标签：信息可视化

本文链接：https://blog.csdn.net/byxdaz/article/details/146171067

版权

QT 专栏收录该内容

84 篇文章

订阅专栏

Qt Charts 是 Qt 框架中用于数据可视化的核心模块，支持折线图、柱状图、饼图等多种图表类型。

一、模块配置与基础结构

1、项目配置‌
在 .pro 文件添加模块引用：

QT += charts

代码中需包含头文件及命名空间声明：

#include <QtCharts>
QT_CHARTS_USE_NAMESPACE

2、‌核心组件‌
‌QChartView‌：作为画布容器，继承自 QGraphicsView，负责图表显示‌。
‌QChart‌：图表主体，管理数据系列、坐标轴及样式‌。
‌QAbstractSeries‌：数据图表系列基类，如 QLineSeries（折线）、QPieSeries（饼图）等‌。
‌QValueAxis‌：数值型坐标轴，用于定义数据范围及刻度‌。

3、常见图表系列

在 Qt Charts 中，图表是通过不同的图表系列（如线图、柱状图、饼图等）来创建的。每种图表类型都可以通过 QChart 类的 addSeries 方法添加到图表中。以下是几种主要的图表类型：

1）QLineSeries

用途：用于显示数据随时间或其他连续变量的变化。
示例：股票价格走势、温度变化等。

2）QBarSeries

用途：用于显示数据的分类比较，例如不同类别下的数量比较。
示例：销售数据按产品分类、成绩按科目分类等。

3）QPieSeries

用途：用于显示数据的比例分布，通常用于饼图。
示例：市场份额分布、人口分布等。

4）QAreaSeries

用途：用于显示数据随时间或其他变量的变化区域，类似于线图但填充颜色。
示例：温度变化区域、销售额增长区域等。

5）QScatterSeries

用途：用于显示离散数据点，通常用于散点图。
示例：实验数据点、地理数据点等。

6）QSplineSeries

用途：类似于 QLineSeries，但曲线平滑连接各点，通常用于平滑的曲线图。
示例：平滑的销售趋势线、平滑的温度变化线等。

7）QBoxPlotSeries

用途：用于显示数据的分布情况，通过箱形图展示最小值、第一四分位数、中位数、第三四分位数和最大值。
示例：数据集的统计分布、实验结果的分布等。

8）QCandlestickSeries

用途：用于显示股票或其他金融工具的价格变动，通过蜡烛图展示开盘价、收盘价、最高价和最低价。
示例：股票市场分析。

二、图表创建流程

1、创建‌数据系列并初始化。
2、创建图表，序列添加到图表中。
3、坐标轴配置（可选）。
4、创建一个图表视图，图表绑定与显示。

#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QChart>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    // 创建一个线序列
    QtCharts::QLineSeries *series = new QtCharts::QLineSeries();
    series->append(0, 6);
    series->append(1, 4);
    series->append(2, 8);
    series->append(3, 4);
    series->append(4, 7);

    // 创建一个图表，并将序列添加到图表中
    QtCharts::QChart *chart = new QtCharts::QChart();
    chart->legend()->hide();
    chart->addSeries(series);
    chart->createDefaultAxes();
    chart->setTitle("Simple line chart example");

    // 创建坐标轴
    QValueAxis *axisX = new QValueAxis();
    axisX->setRange(0, 5);
    axisX->setTitleText("X轴");

    QValueAxis *axisY = new QValueAxis();
    axisY->setRange(0, 10);
    axisY->setTitleText("Y轴");

    // 将坐标轴关联到图表
    chart->setAxisX(axisX, series);
    chart->setAxisY(axisY, series);

    // 创建一个图表视图，并将图表设置进去
    QtCharts::QChartView *chartView = new QtCharts::QChartView(chart);
    chartView->setRenderHint(QPainter::Antialiasing);
    chartView->resize(400, 300);
    chartView->show();

    return a.exec();
}

三、界面集成与样式优化

‌设计器嵌入‌

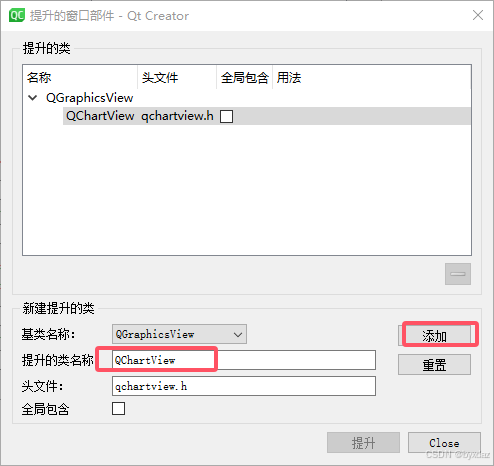

- 在 Qt Designer 中拖入 QGraphicsView，右键选择 ‌提升为‌ → 类名填写 QChartView‌
- 代码中通过 ui->widget 获取控件并转换为 QChartView 对象‌。
‌代码

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    QChart *chart = new QChart();

    QLineSeries *series = new QLineSeries();
    int n = 0;
    for(n=0; n<10; n++)
    {
       series->append(n, n+5);  // 添加数据点，支持链式操作符
    }

    chart->addSeries(series);  // 将数据系列关联到图表‌
    chart->legend()->hide();   // 隐藏图例‌

    QValueAxis *axisX = new QValueAxis();
    axisX->setRange(0, 10);   // 设置 X 轴范围
    axisX->setTitleText("时间");  // 设置轴标题‌

    series->attachAxis(axisX);  // 将坐标轴关联到数据系列‌
    chart->addAxis(axisX, Qt::AlignBottom);  //将轴添加到图表‌
    ui->graphicsView->setChart(chart);
}

四、Qt中刷新QChart的实现方式

1、完全刷新（清除并重建数据序列）
‌1）清除所有数据序列‌
使用 chart->removeAllSeries() 移除当前所有数据系列，确保旧数据不残留‌。
‌2）重新添加数据‌
创建新的 QLineSeries、QBarSeries 等数据系列对象，并通过 chart->addSeries() 添加到图表‌。
‌3）重置坐标轴‌
若坐标轴范围变化，需重新关联数据系列与坐标轴（如 QValueAxis）‌。
‌代码片段：

// 清除所有数据序列
chart->removeAllSeries();

// 创建新数据系列并添加数据
QLineSeries *series = new QLineSeries();
series->append(0, 5);
series->append(1, 8);
chart->addSeries(series);

// 重置坐标轴范围
chart->axisX()->setRange(0, 10);
chart->axisY()->setRange(0, 10);

2、动态更新数据（无需重建序列）
1）‌修改现有数据系列‌
使用 QLineSeries::replace() 替换数据点‌。
或通过 append() 追加新数据点‌3。
‌2）触发图表刷新‌
调用 chart->update() 或 series->update() 强制重绘‌。
‌代码片段：

// 更新数据点
QVector<QPointF> newPoints;
newPoints << QPointF(2, 12) << QPointF(3, 6);
series->replace(newPoints);

// 强制刷新
chart->update();

3、视图刷新（处理显示残留）
‌1）手动重绘视图‌
调用 QChartView::repaint() 或 QChartView::update() 刷新视图显示‌。
‌2）重置视图缩放‌
若缩放导致显示异常，调用 chart->zoomReset() 恢复原始视图‌。
4、性能优化（高频数据更新）
‌1）异步更新‌
使用 QTimer 定时批量更新数据，减少刷新频率‌。
‌2）禁用动画效果‌
通过 chart->setAnimationOptions(QChart::NoAnimation) 关闭动画提升性能‌。
‌代码片段：

// 定时器每100ms更新一次数据
QTimer *timer = new QTimer(this);
connect(timer, &QTimer::timeout, ‌:ml-search[this] {
    // 更新数据并调用 chart->update()
});
timer->start(100);

五、高级功能

1、性能优化

启用 OpenGL 加速（仅限支持类型）：

series->setUseOpenGL(true);  // 利用 GPU 渲染‌

2、交互支持‌

通过 QChartView 内置方法实现缩放、平移等交互操作‌。
数据点悬停提示（需自定义信号槽处理）‌。

3、第三方库‌

‌QCustomPlot‌

该库支持各种类型的图表，如曲线图、散点图、柱状图、饼图、K线图等，而且用户还可以很容易地进行自定义设置和修改。提供更灵活的绘图功能，适合高频数据渲染‌。
需在项目中添加printsupport模块：QT += core gui printsupport‌。
下载地址Qt Plotting Widget QCustomPlot - Introduction

QCharts与QCustomPlot对比

‌特性‌	‌QCustomPlot‌	‌QChart‌
‌数据量支持‌	10万+数据点‌	2000点以内‌
‌性能‌	轻量级，低延迟‌	依赖图形框架，性能受限‌
‌交互功能‌	支持缩放、拖动等高级操作‌	基础交互，数据量大时卡顿‌
‌开发复杂度‌	快速集成，易于扩展‌	需熟悉图形视图框架‌
‌视觉效果‌	简洁	华丽，支持主题‌
