1.新建原理图元件库

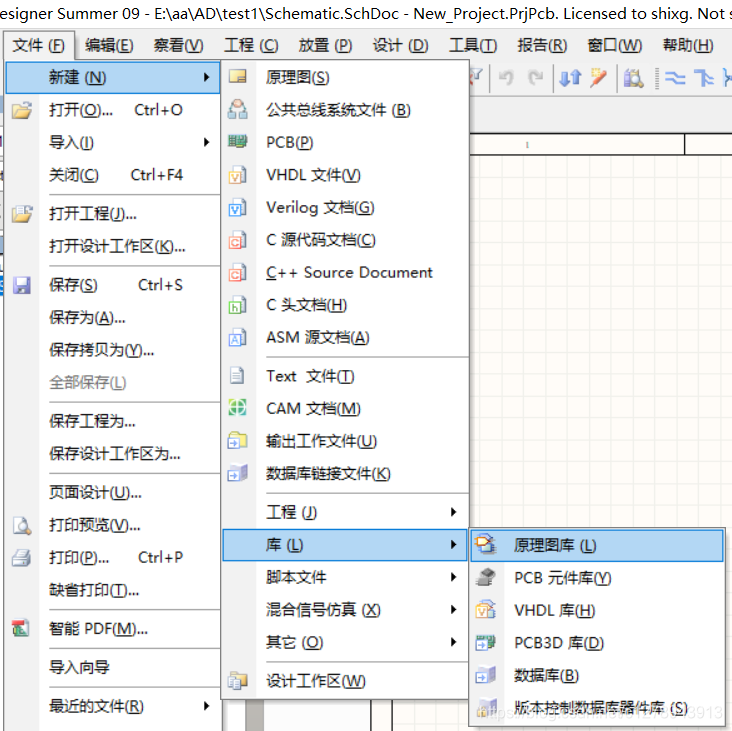

执行菜单命令“File(文件)”》》“New(新建)”》》“Library(库)”》》“Schematic Library(原理图元件库)”

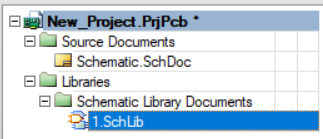

点击“File(文件)”》》“save(保存)”》》存放到文件夹内并重命名为“1”.

2.制作原理图新元件

以制作一个可调电阻为例

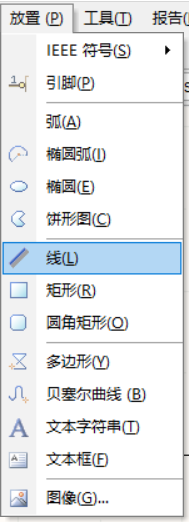

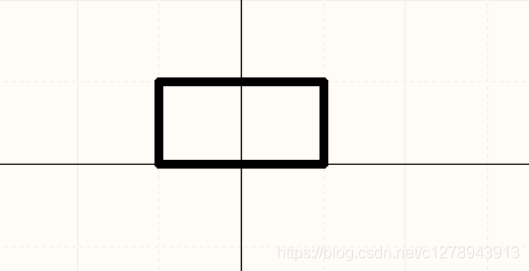

执行菜单命令"Place(放置)"》》“line(直线)”绘制主体

执行菜单命令"Place(放置)"》》“Polygon(多边形)”绘制电位器三角箭头
