1)首先必须得新建[PCB工程]。步骤:文件→ 新建 → 工程 → PCB工程

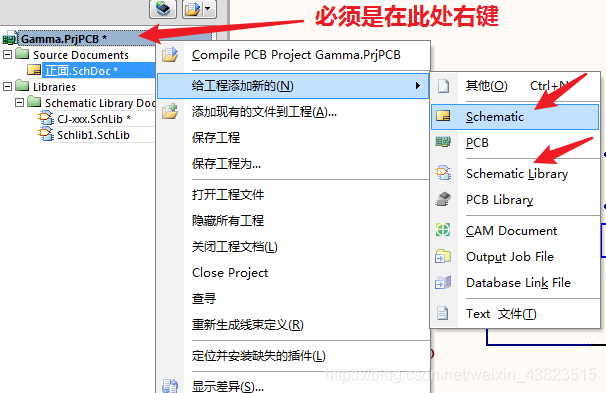

2)新建原理图(或是加入已有的文件[添加现有的文件到工程])。同样步骤,加入一个原理图库。
3)效果如下图
4)

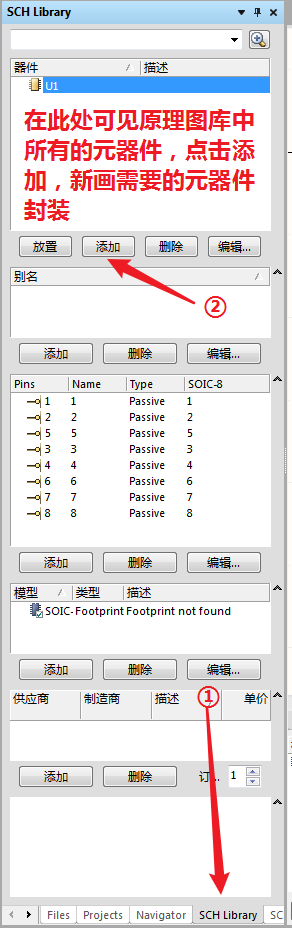

在中间界面中,画出元器件的原理图封装。(主要是画出焊盘位置)
PS: PCB封装也同理,主要是焊盘位置,其它的可忽略。
5))
1)首先必须得新建[PCB工程]。步骤:文件→ 新建 → 工程 → PCB工程
2)新建原理图(或是加入已有的文件[添加现有的文件到工程])。同样步骤,加入一个原理图库。
3)效果如下图
4)
在中间界面中,画出元器件的原理图封装。(主要是画出焊盘位置)
PS: PCB封装也同理,主要是焊盘位置,其它的可忽略。
5))
