TS科普4 寻找下一个TS包

本节将粗略讲述在确定好第一个包位置后如何找后续包

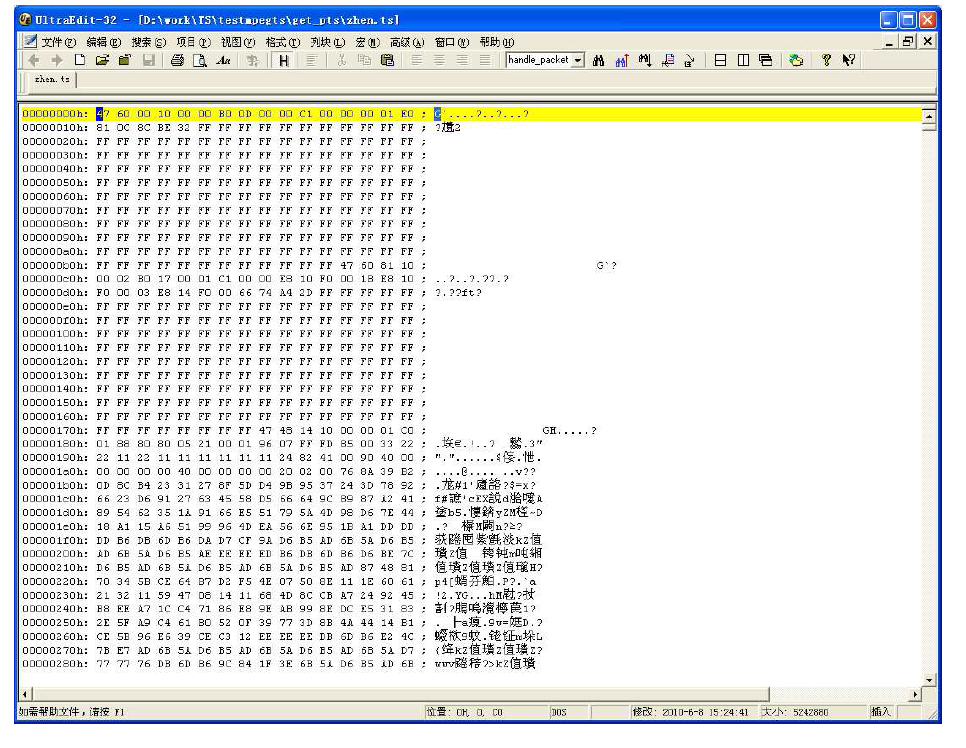

一个TS流如下图所示：

第一个TS包

47 60 00 10 00 00 B0 0D 00 00 C1 00 00 00 01E0
81 0C 8C BE 32 FF FF ……………………………..
………………………………………………………
………………………………………………………
………………………………….FF

包头：47 60 00 10

指针：00

tableid：00

固定值：B

section_length：0 0D（值：13）

transport_stream_id：00 00

version number & current_next_indicator：C1

section_number：00

last_section_number：00

program_number：00 01

program_map_PID：E081  (PMT的pid为081 前三位为保留位)

CRC_32：0C 8C BE 32

第二个TS包

47 60 81 10   （47 同步字节  6 说明数据正确  pid = 081  1 负载中只含有有效载荷)

00 02 B0 17 00 01 C1 00 00 E8 10 F0 00 1B E8 10
F0 00 03 E8 14 F0 00 66 74 A4 2D FF FF FF FF FF
...................................................................................
...................................................................................
...................................................................................

.......................................................................FF

包头：47 60 81 10   （47 同步字节  6 说明数据正确  pid = 081  1 负载中只含有有效载荷)
指针：00
tableid：02
固定值：B
section_length：0 17（值：23 表示到后面FF总共有23个字节）
program_number：00 01
reserved&version_number&current_next_indicator：C1
section_number：00
last_section_number：00
PCR_PID:E8 10
program_info_length: F0 00 (前四位不算 后12位表示后面节目描述信息长度 此处无)
此时剩余23-9=14字节-4字节（CRC)  = 10字节/5 = 2  N=2 此处有两个流类型
第一流类型：
stream_type: 1B  H264流
elementary_PID:E8 10 前3位为保留位取后13位  则PID=810 表示此PID的都是H264流
ES_info_length：F0 00 前4位为保留位 后12位为描述信息长度 此处为0
第二流类型：
stream_type: 03  音频流
elementary_PID:E8 14  前3位为保留位取后13位  则PID=814 表示此PID的都是音频流
ES_info_length：F0 00 前4位为保留位 后12位为描述信息长度 此处为0

CRC: 66 74 A4 2D

03 E8 14 : 03 表示流是音频流 MP3 格式   814  表示  pid=814 的TS包存储的是MP3格式的音频流

1B E8 10: 1B表示流是视频流h264格式    810  表示  pid=810 的TS包存储的是h264格式的视频流

第一个TS包 一般叫做 PAT （Program Association Table，节目相关表）

第二个TS包 一般叫做PMT  （Program Map Table，节目映射表）

第三个TS包

00000170h: 47 48 14 10 00 00 01 C0 （PTD 为814 前面 4 说明含有有效载荷起始符为1 含有PES包头）
00000180h: 01 88 80 80 05 21 00 01 96 07 FF FD 85 00 33 22
00000190h: 22 11 22 11 11 11 11 11 11 24 82 41 00 90 40 00
000001a0h: 00 00 00 00 40 00 .................................................
...............................................................................
................................................................................
00000220h: 70 34 5B CE 64 B7 D2 F5 4E 07 50 8E 11 1E 60 61
00000230h: 21 32 11 59

第四个TS包
00000230h: 47 08 14 11 68 4D 8C CB A7 24 92 45   （PTD 为814 前面为 0 说明有效载荷起始符为0 不含有PES包头）
00000240h: B8 EE A7 1C C4 ……………………………….
…………………………………………………………………….
…………………………………………………………………….
000002e0h:C8 31 B5 59 8C B7 3A 7B 53 9D AB 73 54 E6 D8 0D
47（同步字节）0（0 说明有效载荷起始符为0 不含有PES包头）
814PID  1 （负载中只有有效载荷，没有自适应字段，后面的都是一帧数据 本例为MP3（由第二个TS包知道））

第五个TS包
000002f0h:47 08 14 32 99 00 FF FF FF FF FF FF FF FF FF FF
00000300h:FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
…………………………………………………………………….
…………………………………………………………………….
…………………………………………………………………….
00000380h:FF FF FF FF FF FF FF FF FF FF FF FF FF FF 52 DE
00000390h:E6 B5 D0 76 CD CB B2 24 B3 92 AD 4E CD 19 D2 CC
000003a0h:82 D4 78 10 80 6C 0E 99 49 A4 59 C0
47（同步字节）0（0 说明有效载荷起始符为0 不含有PES包头）
814PID  3 （先有自适应字段，再有有效载荷）
自适应字段长度： 0x 99   表示占用 153个字节
00： 各个指示器都为0 表示不含其它信息
跳到第153个字节 到52 开始时真正的帧数据

第六个TS包
000003a0h: 47 48 14 13
000003b0h:00 00 01 C0 01 88 80 80 05 21 00 01 A6 E7 FF FD
000003c0h:85 00 54 44 22 22 34 21 12 11 22 22 21 48 90 00
....................................................................................................
....................................................................................................
....................................................................................................
00000460h:B4 12 54 02 48 19 F3 D8
47（同步字节）4（4 说明含有有效载荷起始符为1 含有PES包头）
814PID  1 （负载中只有有效载荷，没有自适应字段，后面的都是一帧数据 本例为MP3（由第二个TS包知道））

注意： 本TS包 又包含PES头信息 说明开始下一帧

第七个TS包
00000460h: 47 48 10 30 07 10 00 00
00000470h:01 0F 7E 88 00 00 01 E0 00 00 80 C0 0A 31 00 01
00000480h:96 07 11 00 01 7E 91 00 00 00 01 67 4D 40 1E 96
…………………………………………………………………
…………………………………………………………………
…………………………………………………………………
00000520h:D2 99 71 F3
47（同步字节）4（4 说明含有有效载荷起始符为1 含有PES包头）
810PID  3 （先有自适应字段，再有有效载荷，后面的都是一帧数据 本例为h264（由第二个TS包知道） 流ID E0
自适应字段长度， 0x07  说明后面7个字节后为PES包头或者h264数据

第八个TS包
00000520h: 47 08 10 11 64 C9 FC 5A 40 40 BD 8C
……………………………………………………………………
……………………………………………………………………
…………………………………………………………………….
000005d0h:18 91 2F 18 98 2D B2 AF EE 0E 3D 53 FB B2 91 FE
47（同步字节）0（0 说明有效载荷起始符为0 不含有PES包头）
810PID  1 （负载中只有有效载荷，没有自适应字段，后面的都是一帧数据 本例为h264（由第二个TS包知道））
