FLV科普12 FLV脚本数据解析-Metadata Tag解析

AMF(Action Message Format)是Flash与服务端通信的一种常见的二进制编码模式，其传输效率高，可以在HTTP层面上传输。现在很多Flash WebGame都采用这样的消息格式。
AMF协议是基于Http协议的.
它的内容处理过程大致是这样:
1.从客户端获取Http请求(Request)流.
2.对流进行解串行化(Deserialize)，得到服务器端程序能够识别的数据，并建立一个响应(Response)消息
3.Debug开始
4. 对流进行各种处理(记录、许可、服务)得到返回值
5.对响应流进行串行化
6.发送Http响应给客户端标准文档：

该类型Tag又通常被称为Metadata Tag，会放一些关于FLV视频和音频的参数信息，如duration、width、height等。通常该类型Tag会跟在File Header后面作为第一个Tag出现，而且只有一个。(该tag信息一般需要跟播放器约定好名称与数值关系，如果没有约定好，播放器会直接丢弃)

其中与其相关的工具就是：yamdi

yamdi为flv文件增加了很多metadata信息，比如创建者、是否有关键帧、是否有视频、是否有音频，视频高度和宽度等等。而yamdi加入的meta数据中，最有效的要数关键帧。被注入了关键帧的flv可以实现像土豆网、优酷网等大型视频网站一样的“拖进度”，提前拖到缓冲还未加载到的位置开始播放。

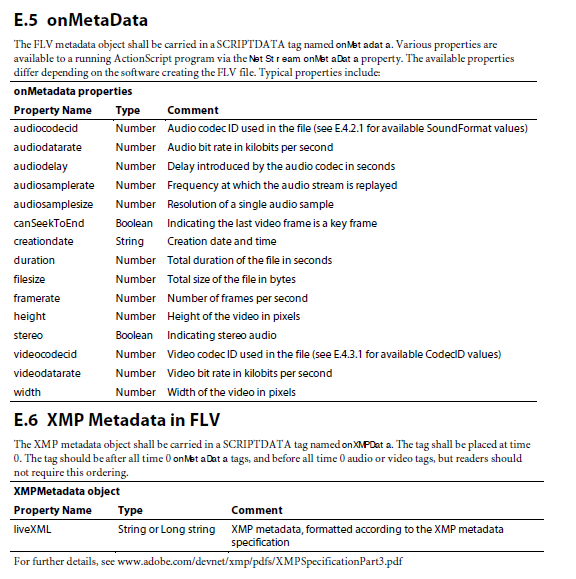

一般来说，该Tag Data结构包含两个AMF包。AMF（Action Message Format）是Adobe设计的一种通用数据封装格式，在Adobe的很多产品中应用，简单来说，AMF将不同类型的数据用统一的格式来描述。第一个AMF包封装字符串类型数据，用来装入一个“onMetaData”标志，这个标志与Adobe的一些API调用有，在此不细述。第二个AMF包封装一个数组类型，这个数组中包含了音视频信息项的名称和值。具体说明如下，大家可以参照图片上的数据进行理解。

第一个AMF包：
       第1个字节表示AMF包类型，一般总是0x02，表示字符串，其他值表示意义请查阅文档。
       第2-3个字节为UI16类型值，表示字符串的长度，一般总是0x000A（“onMetaData”长度）。
       后面字节为字符串数据，一般总为“onMetaData”。

第二个AMF包：
       第1个字节表示AMF包类型，一般总是0x08，表示数组。
       第2-5个字节为UI32类型值，表示数组元素的个数。
       后面即为各数组元素的封装，数组元素为元素名称和值组成的对。表示方法如下：
       第1-2个字节表示元素名称的长度，假设为L。
       后面跟着为长度为L的字符串。
       第L+3个字节表示元素值的类型。
       后面跟着为对应值，占用字节数取决于值的类型

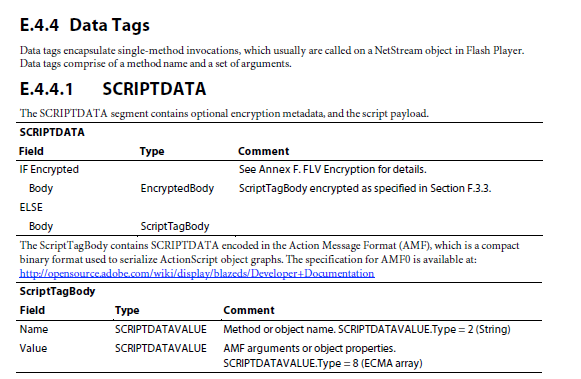

循环解析ScriptTagBody

   1.  解析 SCRIPTDATAVALUE

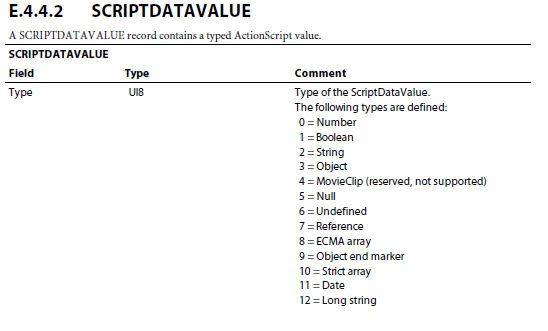

          1.1 解析 数据类型 type 占8位  表示后面的数据类型 （0，Number ；1，Boolean；2，String........8，ECMA array........）

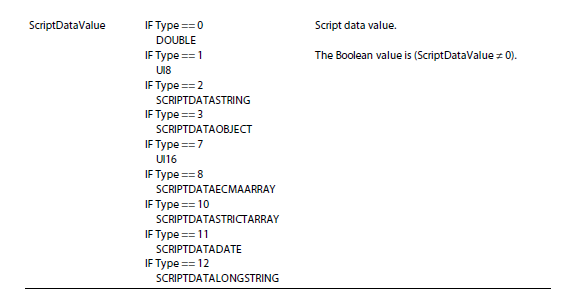

           1.2 解析 具体数据 不同数据类型 根据下表进行解析

                           Number，double (解析一个double数据)

                           Boolean，UI8（解析一个字节数据）

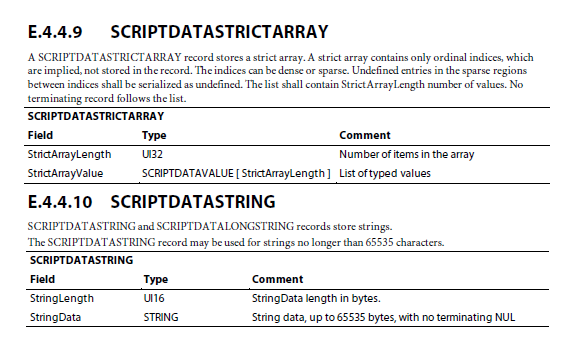

                           String，按照表SCRIPTDATASTRING解析

                            .........

                           ECMA array 按照表SCRIPTDATAECMAARRAY解析

                           1.2.1以SCRIPTDATASTRING为例解析：

                            StringLength  数据长度  占16位  表示该数据的长度

                            StringData    16位数据的ascii码

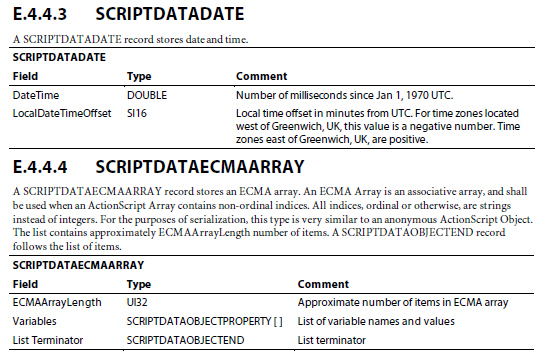

                           1.2.2以SCRIPTDATAECMAARRAY为例解析：

                            ECMAArrayLength 占32位  数组长度

                           Variables 每个数据 解析见表SCRIPTDATAOBJECTPROPERTY

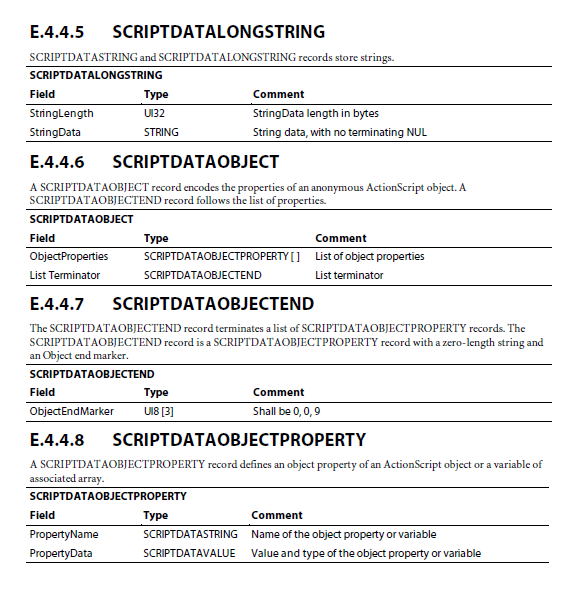

                                       1.2.2.1 表SCRIPTDATAOBJECTPROPERTY

                                        PropertyName 数据名称 解析见表 SCRIPTDATASTRING 见上面1.2.1

                                        PropertyData 数据值 解析见表 SCRIPTDATAVALUE 见 1.

                            List Terminator  解析见表SCRIPTDATAOBJECTEND  （数组结束位，占3个字节 一定为 0x 00 00 09）

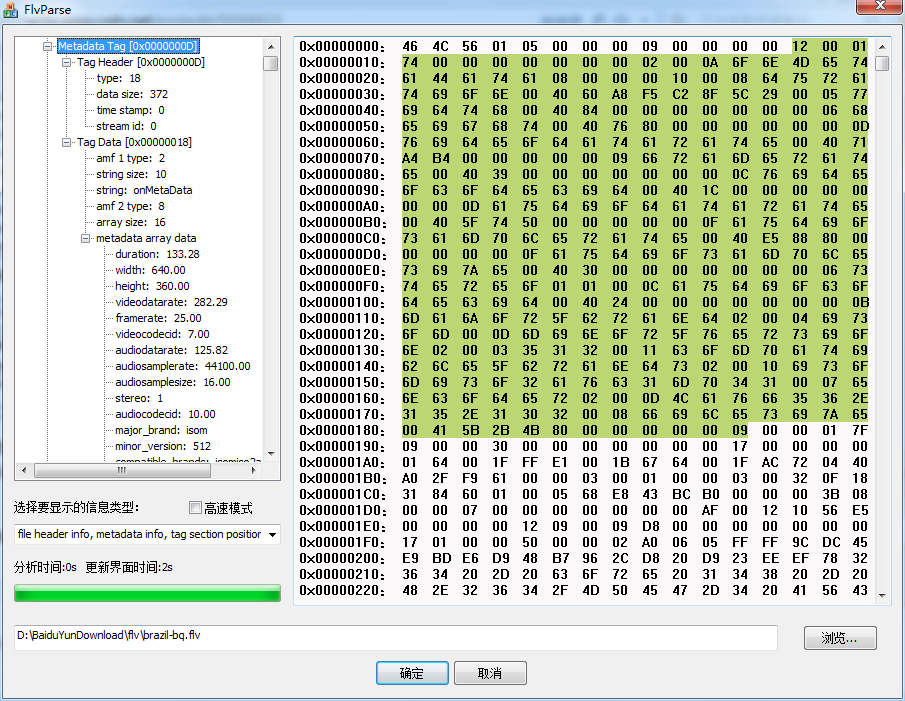

以下图选定区域的一个tag为例：

tag头信息：占11字节  12 00 01 74 00 00 00 00 00 00 00 脚本数据（0x 12  size = 0x00 01 74 ）

数据类型：0x 02 表示String类型

StringLength  数据长度  占16位 值：0x 00 0A 长度10

StringData 值：0x 6F 6E 4D 65 74 61 44 61 74 61  ： onMetaData

数据类型：0x 08 表示ECMA array数组类型

ECMAArrayLength 占32位  数组长度 当前值：0x 00 00 00 10  数组长度：16

     1) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 08 长度8

            StringData 值：0x 64 75 72 61 74 69 6F 6E ：  duration

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x：40 60 A8 F5 C2 8F 5C 29值：133.28

             转换代码：

#include "stdio.h"
int main()
{
    union DOUBLE
    {
        double  number;
        __int64 data;
    };
    DOUBLE num;
    num.data = 0x4060A8F5C28F5C29;
    printf("%lf\n",num.number);
    getchar();
    return 0;
}

     2) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 05 长度5

            StringData 值：0x 77 69 64 74 68：  width

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 84 00 00 00 00 00 00值：640.00

     3) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 06 长度6

            StringData 值：0x 68 65 69 67 68 74： height

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x  40 76 80 00 00 00 00 00 值：360.00

     4) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0D 长度13

            StringData 值：0x 76 69 64 65 6F 64 61 74 61 72 61 74 65  ： videodaterate

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 71 A4 B4 00 00 00 00 值：282.29

     5) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 09 长度9

            StringData 值：0x 66 72 61 6D 65 72 61 74 65  ： framerate

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 39 00 00 00 00 00 00 值：25.00

     6) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0C 长度12

            StringData 值：0x 76 69 64 65 6F 63 6F 64 65 63 69 64  ：videocodecid

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 1C 00 00 00 00 00 00 值：7.00

     7) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0D 长度13

            StringData 值：0x 61 75 64 69 6F 64 61 74 61 72 61 74 65  ：audiodaterate

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 5F 74 50 00 00 00 00 值：125.82

     8) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0F 长度15

            StringData 值：0x 61 75 64 69 6F 73 61 6D 70 6C 65 72 61 74 65  ：audiosamplerate

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 E5 88 80 00 00 00 00 值：44100.00

     9) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0F 长度15

            StringData 值：0x 61 75 64 69 6F 73 61 6D 70 6C 65 73 69 7A 65  ：audiosamplesize

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 30 00 00 00 00 00 00 值：16.00

    10) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 06 长度6

            StringData 值：0x 73 74 65 72 65 6F  ：stereo

        PropertyData 数据

             数据类型 type 占8位 值：0x 01 Boolean类型

             数据：double 占8字节  值：0x 40 30 00 00 00 00 00 00 值：16.00

    11) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0C 长度12

            StringData 值：0x 61 75 64 69 6F 63 6F 64 65 63 69 64  ：audiocodecid

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x 40 24 00 00 00 00 00 00 值：10.00

    12) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0B 长度11

            StringData 值：0x 6D 61 6A 6F 72 5F 62 72 61 6E 64  ：major_brand

        PropertyData 数据

             数据类型 type 占8位 值：0x 02 表示String类型

             StringLength  数据长度  占16位 值：0x 00 04 长度4

             StringData 值：0x 69 73 6F 6D ： isom

    13) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 0D 长度13

            StringData 值：0x 6D 69 6E 6F 72 5F 76 65 72 73 69 6F 6E  ：minor_version

        PropertyData 数据

             数据类型 type 占8位 值：0x 02 表示String类型

             StringLength  数据长度  占16位 值：0x 00 03 长度3

             StringData 值：0x 35 31 32 ： 512

    14) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 11 长度17

            StringData 值：0x 63 6F 6D 70 61 74 69 62 6C 65 5F 62 72 61 6E 64 73  ：compatible_brands

        PropertyData 数据

             数据类型 type 占8位 值：0x 02 表示String类型

             StringLength  数据长度  占16位 值：0x 00 10 长度16

             StringData 值：0x 69 73 6F 6D 69 73 6F 32 61 76 63 31 6D 70 34 31 ： isomiso2avc1mp41

    15) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 07 长度7

            StringData 值：0x 65 6E 63 6F 64 65 72  ：encoder

        PropertyData 数据

             数据类型 type 占8位 值：0x 02 表示String类型

             StringLength  数据长度  占16位 值：0x 00 0D 长度13

             StringData 值：0x 4C 61 76 66 35 36 2E 31 35 2E 31 30 32： Lavf56.15.102

    15) PropertyName 数据名称

            StringLength  数据长度  占16位 值：0x 00 08 长度8

            StringData 值：0x 66 69 6C 65 73 69 7A 65  ：filesize

        PropertyData 数据

             数据类型 type 占8位 值：0x 00 double类型

             数据：double 占8字节  值：0x41 5B 2B 4B 80 00 00 00 值：7122222.0

List Terminator  解析见表SCRIPTDATAOBJECTEND  （数组结束位，占3个字节 一定为 0x 00 00 09）
