comsol 布尔操作和分割建立圆筒

在comsol软件中，可以利用自带的建模模块在仿真之前进行建模，圆柱体和长方体的模型比较好建立，但有时需要建立圆筒，这时就需要用到布尔操作和分割。

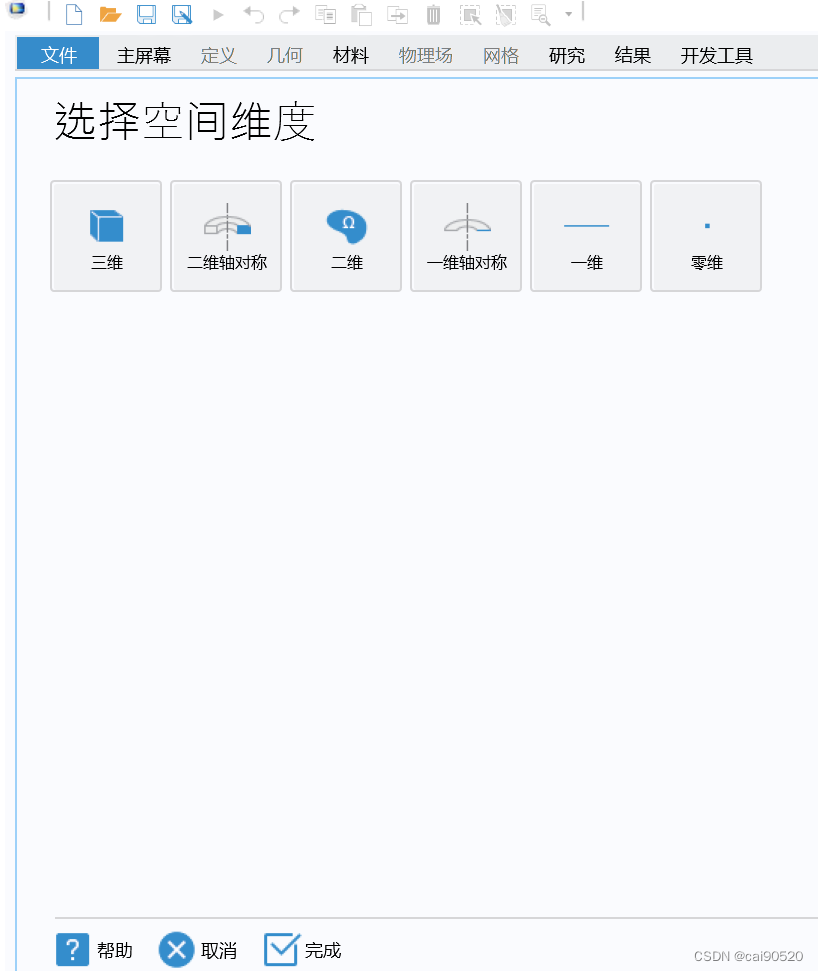

1首先点击模型向导中的三维，进行三维建模

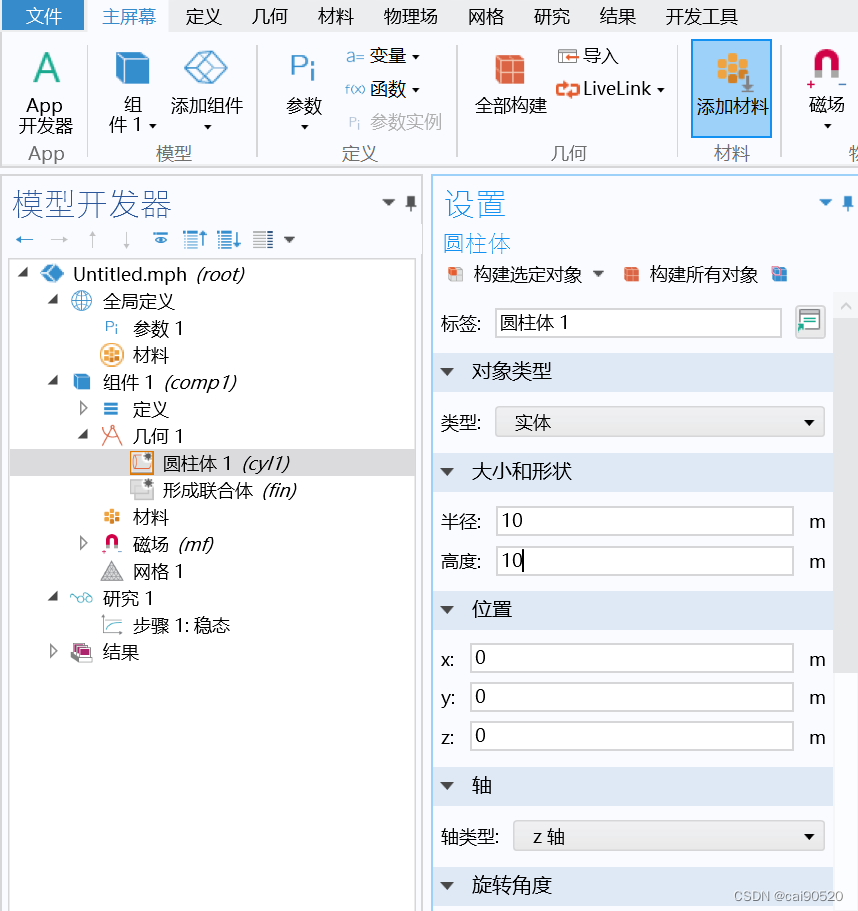

2在几何中选择圆柱体，建立一个半径为10，高度为10的圆柱体。点击构建所有对象。

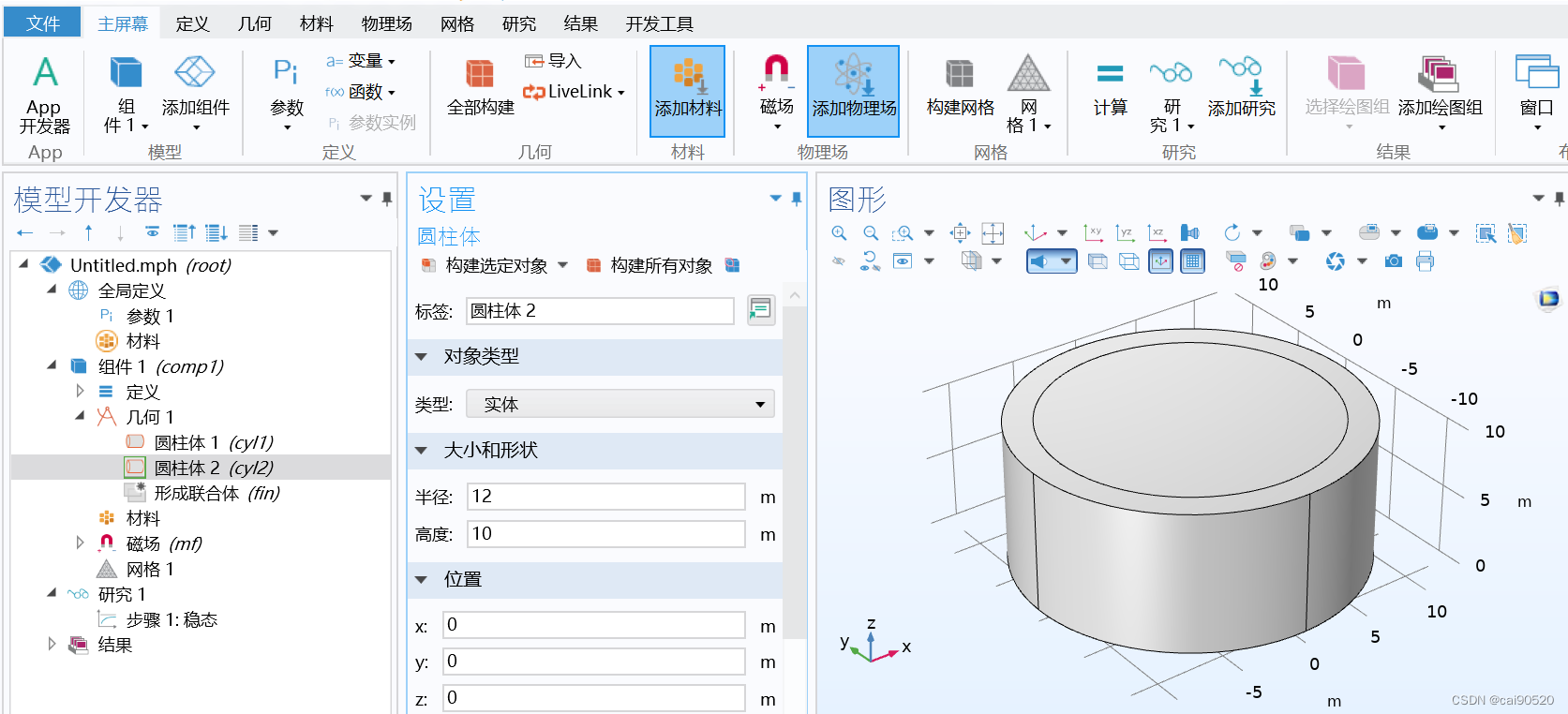

 3再次构建一个圆柱体，选择半径12，高度为10的圆柱体，构建所有对象。

从图中可以看出，两个圆柱体重合了，此时我们将第一个圆柱求差之后就能获得圆筒。

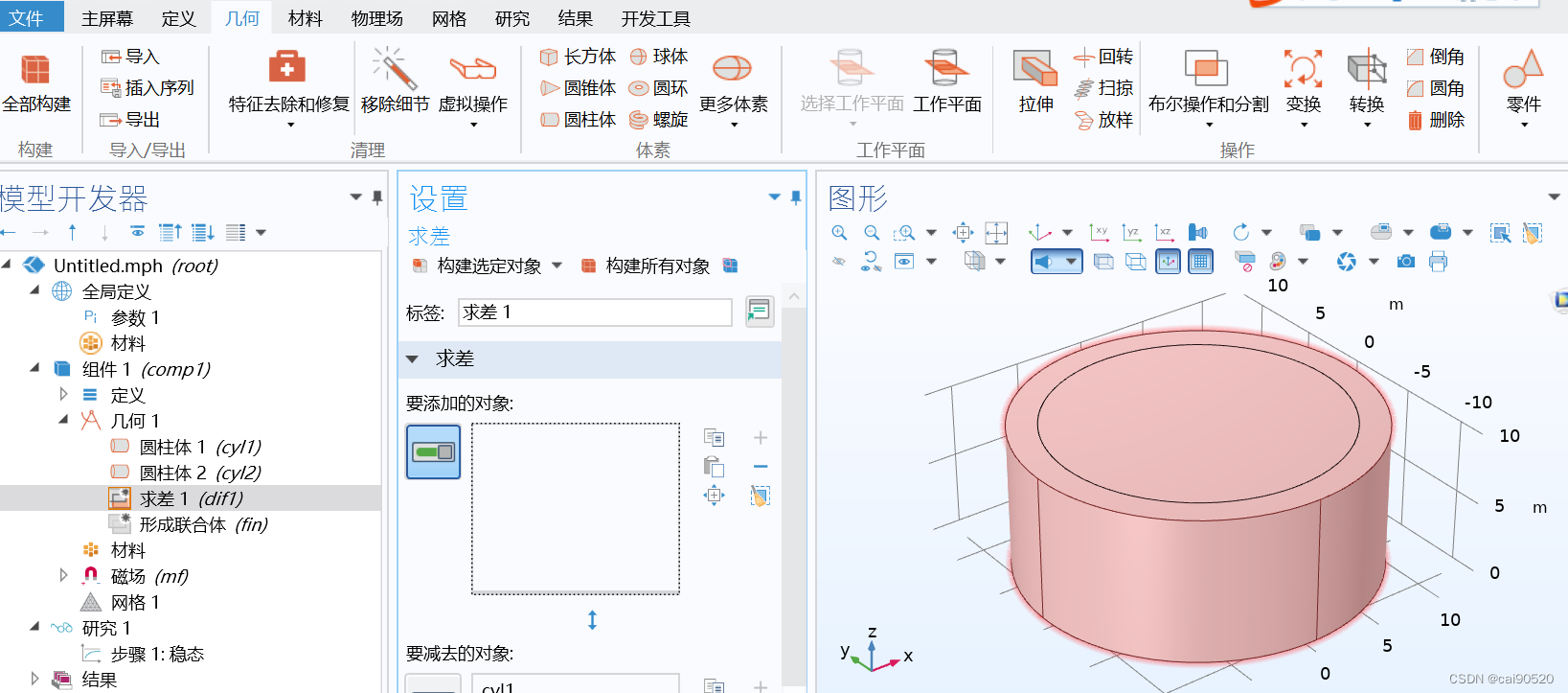

4选择布尔操作和分割中的求差，将圆柱体1删除，就获得了圆筒。



 手指放在滚轮上，推动鼠标，可以选择内部的圆柱。这里，我们先选择添加的对象，点外面的圆柱cyl2。

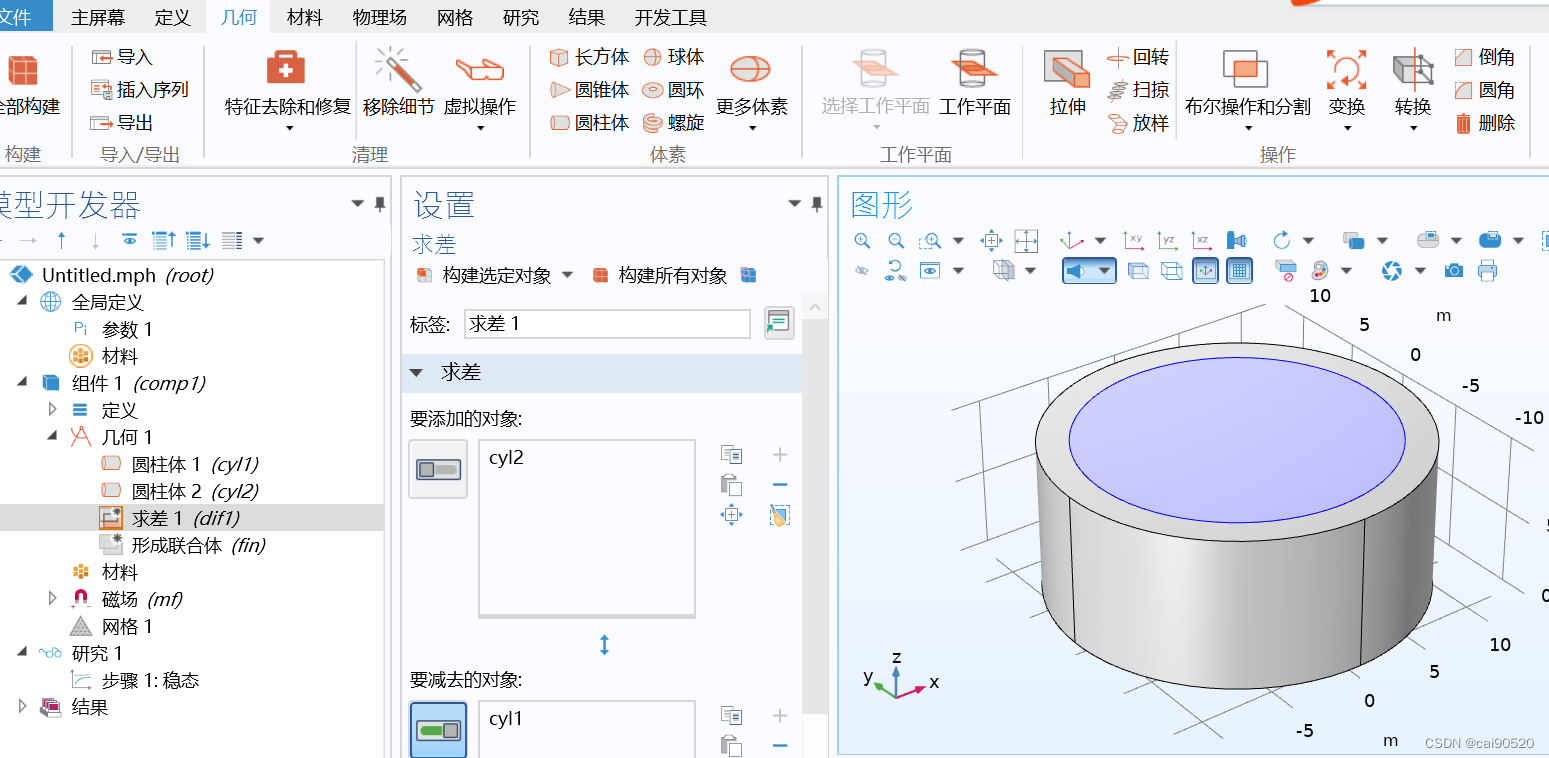

 减去的对象选择cyl2。

点击构建所有对象，就得到了我们想要的圆筒。
