COMSOL如何绘制紧贴圆柱面的圆面

最新推荐文章于 2025-05-21 10:09:58 发布
最新推荐文章于 2025-05-21 10:09:58 发布
阅读量4.4k 收藏 4
点赞数 3
分类专栏： COMSOL几何模型绘制 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Neu_WJH/article/details/125913985
版权
该教程介绍了如何通过四步3D建模过程，使用布尔运算创建一个实体圆柱与圆柱面相交的精确圆曲面。首先建立工作平面并绘制曲线圆，接着拉伸平面成圆柱，然后建立穿过圆柱的实体圆柱，最后通过交集操作得到紧贴的圆曲面。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

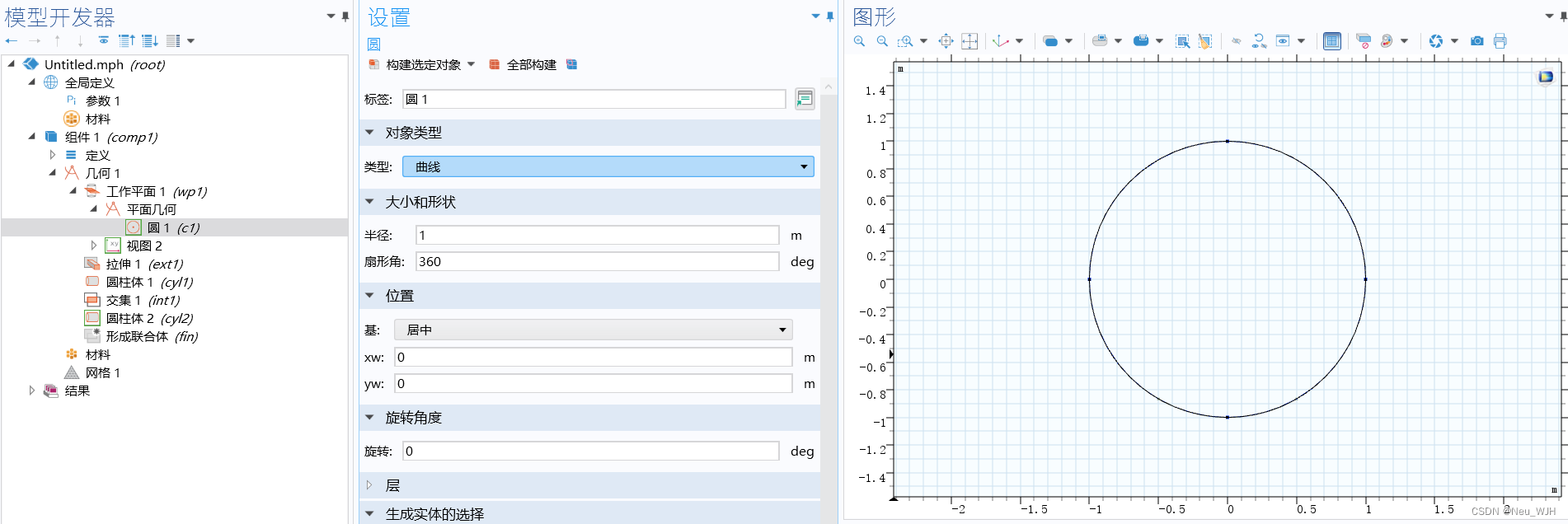

第一步：建立工作平面，并绘制一个曲线圆

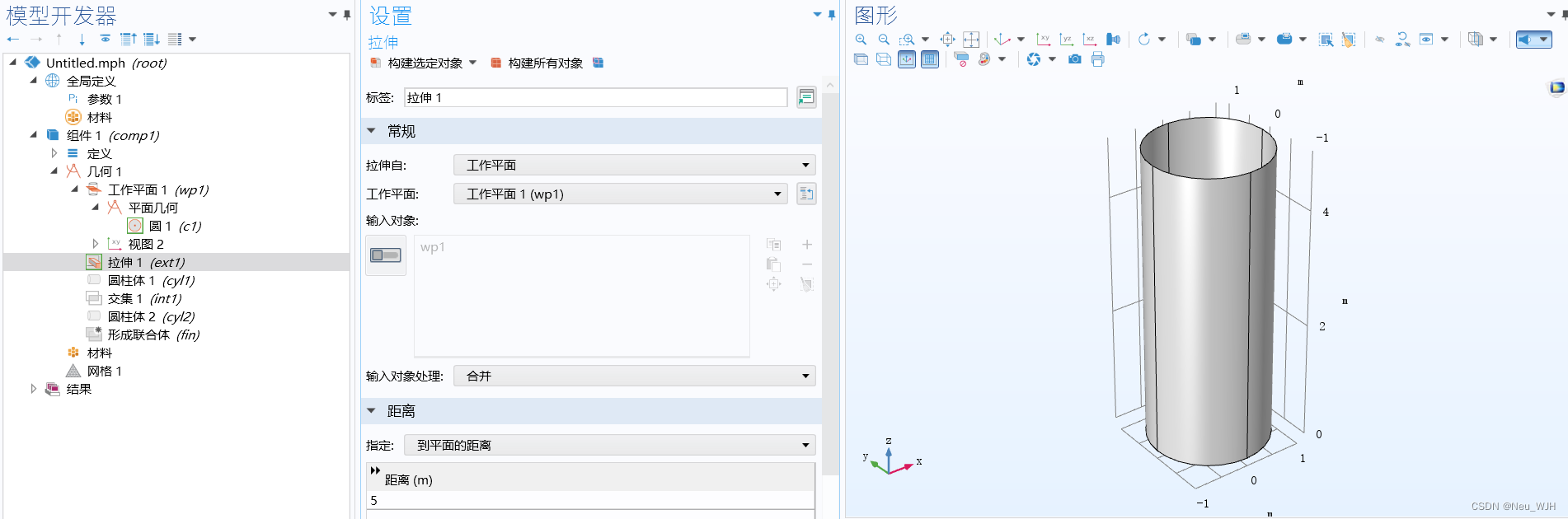

第二步：拉伸这个平面，形成一个圆柱面

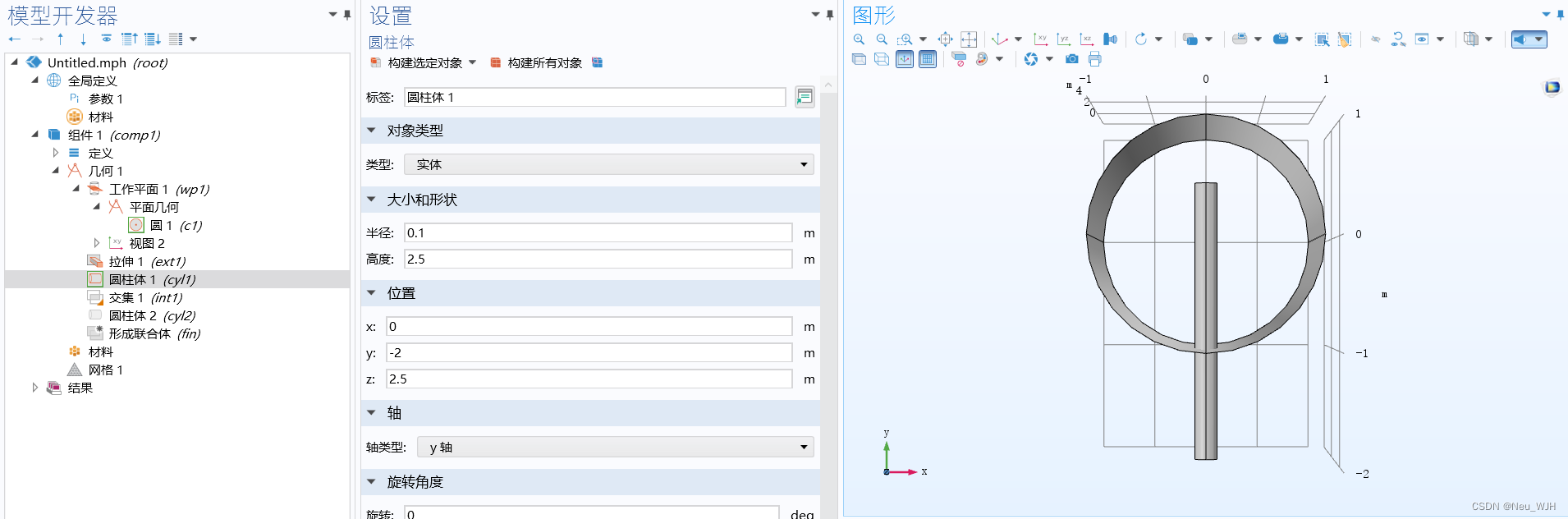

 第三步：建立一个穿过圆柱面的实体圆柱

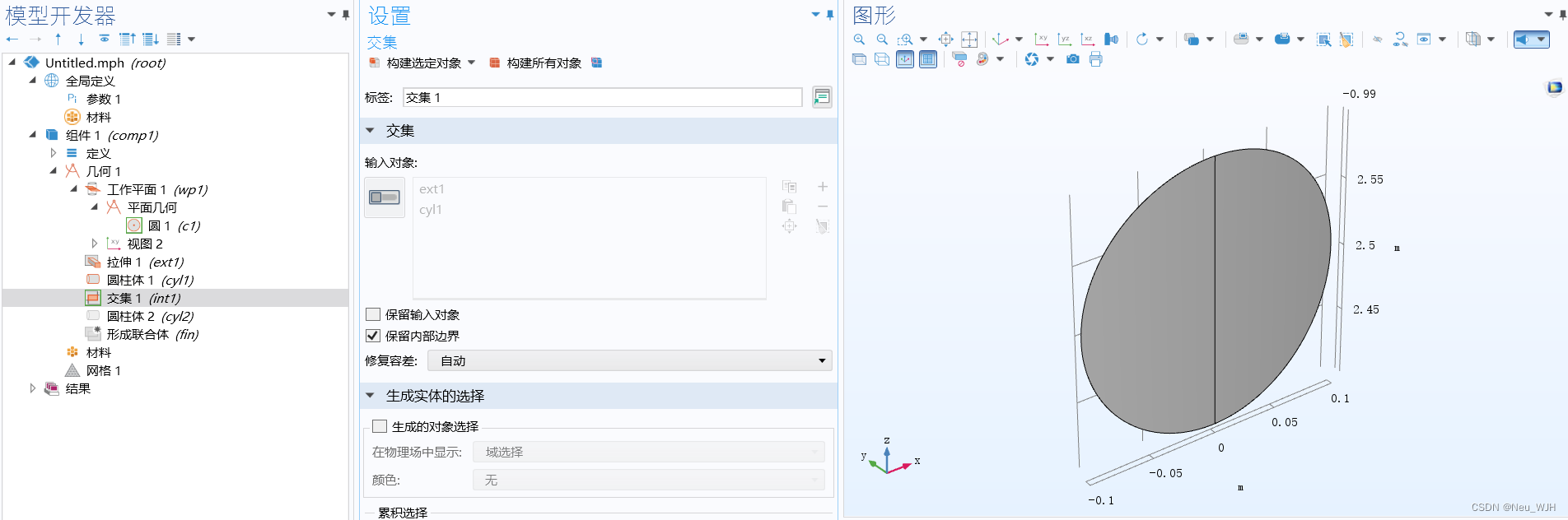

第四步：选择布尔操作中的交集，并将圆柱面和实体圆柱一起选中

 第五步：建立一个与第一步一样大小的实体圆柱

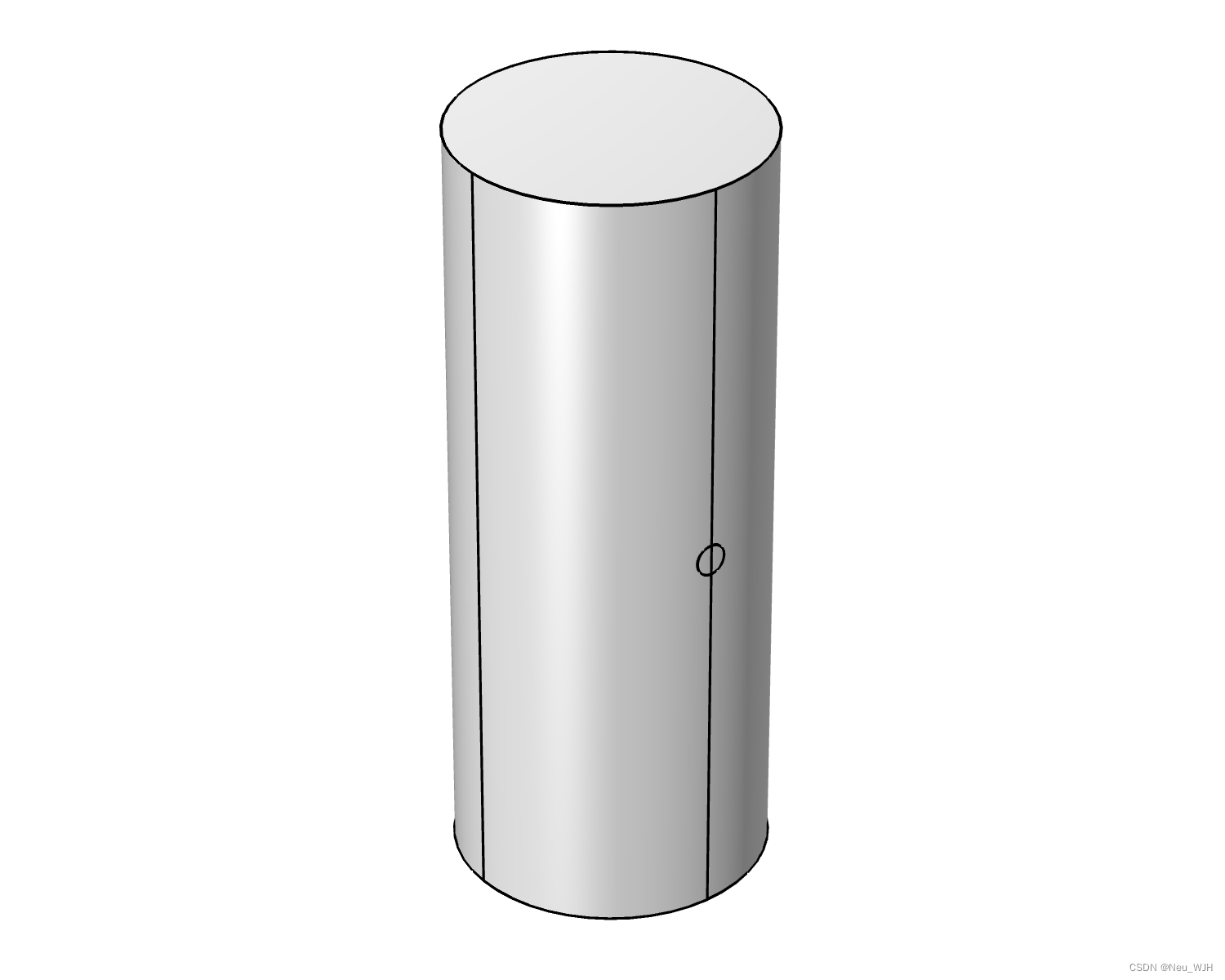

即可得到一个紧贴圆柱的圆曲面
