cad图纸怎么用cad打开？CAD图纸文件，相信对从事设计行业或相关行业的小伙伴来说并不陌生。但是有很多非专业的用户对此感到很疑惑。小编今天就来给大家科普关于CAD格式图纸文件，以及掌握CAD打开图纸的多种方法，可以提高我们的工作效率。感兴趣的小伙伴们赶紧跟着小编一起来了解一下吧！

一、CAD图纸是什么文件？

1、CAD图纸具备有以下几个特点：

1. 矢量图形：由数学公式定义的线条和形状，可无限放大而不失真（与JPEG等位图不同）。
2. 高精度：所有元素（如长度、角度、弧度）均以数值化参数定义，确保设计准确性。
3. 可编辑性：可随时修改图层、尺寸、材料属性等，便于迭代优化。
4. 分层管理：不同部件（如电路、管道、标注）分图层存储，方便选择性显示或隐藏。

2、常见的CAD格式有以下：

1. DWG：AutoCAD的默认格式，行业通用，支持2D/3D设计。
2. DXF（Drawing Exchange Format）：跨平台交换格式，兼容多数CAD软件。
3. STEP/STP：用于3D模型数据交换的国际标准格式。
4. IGES：老牌通用格式，支持复杂曲面数据。
5. PDF：部分CAD软件支持导出为可查看但不可编辑的PDF图纸。

3、CAD图纸文件主要应用领域有：

1. 建筑工程：建筑设计图、施工平面图、结构细节。
2. 机械制造：零件三维模型、装配图、加工参数标注。
3. 电子电气：电路板设计（PCB）、布线图。
4. 工业设计：产品原型、模具设计、渲染效果图。
5. 城市规划：道路、管道、景观布局。

二、CAD图纸文件怎么打开编辑？

方法1：金舟CAD看图王（电脑端）

软件优势：金舟CAD看图王是一款专为快速浏览和查看CAD图纸而设计的轻量级软件。软件支持同时打开多张不同内容的图纸。软件可以精准快速测量。鼠标轻轻一点,就能测量出长度和面积,既精准又快速！并且支持编辑功能，可以在图纸中添加图形、文字等标注,删除批注不影响原图。软件界面简洁友好，操作指引清晰，新手也能轻松上手！

CAD图纸打开和编辑的操作方法如下：

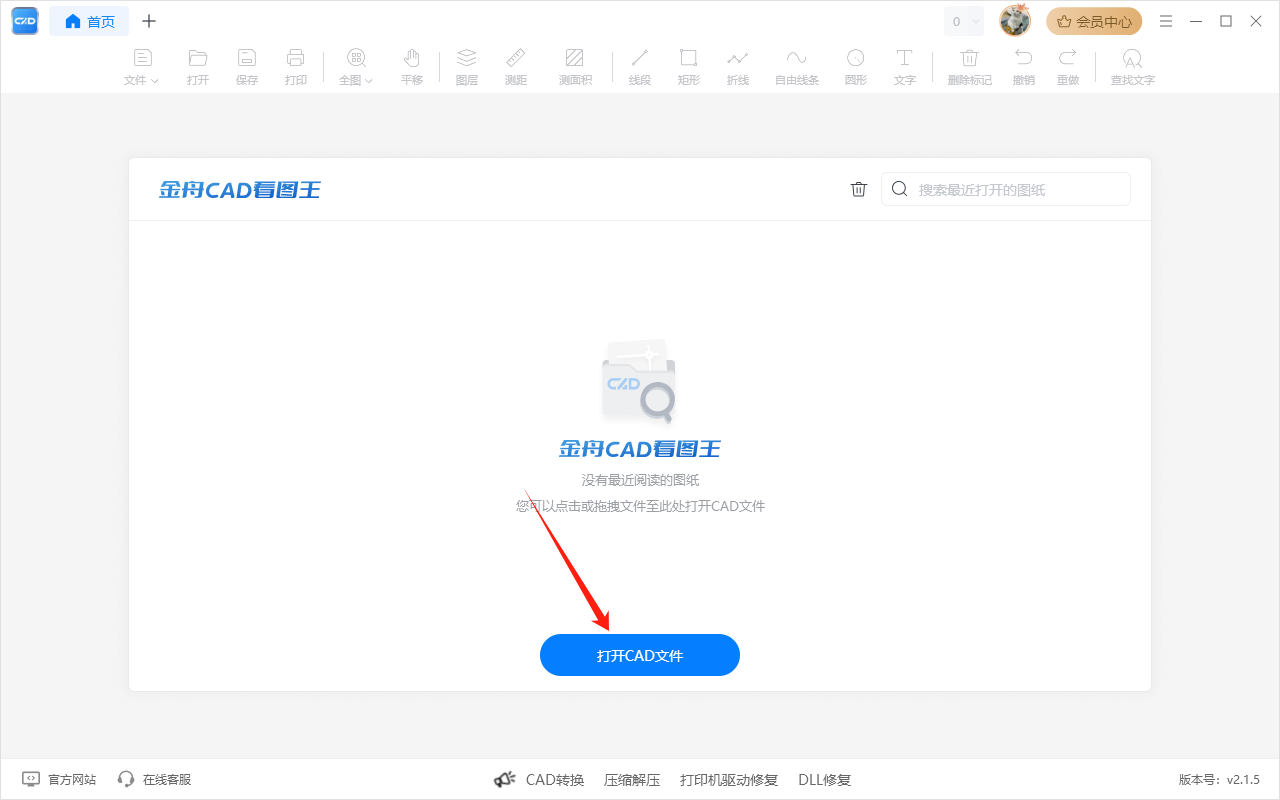

第一步：电脑下载好金舟CAD看图王后，点击“打开CAD文件”，选择需要处理的cad文件（.dwg/.dxf）。

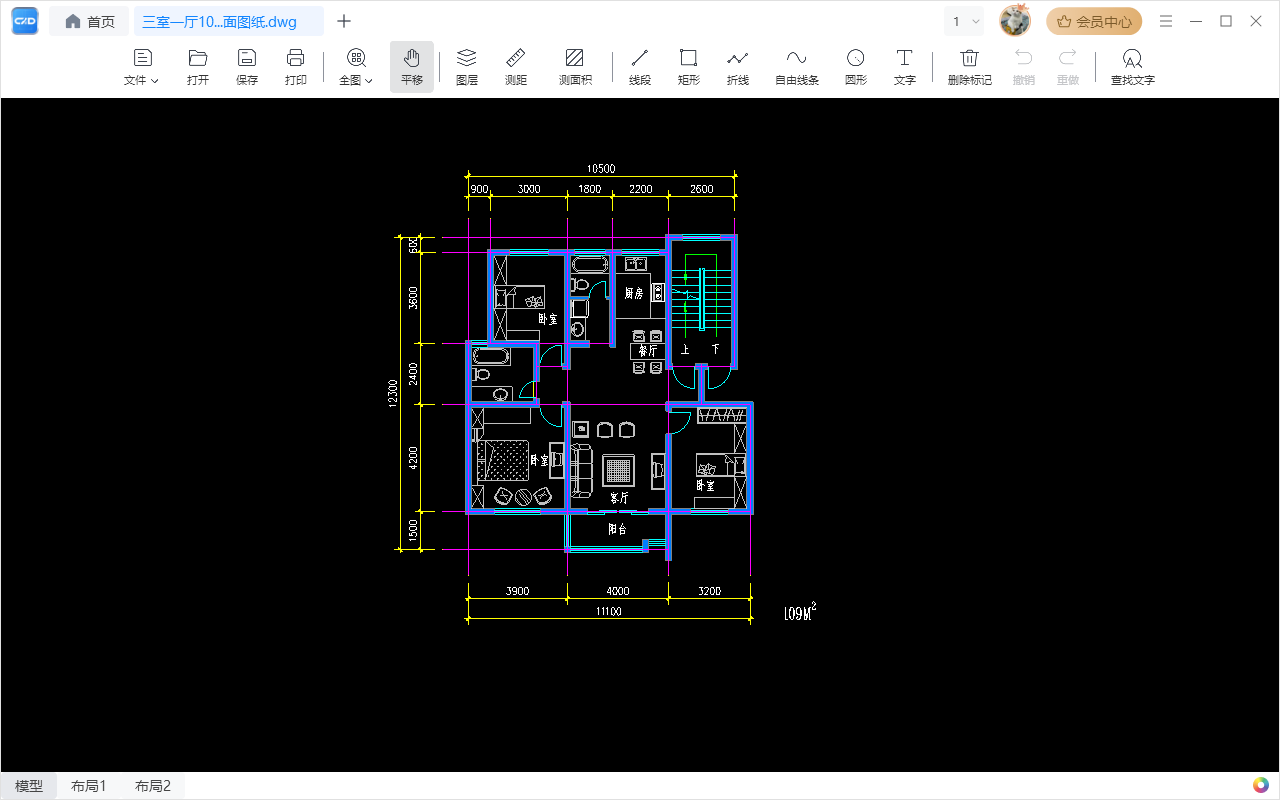

第二步：如图，以下就是cad图纸的内容，点击“+”按钮可继续打开新的cad图纸。

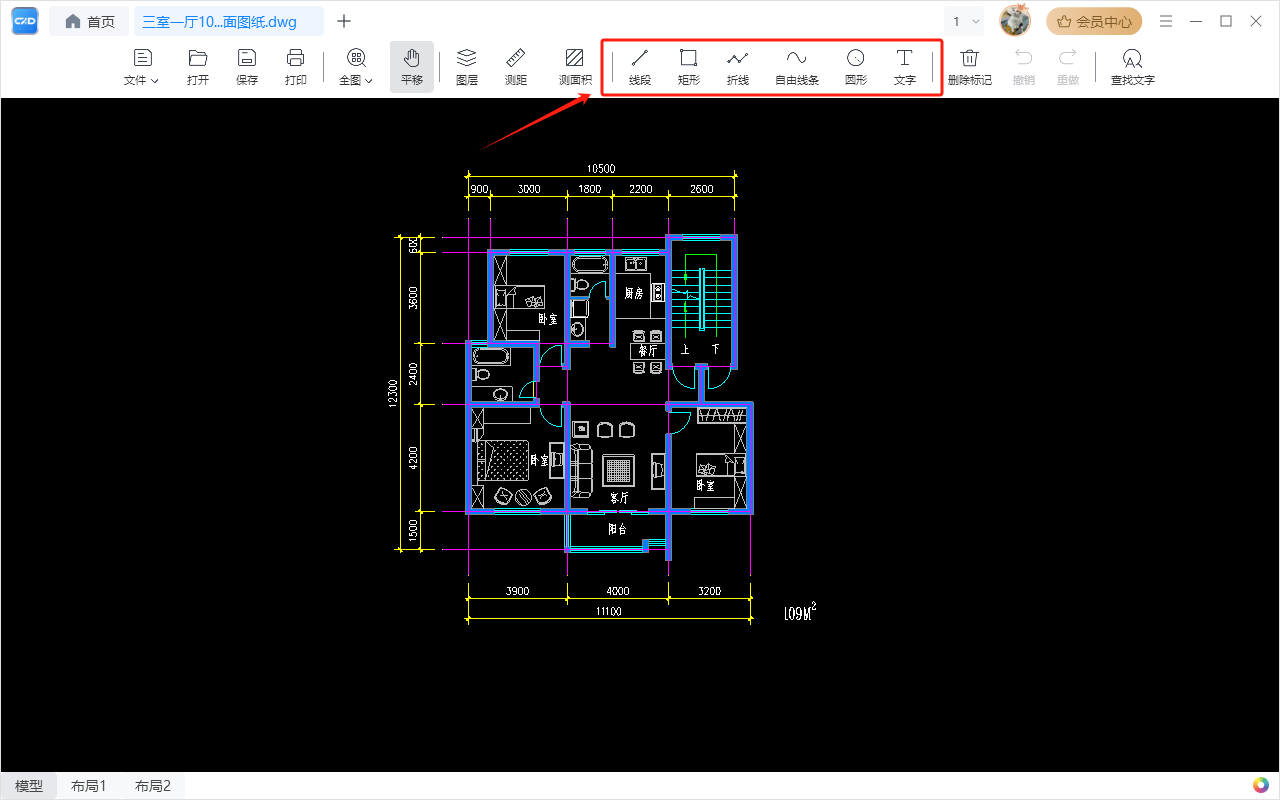

第三步：金舟CAD看图王提供了多种基础的cad编辑功能，根据需要选择进行操作即可。

第四步：右侧可对已操作的内容进行修正。

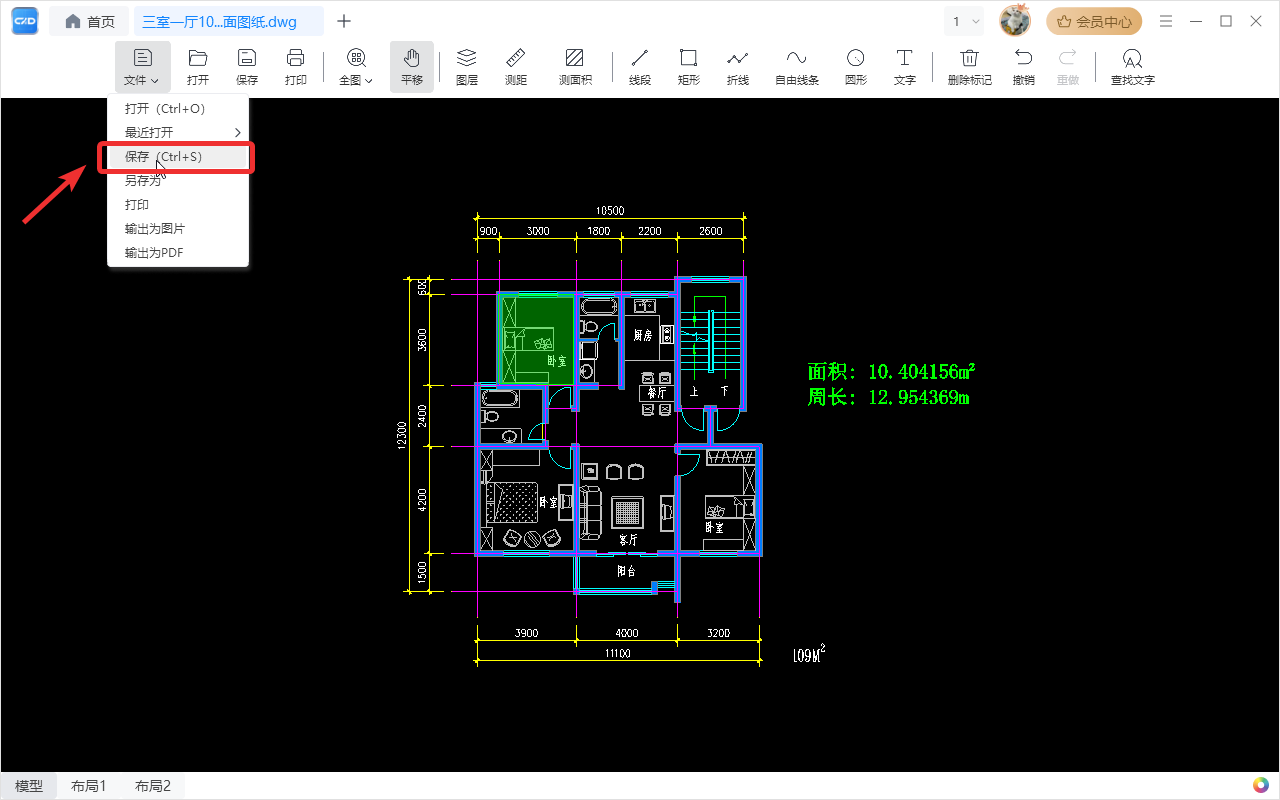

第五步：编辑完成，最后记得点击文件-保存就可以了。

方法二：CAD格式转换

除了可以使用CAD看图工具来看图外，我们还可以使用CAD转换工具，将CAD转成PDF文件，这样的话我们打开就很方便，并且保护图纸不被更改。

借助工具：金舟CAD转换器

软件优势：金舟CAD转换器是一款CAD文件转换处理软件， 操作简便，软件界面简洁明了，可一键批量一键操作；转换速度快，为CAD文件工作者提供便捷的CAD文件处理方案，更效率办公，本地完成转换，更安全。

CAD格式转换的图文步骤如下：

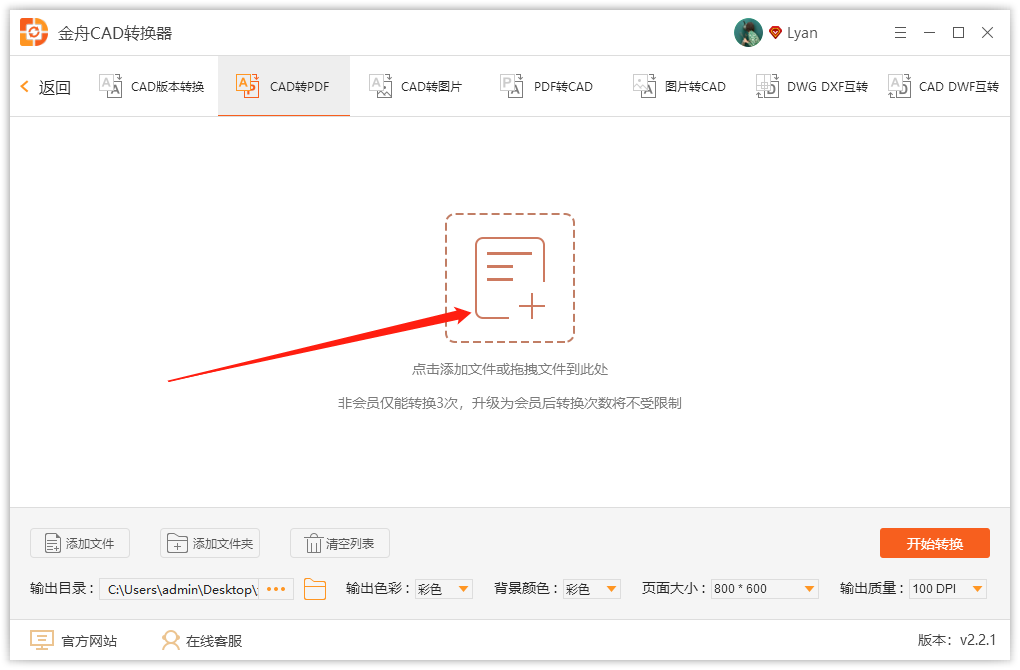

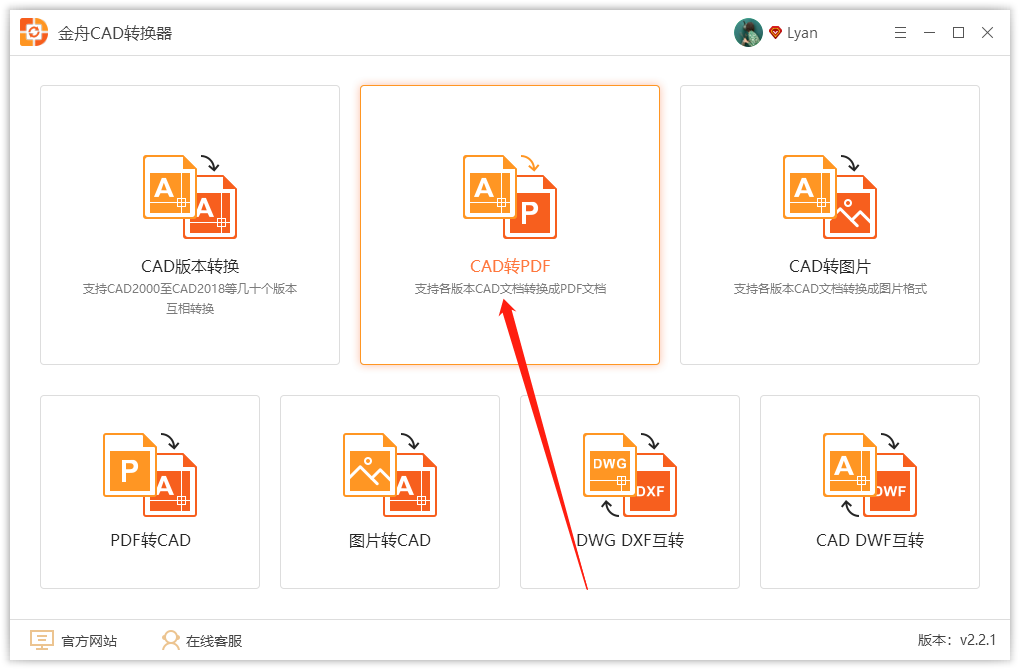

第一步、电脑上打开金舟CAD转换器，选择“CAD转PDF”功能。

第二步、点击添加文件，支持批量添加cad文件。

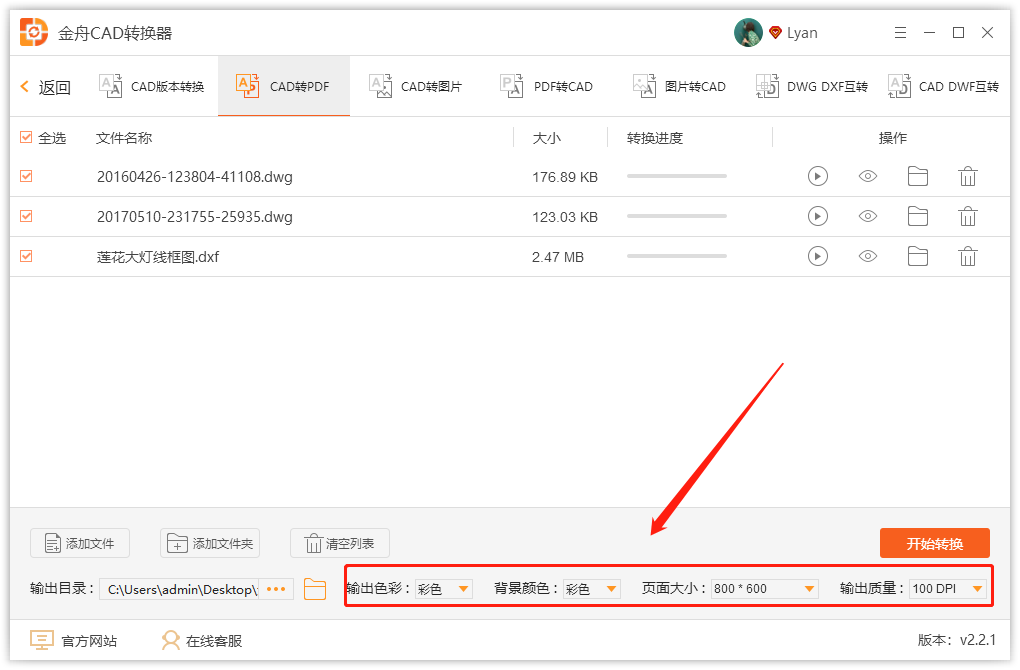

第三步、转换时，可根据自己的需要设置下方的各项参数，分别有输出色彩、背景颜色、页面大小以及输出质量，这样才能更加精准的转换出想要的效果。

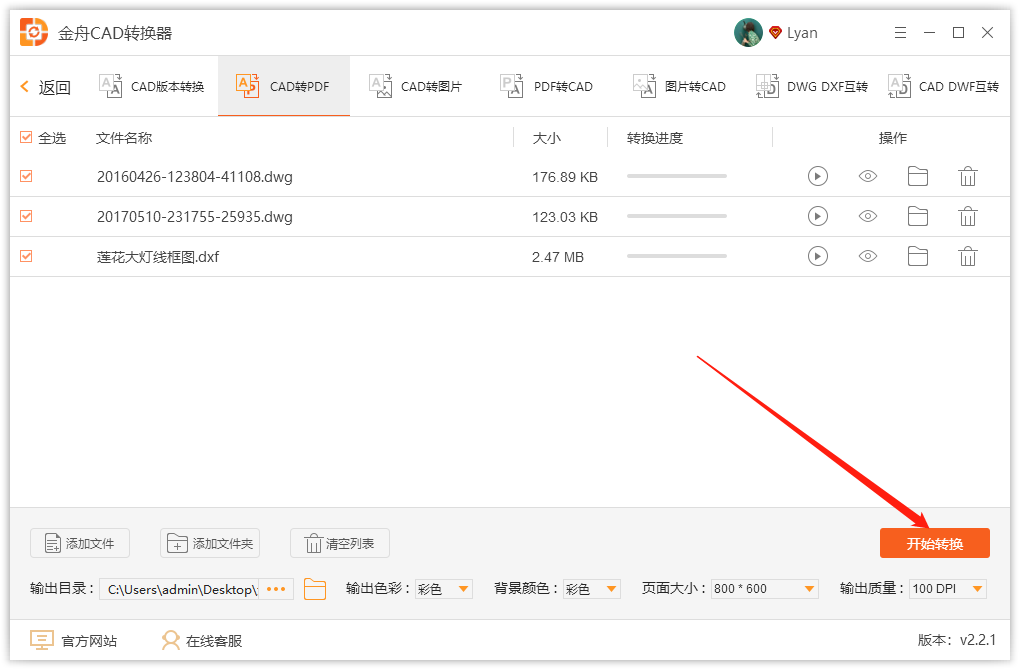

第四步、点击“开始转换”，耐心等待转换完成。

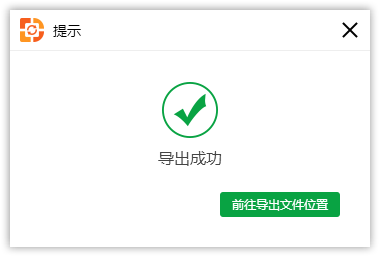

第五步、转换成功后点击以下窗口的“前往导出文件位置”可直接打开文件浏览。

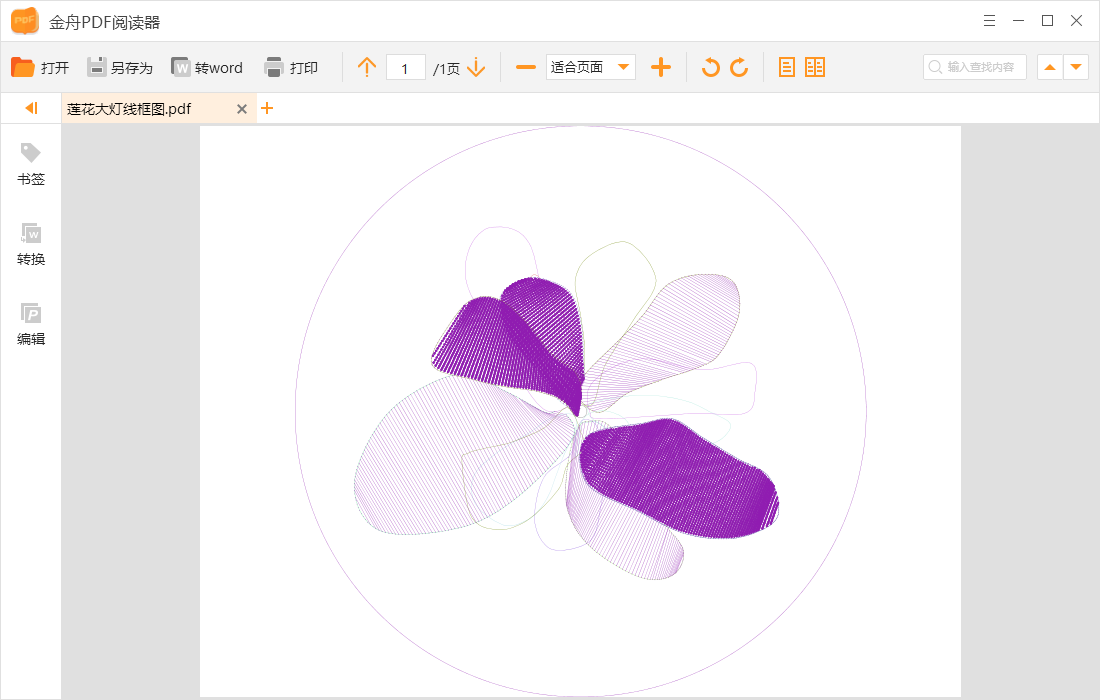

如图，以下就是转换好的PDF文件了，效果很不错！

方法三：DraftSight软件打开

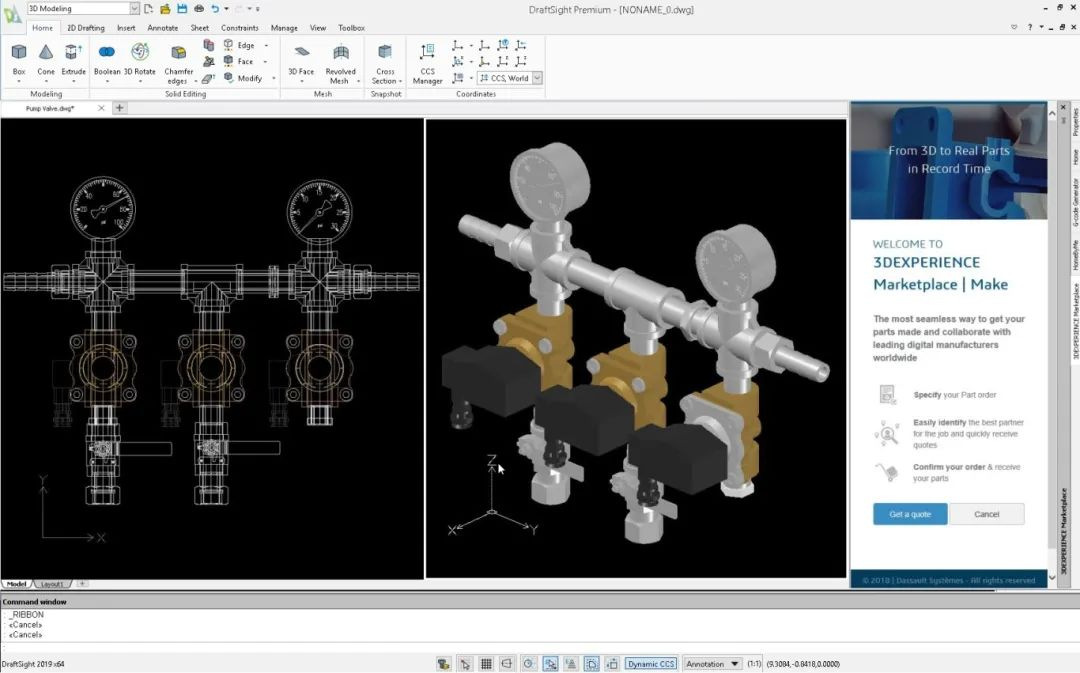

DraftSigh是法国达索系统公司专业开发的轻量化2D工程制图解决方案。该软件具备无缝兼容DWG格式文件的核心功能，支持从图纸查阅到图层编辑的全流程操作。作为入门级CAD工具，其直观的操作界面与零学习成本的特性，特别适合学生群体及设计领域新手快速上手。

方法四：LibreCAD软件

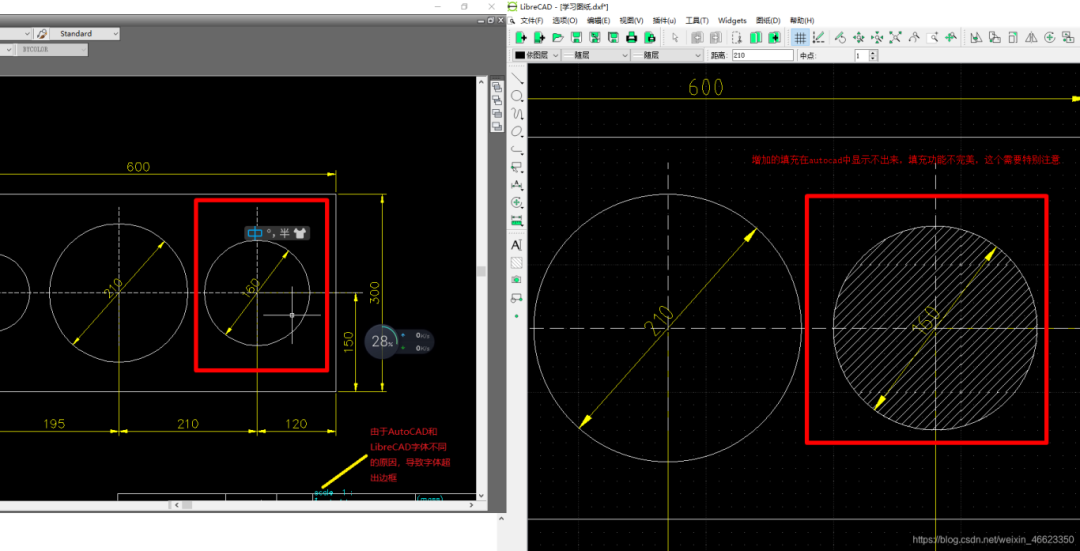

LibreCAD作为一款专业级开源2D CAD制图工具，不仅完整支持DWG格式文件的导入、编辑与导出保存，更具备跨平台运行的显著优势，为工程设计领域提供高效精准的数字化绘图解决方案。

文章总结：以上就是CAD图纸打开的几个方法分享了，相信通过以上几个方法您已经掌握了CAD图纸的打开方法了，对CAD格式文件也有了进一步的了解。感兴趣的小伙伴们可以下载试试看哦！
