MACH 汽车以太网交换机10BASE-T1S Media Gateway

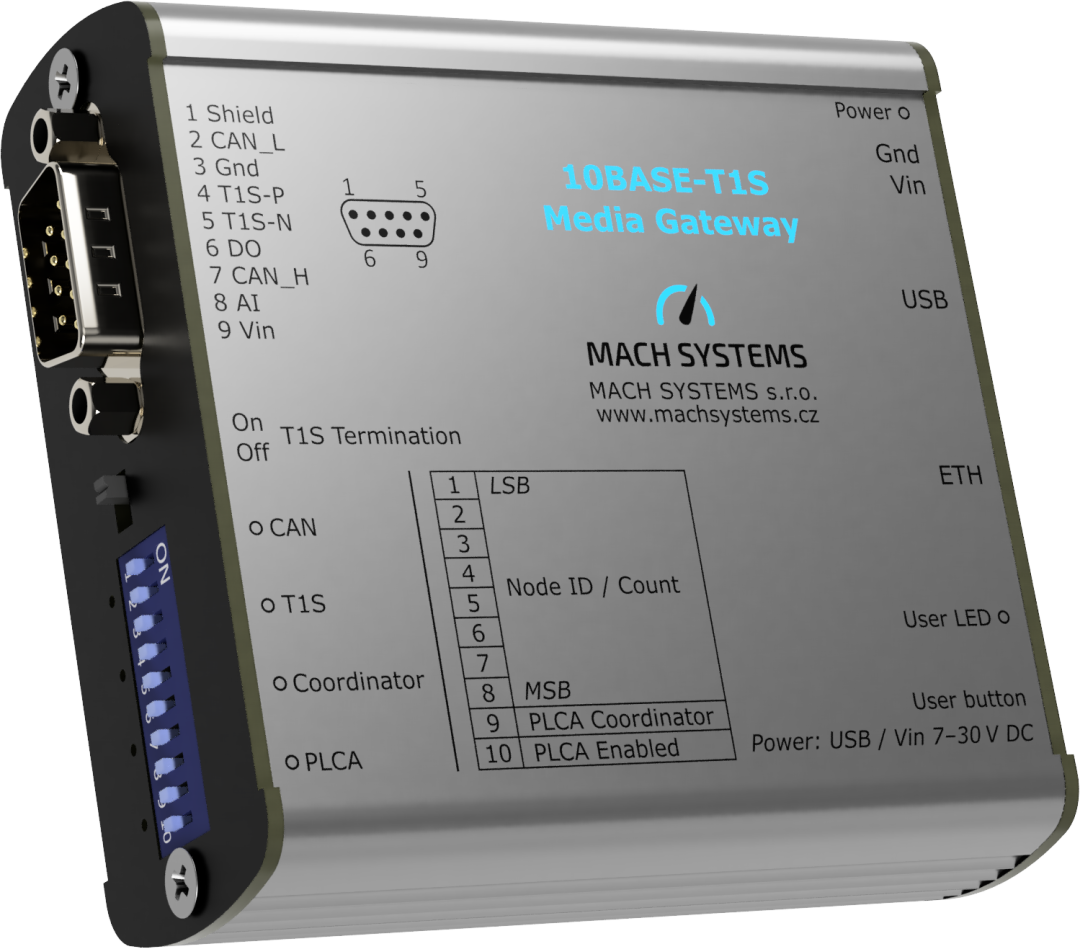

10BASE-T1S Media Gateway 是一款灵活的 10BASE-T1S 交换机，具有 CAN(/FD) 网关和用户编程功能。该器件提供 1 个 10BASE-T1S 端口、1 个快速以太网端口、1 个支持 CAN FD 的 CAN 通道以及 1 个 USB 2.0 端口。

可用作 10BASE-T1S – 以太网交换机（转换器），广州智维MACH网关实现 10BASE-T1S 端口、标准以太网端口和 MCU 之间的双向通信，或用作以太网-CAN(/FD)网关在以太网端口（10BASE-T1S 和 100BASE-TX）和 CAN(/FD) 通道之间提供数据桥。用于桥接 10BASE-T1S 网络和 CAN/CAN FD 总线的网关功能可通过嵌入式 Web 服务器进行配置。该设备还可用作 USB 至 CAN(/FD) 和以太网 – CAN(/FD) 接口。

单对以太网 10BASE-T1S 端口支持 CSMA/CD 和 PLCA 模式，并支持点对点和多点网络拓扑。端口配置，例如模式、BEACON 传输（PLCA 协调器）、节点 ID/节点计数和总线终端，可以通过板载 DIP 开关轻松设置。

特征

• 10BASE-T1S 汽车以太网交换机

• 10BASE-T1S – CAN(/FD) 网关

• 用于基本配置的板载开关

• 用于高级配置和状态信息的嵌入式 Web 服务器

规格

• 10BASE-T1S 端口
