图腾柱PFC入门仿真

基于PSIM6.0的图腾柱PFC仿真-嵌入式文档类资源-CSDN文库

仿真所用软件为PSIM6.0，免费开源的，没安装的里面也有安装包。

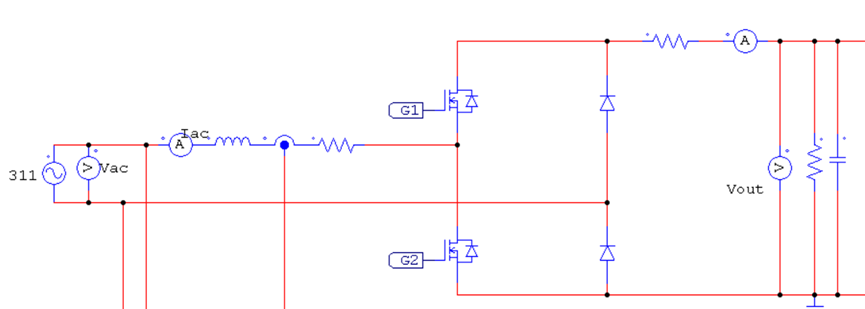

图腾柱PFC线路图如下：

PFC工作流程网上多的是，这里不再赘述，请自行寻找学习，这里主要讲仿真调试。

先说一下仿真使用说法：

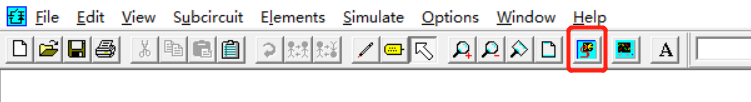

1. 点击运行按钮，等待计算完成，大概要一分多钟吧。

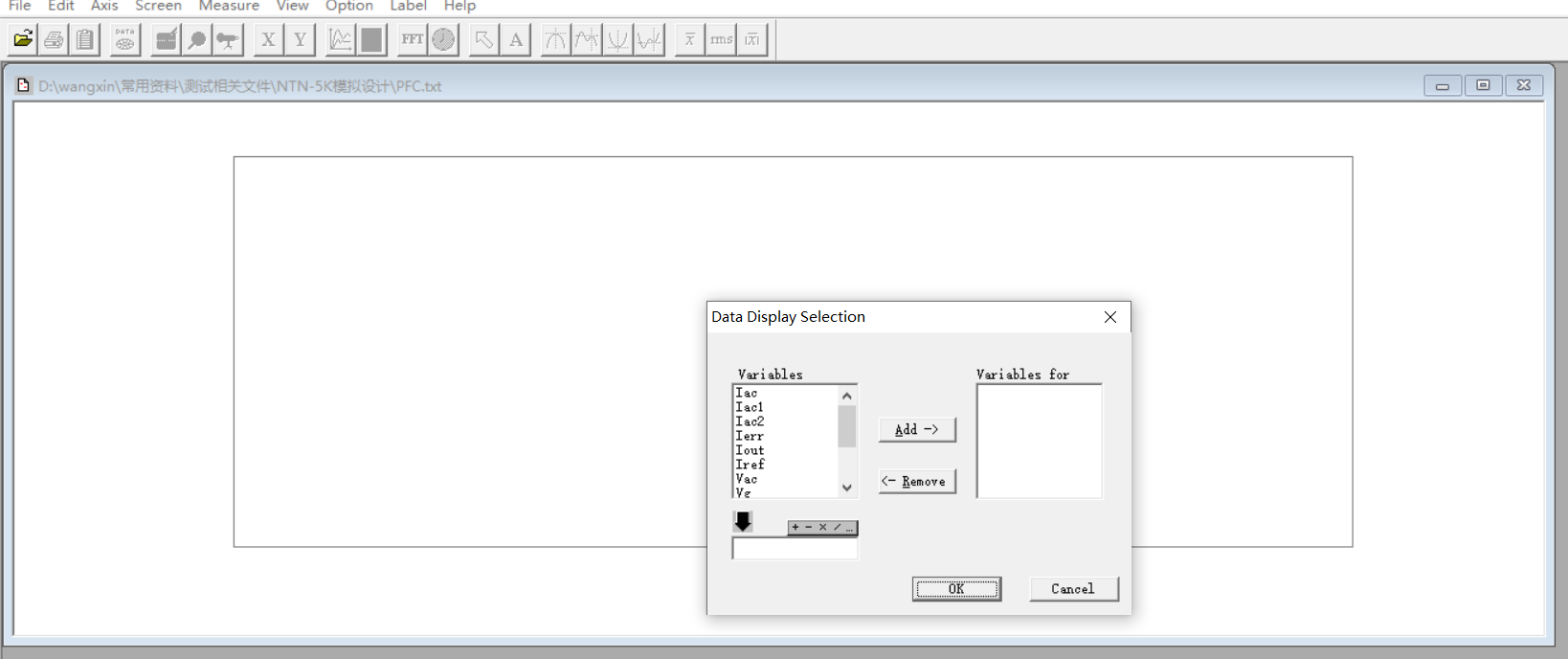

2. 仿真计算完成后，如下图，便可添加曲线了

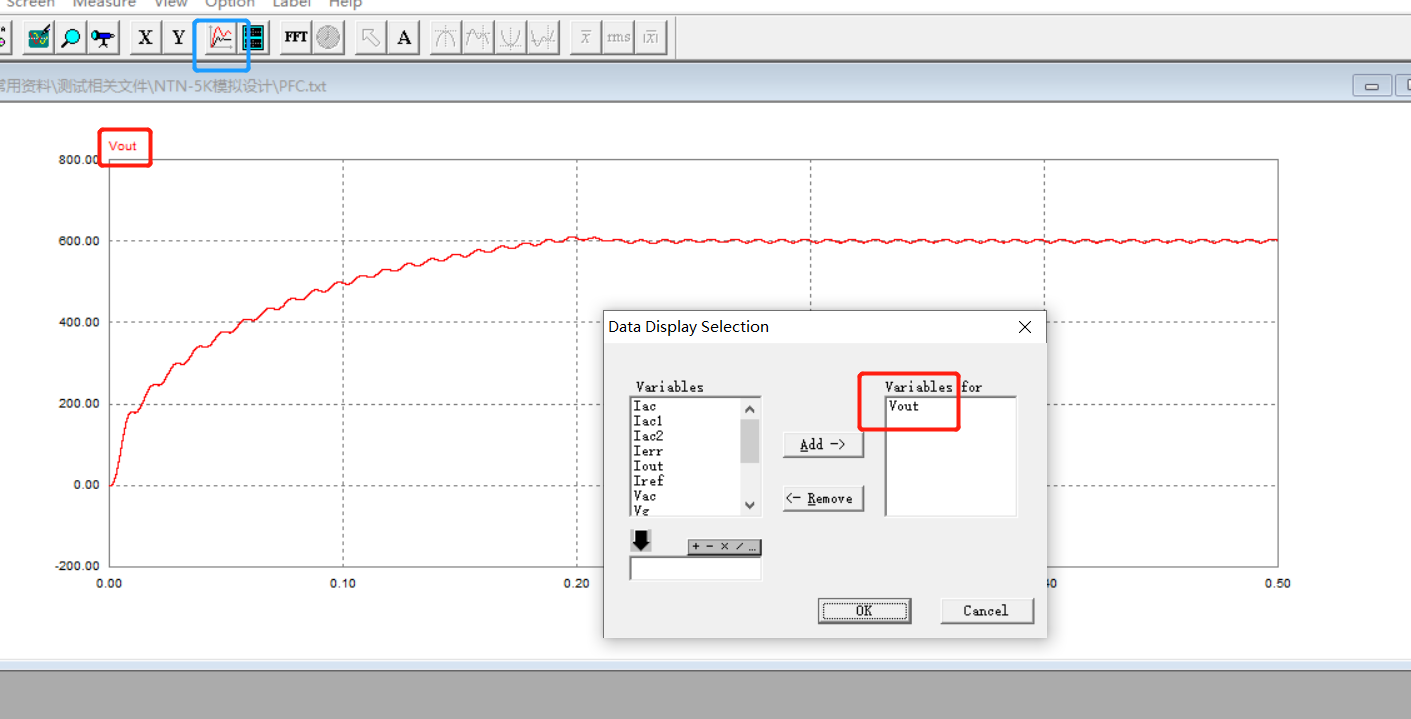

3. 这里导个输出曲线：

想要切换曲线，就点蓝框下的按钮，然后将相应的曲线添加进去即可。

这里设定PFC输出是600V，电容较大，纹波也就±6V，输出功率约5kW。

想看其他波形，可自行添加。

4. 仿真时间调整

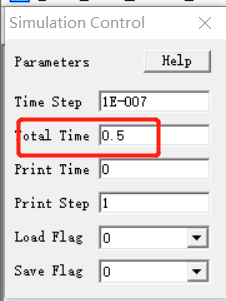

仿真里面有个时钟，内部参数如下，可调整红框内的时间，即模拟的时间，这里我仿真了0.5s。建议不要调整过长，0.5s已经需要计算一分多钟了。

说完用法，下面就是调试总结：

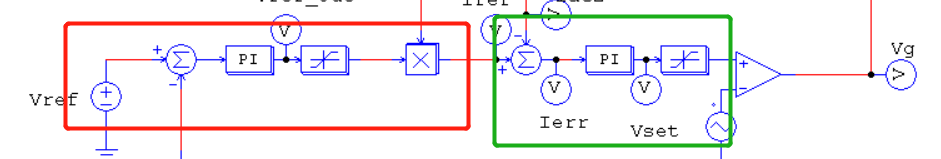

在图腾柱PFC中，我使用了两个PI环路，分别为外环电压环（红色），内环电流环（绿色）

作用如下：

电压环：主要为调整输出电压，使输出电压达到基准。

电流环：主要为调整输入电流，令输入电流追上输入电压，当电流电压处于同一相位时，输入功率便是最好的，也就是PFC的主要作用。

调试总结：

1、显然，这两个环路中电流环是PFC的重点，因此电流环放在内环，在PID环路调节上，也优先调节内环，也就是电流环！

2、通过调整内环 的PI参数，令输入电流完全追上设定电流，就是内环的主要目的，因此：

电流内环的积分参数一定要够大，这样才能够快速的消除误差！

而比例参数要小，避免产生震荡！

这是因为电流是正弦变化，时时刻刻都有误差，所以需要积分快速消除这些误差，而比例参数一大，它就震荡了。

3、在内环调节完成后，再去调整外环，也就是电压环，此时主要保证输出电压快速抵达基准，因此：

比例参数要大，保证输出能够快速相应。

而积分参数仅是消除误差，为了防止震荡，不宜太大，稍微加一点就好。

这是因为输出电压是直流，只要稳定了，基本不会产生误差，所以积分参数不需要太大。而比例参数在PI环路稳定后，影响就小了，所以比例参数往大了调也没关系，保证快速性。

4、当两个环路都调节完成后，查看输入电流是否是正弦，如果与输入电压处于同一相位，PFC也就完成了。

仿真输入电流与电压如下所示，基本都在同一相位：

红色为输入电压，蓝色为输入电流

电网有效功率：

现在两者相位一致，cos(0)=1，有功功率最大化，即PFC的作用。
