前面板I/O连接设计指南(电脑主板上的那些排针，是随意设计的吗？)

概述：

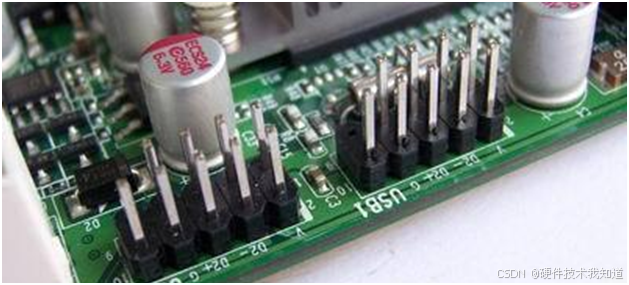

见过电脑主板的朋友都知道，电脑主板上除了有一些标准的连接器，比如USB接口、显示接口、网络接口、音频接口等等，还会有一些内部连接器。比如SATA连接器、LCD连接器、风扇连接器等等。还有一些是排针。这些排针主要是用来连接机箱上的开关、指示灯、连接到前面板的USB接口、前面板音频插孔等等。有些主板上的排针数量还不少。

大家有没有想过，这些排针通用性很高，其引脚功能是由设计工程师随意分配的吗？比如连接USB的排针，能不能A工程师用14的排针，B工程师用24的排针，而C工程师却用2*5的排针呢？答案是：可以，但不建议自定义。Intel在当年推出ATX规范之后，又推了《前面板I/O连接设计指南》。该文档对主板内部I/O连接提出了一些规范性的设计指南。绝大多数的主板厂商都采用了这套设计方案。本文摘录其中的部分内容给读者参考，希望对大家有所帮助。

1，前面板开关和指示灯

Intel建议前面板开关和指示灯共用2*5的排针，其中，第6脚和第8脚连接到电源开关，第5脚和第7脚连接到复位开关，第1脚和第3脚连接到硬盘指示灯，第2脚和第4脚连接到电源和休眠指示灯。第10脚拔掉不要，作为键控位。在对应的线端排母上，把第10脚堵上，用于防止用户反插。下面是排针脚序示意图、功能说明和引脚定义表。由于现在的主板功能越来越多，很多主板已经换用了更多引脚的排针。
