第四讲：I/O单元硬件接线

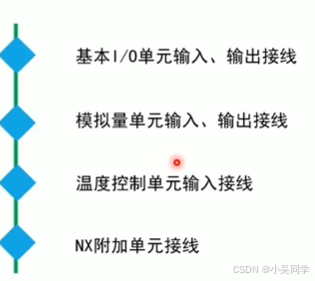

基本I/O单元输入、输出接线

一、基本I/O单元输入接线

我们知道在NJ系列的CPU上可以添加基本I/O单元，用于接入外部输入ON/OFF信号，那么如何接线呢？

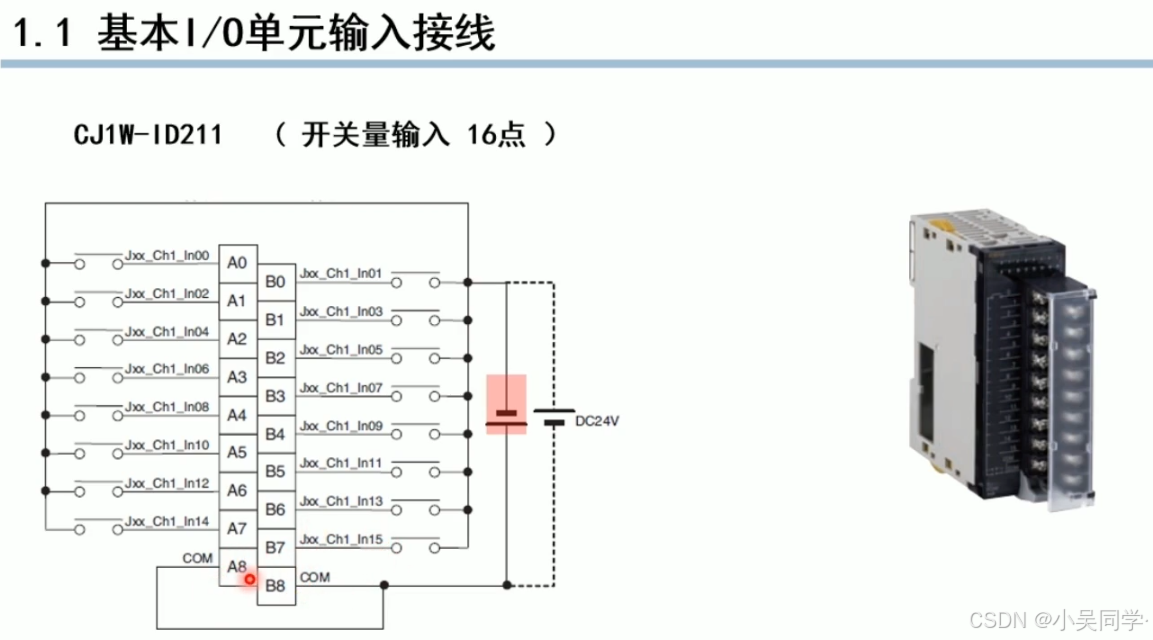

1、CJ1W-ID211

可以接入16路开关量信号。

其中A0到A7、B0到B7都可以接入外部输入信号，同时需要串联接入DC24V电源。

另一端接入COM端，端子A8和B8都是COM端，COM端可以接电源的正极，也可以接电源的负极。

需要注意所有输入信号的COM端必须一致，全部接正(+)或者全部接负(-)。

二、基本I/O单元输出接线

1、CJ1W-OC211

一块16个点的继电器输出单元。
