eMMC存储器的基础知识、选型和应用

佣兵天下@大青山『硬件』

已于 2024-03-30 20:10:07 修改

阅读量3.5k

点赞数 3

分类专栏：硬件设计之元器件选型文章标签： emmc flash

于 2024-03-30 17:02:46 首次发布

本文链接：https://blog.csdn.net/caozhaokun/article/details/137177368

版权

本文详细介绍了eMMC（嵌入式多媒体卡），其由NANDFlash加主控IC构成，具有内置管理和一致的通信协议。文章涵盖了eMMC的工作原理、引脚、选型参数（如时钟速率、通信电平和容量）以及应用电路中的电压管理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、名词解释

eMMC：Embedded Multi Media Card

根据字面意思，翻译为 嵌入式多媒体卡

2、eMMC的结构和特点

eMMC=NAND Flash + 主控IC

eMMC增加了主控IC，省去了外围硬件电路，规避了主机直接连接到NAND Flash，通过控制器对外通信，采用的协议和SD卡、TF卡的协议是一致。

主控IC（控制器）包括协议、擦写均衡、坏块管理、ECC校验、电源管、时钟管理、数据存取等功能。

设计人员不需要再处理NAND Flash的坏块等问题，eMMC实行内部管理，简化了设计。

3、eMMC的工作原理和引脚

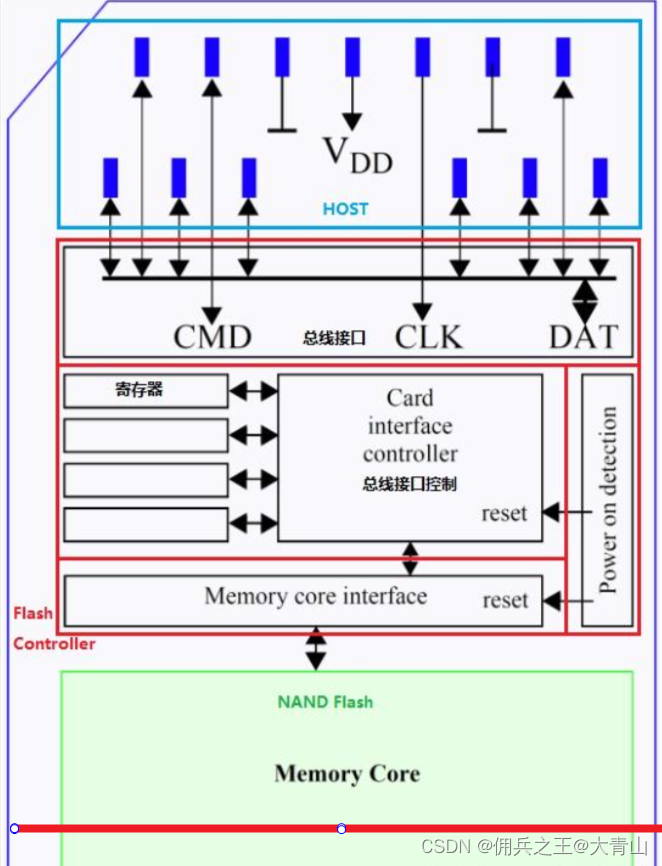

1）工作原理

2）引脚名称

序号	引脚名称
1
