一、实验目的：

按照规则字写存储器，编写实验程序，将N个数写入SRAM的某段空间中，查看该存储空间，检测写入是否正确。

二、实验内容与要求：

按照规则字写存储器，编写实验程序，将0000H~000FH 共16个数写入SRAM的从0000H起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。

三、实验步骤：

1．连接线路。

2．编写实验程序，经编译、链接无误后装入系统。

3．先运行程序，待程序运行停止。

4．通过D命令查看写入存储器中的数据，输入D8000: 0000并回车。

这里可以修改一下程序，将其改成其他的值，在memory中的Address输入查看数据。

5.改变实验程序，按非规则字写存储器。给SI寄存器赋奇地址数，MOV SI,0001H即为非规则字写存储器。

6.改变实验程序，按字节方式写存储器。

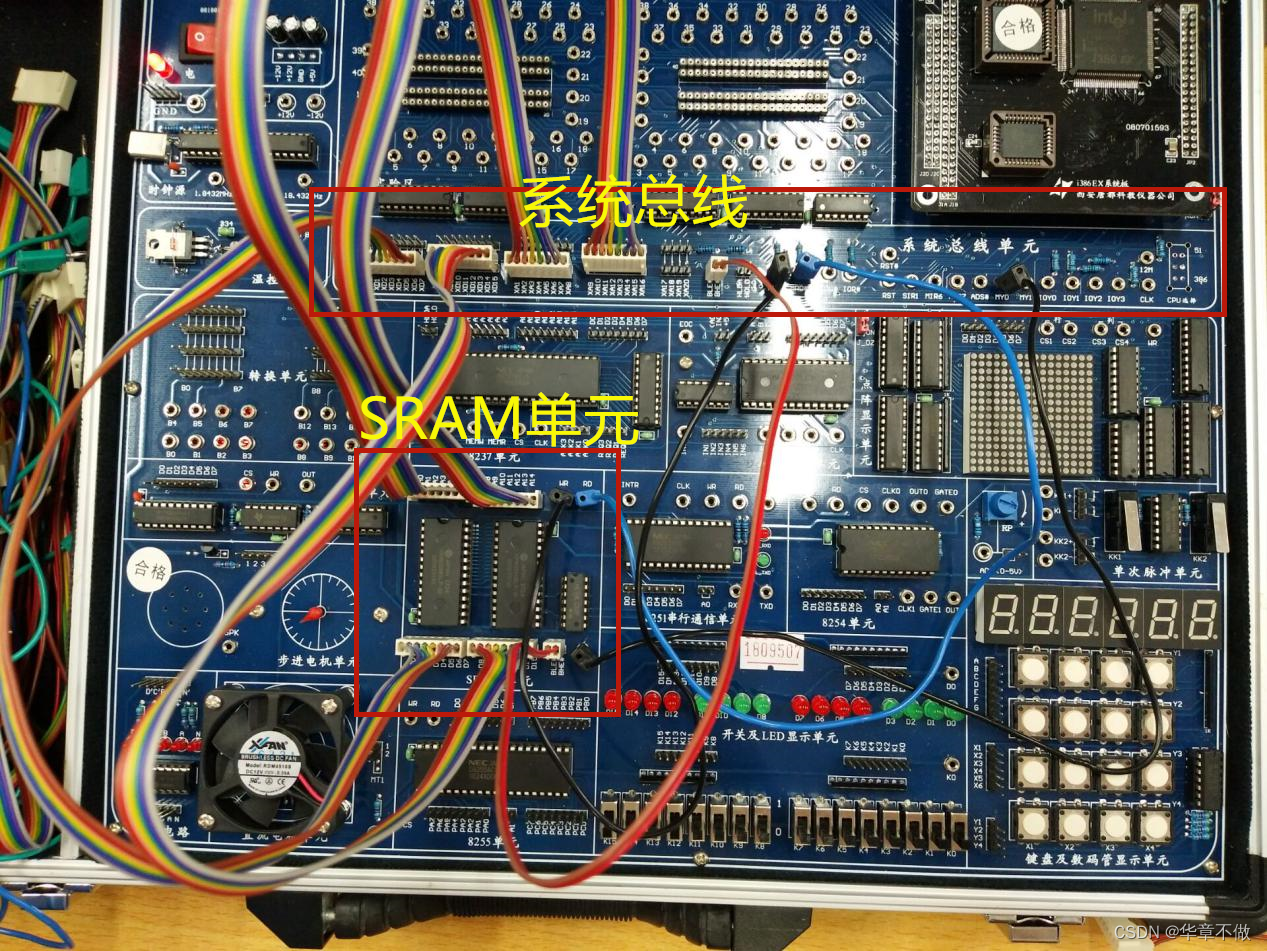

四、电路连接

五、代码设计与分析

这里只挑重要的代码进行分析。完整代码见后。

1.按非规则字写存储器

规则字是低位地址为奇数，否者是非规则字，非规则字读取需要两个周期，而规则字只需要一个周期。一个字在存储器中按字节存储,若低地址为偶数,高地址为奇数,则为规则字。相反,若低地址为奇数,高地址为偶数,则为非规则字。

AA0: MOV SI,0001H;数据首地址8000:0001 si是偏移地址，01是非规则字

MOV CX, 0010H；CX是计数存储器10H=16D

MOV AX,0000H；AX从0开始

2.按字节写存储器

字节（Byte）是计算机信息技术用于计量存储容量和传输容量的一种计量单位，一个字节等于8位二进制数，在UTF-8编码中，一个英文字符等于一个字节。

AA1:MOV [SI], AX

INC AX；

INC SI；SI只加一个字节

LOOP AA1；CX不等于0需要循环

六、实验现象

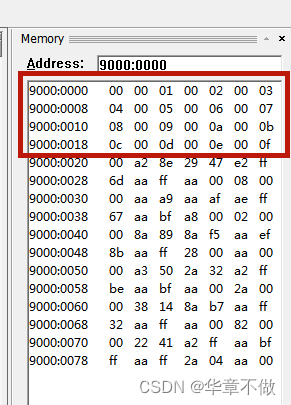

（1）查看写入存储器中的数据，可以看到存储器中的数据，为0000、0001、0002、.、000E共16个字，结果如下：

图4 按规则字写存储器

可见各个数被存放在偶地址单元中。

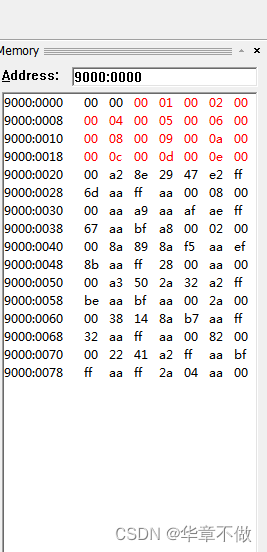

（2）按非规则字写存储器，结果如下：

图5 按非规则字写存储器

可见各个数被存放在奇地址单元中。

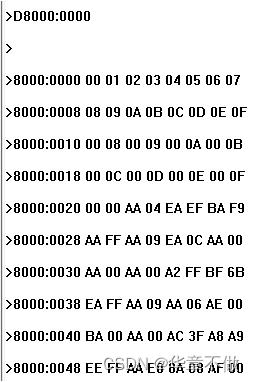

（3）按字节方式写存储器，结果如下：

图6 按字节方式写存储器

可见00、01…0F已紧凑地放到了每个存储单元。

七、源代码

1）扩展存储器实验，访问16位存储器，将16个数写入



SSTACK  SEGMENT STACK
        DW 32 DUP(?)
SSTACK  ENDS
CODE    SEGMENT
START   PROC FAR
        ASSUME CS:CODE
        MOV AX, 9000H       ; 存储器扩展空间段地址
        MOV DS, AX
AA0:    MOV SI, 0000H       ; 数据首地址
        MOV CX, 0010H
        MOV AX, 0000H
AA1:    MOV [SI], AX
        INC AX
        INC SI
        INC SI
        LOOP AA1
        MOV AX,4C00H
        INT 21H         ;程序终止
START   ENDP
CODE    ENDS
        END START

2．改变实验程序，按非规则字写存储器


SSTACK  SEGMENT STACK
        DW 32 DUP(?)
SSTACK  ENDS
CODE    SEGMENT
START   PROC FAR
        ASSUME CS:CODE
        MOV AX, 9000H       ; 存储器扩展空间段地址
        MOV DS, AX
AA0:    MOV SI, 0001H       ; 数据首地址
        MOV CX, 0010H
        MOV AX, 0000H
AA1:    MOV [SI], AX
        INC AX
        INC SI
        INC SI
        LOOP AA1
        MOV AX,4C00H
        INT 21H         ;程序终止
START   ENDP
CODE    ENDS
        END START

3.改变实验程序，按字节方式写存储器

SSTACK  SEGMENT STACK
        DW 32 DUP(?)
SSTACK  ENDS
CODE    SEGMENT
START   PROC FAR
        ASSUME CS:CODE
        MOV AX, 8000H       ; 存储器扩展空间段地址
        MOV DS, AX
AA0:    MOV SI, 0000H       ; 数据首地址
        MOV CX, 0010H
        MOV AX, 0000H
AA1:    MOV [SI], AX
        INC AX
        INC SI
        LOOP AA1
        MOV AX,4C00H
        INT 21H         ;程序终止
START   ENDP
CODE    ENDS
        END START
