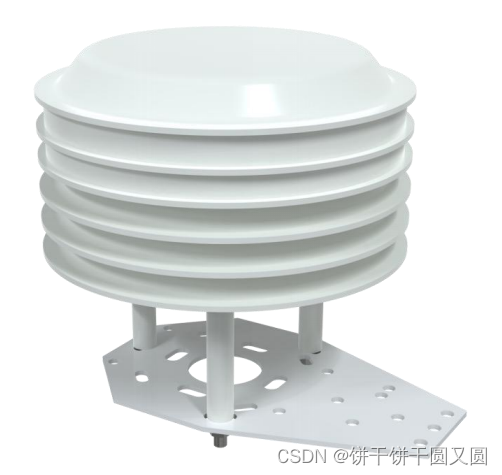

气象多要素百叶箱

气象多要素百叶箱（485型）

该一体式百叶箱可广泛适用于环境监测，即噪声采集、PM2.5和PM10、温湿度、大气压力、光照于一体，设备采用标准MODBUS-RTU通信协议，RS485信号输出，通信距离最大可达2000米（实测）。

该变送器广泛适用于需要测量环境温湿度、噪声、空气质量、大气压力、光照等各种场合，安全可靠，外观美观，安装方便，经久耐用。

测量环境温湿度，测量单元为瑞士进口，测量准确，量程-40~120度。

采用专用的485电路，通信稳定，10-30V宽电压范围供电。

默认直流供电：10-30VDC

最大功耗——RS485输出：0.8W。

变送器设备1台

USB转485（选配）

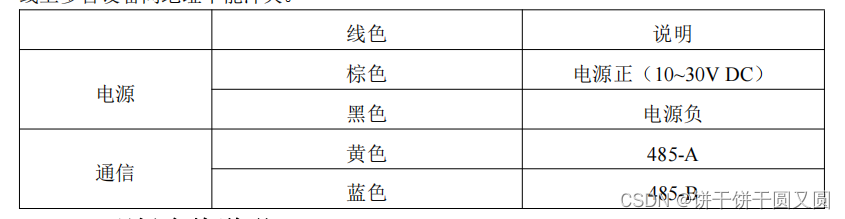

接口说明

宽电压电源输入范围10~30V均可。
485信号接线时注意A、B两条线不能接反，总线上多台设备间地址不能冲突。

配置软件安装及使用

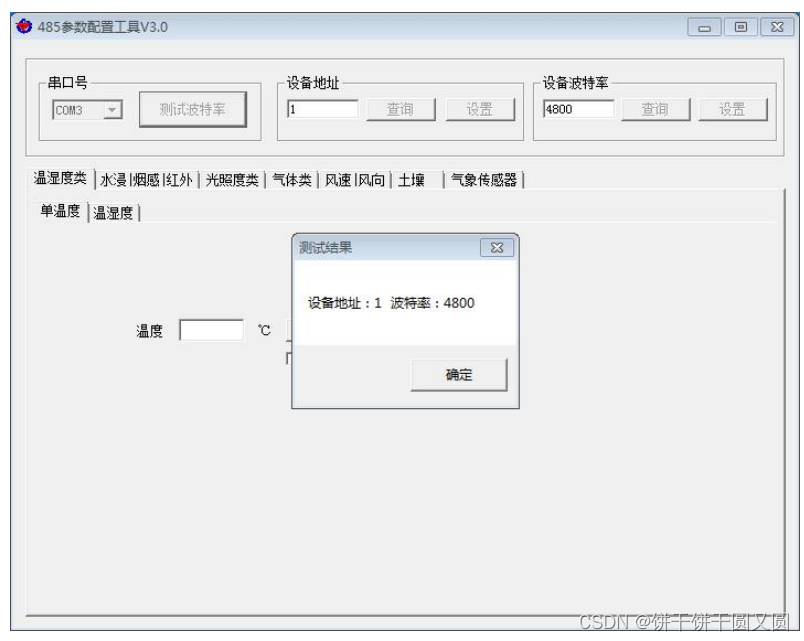

打开资料包，选择调试软件——485参数配置软件，找到485参数配置工具，打开即可。

单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s，默认地址为0x01。
根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。
如果测试不成功，请重新检查设备接线以及485驱动安装情况。

1. 编码：8位二进制
2. 数据位：8位
3. 奇偶校验位：无
4. 停止位：1位
5. 错误校验：CRC（冗余循环码）
6. 波特率：2400bit/s、4800bit/s、9600 bit/s 可设，出厂默认为 4800bit/s

数据帧格式定义

采用Modbus-RTU通讯归约，格式如下：

1. 初始结构≥4字节的时间
2. 地址码=1字节
3. 功能码=1字节
4. 数据区=N字节
5. 错误校验=16位CRC码
6. 结束结构≥4字节的时间

地址码：为变送器的起始地址，在通讯网络中是唯一的（出厂默认0x01）
功能码：主机所发指令功能指示，本变送器只能用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。

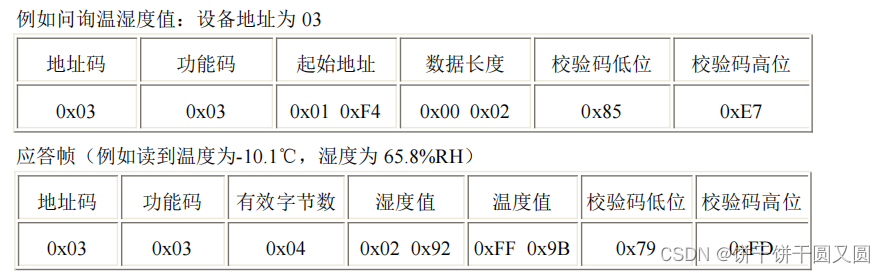

问询设备温湿度

温度：当温度低于0℃时以补码形式上传。
