两台华为交换机堆叠配置

交换机接口

A交换机上有四个堆叠口，1 2 3 4
B交换机上有四个堆叠口，1 2 3 4

光口可以用于堆叠口，电口也可以用于堆叠口，支持度要看具体的交换机型号官方说明

双逻辑堆叠口环路堆叠

1、只使用两根堆叠线

使用2根堆叠线的时候，每一个逻辑堆叠口包含1个物理接口

• 物理连线A1—B4
• 物理连线A2—B3

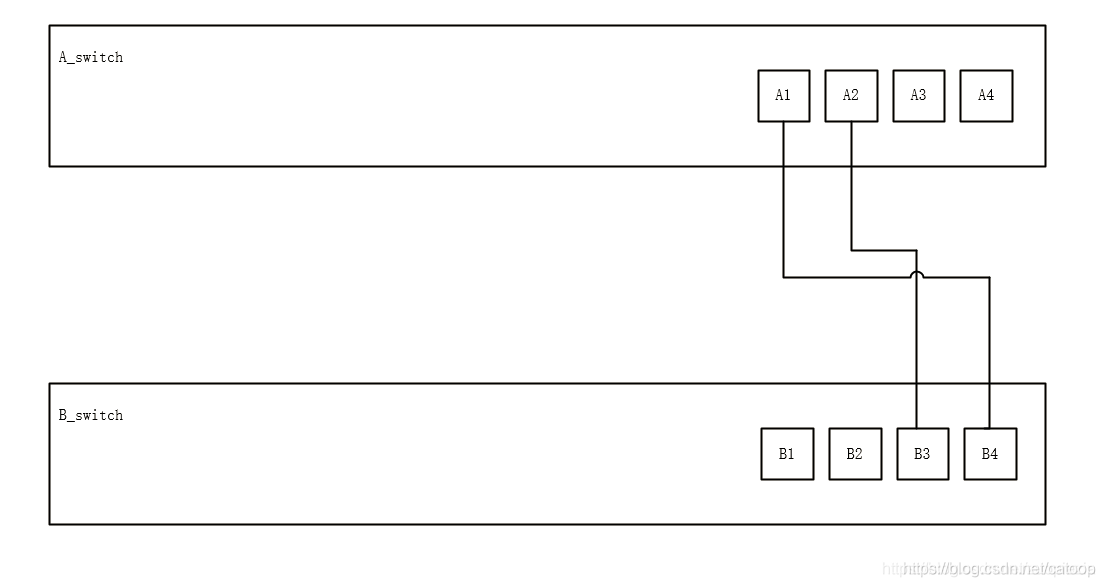

连接示意图如下：

配置命令如下：

A交换机：

<HUAWEI>sys
[HUAWEI]dis stack conf
*    : Invalid-configuration
---------------Configuration on slot 1 Begin---------------
stack enable
stack slot 0 renumber 1
stack slot 1 priority 200
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 1/1
port interface XGigabitEthernet1/0/1 enable

interface stack-port 1/2
port interface XGigabitEthernet1/0/2 enable
---------------Configuration on slot 1 End-----------------

B交换机：

<HUAWEI>sys
[HUAWEI]dis stack conf
*    : Invalid-configuration
---------------Configuration on slot 0 Begin---------------
stack enable
stack slot 0 renumber 0
stack slot 0 priority 100
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 0/1
 port interface XGigabitEthernet0/0/3 enable

interface stack-port 0/2
 port interface XGigabitEthernet0/0/4 enable
---------------Configuration on slot 0 End-----------------

2、使用4根堆叠线

使用4根堆叠线的时候，每一个逻辑堆叠口包含2个物理接口

• 物理连线A1—B3
• 物理连线A2—B4
• 物理连线A3—B1
• 物理连线A4—B2

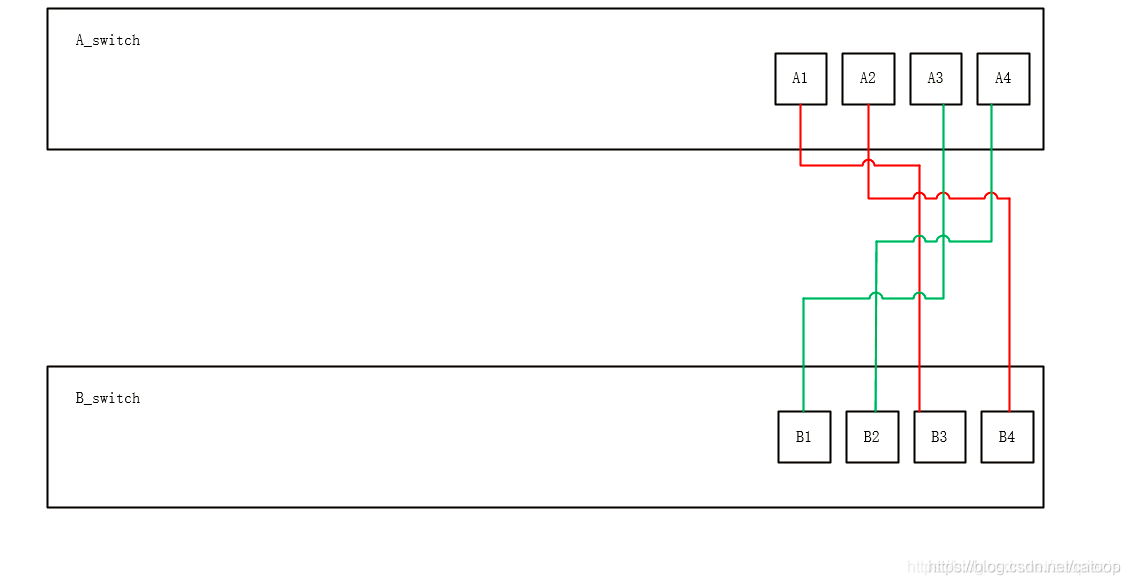

连接示意图如下：

配置命令如下：

交换机A：

<HUAWEI>sys
[HUAWEI]dis stack conf
*    : Invalid-configuration
---------------Configuration on slot 0 Begin---------------
stack enable
stack slot 0 renumber 0
stack slot 0 priority 200
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 0/1
 port interface 40GE0/0/1 enable
 port interface 40GE0/0/2 enable

interface stack-port 0/2
 port interface 40GE0/0/3 enable
 port interface 40GE0/0/4 enable
---------------Configuration on slot 0 End-----------------

交换机B：

<HUAWEI>sys
[HUAWEI]dis stack conf
*    : Invalid-configuration
---------------Configuration on slot 1 Begin---------------
stack enable
stack slot 0 renumber 1
stack slot 0 priority 100
stack reserved-vlan 4093
stack timer mac-address switch-delay 10

interface stack-port 1/1
port interface 40GE1/0/1 enable
port interface 40GE1/0/2 enable

interface stack-port 1/2
port interface 40GE1/0/3 enable
port interface 40GE1/0/4 enable
---------------Configuration on slot 1 End-----------------

---

（END）
