【蓝牙通信】两个Hc-05之间的通信（教程）

目录

1、准备两个蓝牙模块，一个主机，一个从机

2、进入AT状态

3、蓝牙状态指示灯

4、具体步骤

---

1、准备两个蓝牙模块，一个主机，一个从机

2、进入AT状态

进入AT状态有2种方法：
1.先按住按键不放，再给模块上电。此时LED 2S闪一次，进入AT模式。波特率固定为38400。
2.模块直接上电，此时LED灯快闪(1s两次)。再按下按键，模块也会进入AT指令，此时LED还是快闪。这个时候的波特率和自己设置的一样,默认为9600。1位停止位，无奇偶校验

3、蓝牙状态指示灯



进入AT指令模式后

串口调试助手中一定要勾上发送新行，才会在发送字符后面添加\r\n 。不然每次就自己添加

测试通信是否有问题发送： AT返回：OK说明成功

4、具体步骤

1.主从机初始化

AT+ORGL

2.设置蓝牙模块的主从模式（默认是0）
        将第一个模块设置为主机模式，发送：AT+ROLE=1
        将第二个模块设置为从机模式，发送：AT+ROLE=0

AT+ROLE=1

AT+ROLE=0

3.设置配对码，如设置为1977，AT+PSWD=“1977”，从机对应发送同样的代码，设置为1977

AT+PSWD=1977

4.先查询从机模块的蓝牙地址，命令为：AT+ADDR?，从机会返回它的蓝牙地址

AT+ADDR?



5.在主机模块发送绑定蓝牙地址指令，AT+BIND=23,7,35fd7f（注意将冒号换位逗号）

AT+BIND=23,7,35fd7f

绑定完成后再检查一次是否绑定成功，AT+BIND?



6.设置两模块的通信波特率，此次设置为9600，AT+UART=9600,0,0

AT+UART=9600,0,0

7.设置两模块的连接模式，默认是：0（指定蓝牙地址连接模式，这样主机模块才能自动连接绑定的地址）->设置为模式0：AT+CMODE=0 [查询指令：AT+CMODE？]

AT+CMODE?

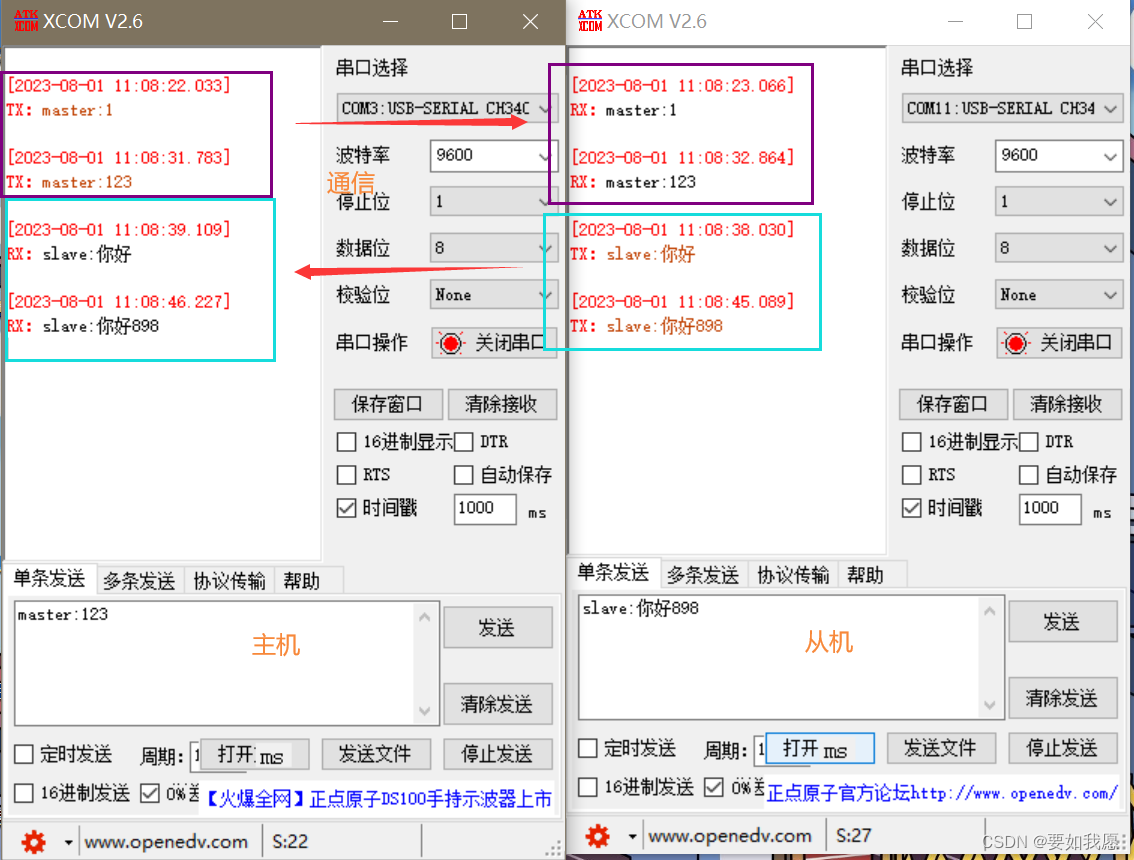

8.重启模块（注意拔下KEY的VCC线），将波特率设置为9600，打开串口后发送数据，看两个模块能否通信。两模块上电连接后指示灯会同频率闪烁，表示可以正常通信。

9.验证成功，over...
