在计算机中用这个公式更好处理一点
n和N是在一个正弦周期内采样N个点,采样间隔为2pi\N,n用来步进,一次步进2pi\N,最后进行累加求和,就得出了X(k)
最后 离散傅里叶变换完整代码
1,从文件读取8000个音频数据,由于现实中的音频没有虚部,所以只设置实部。
2,离散傅里叶变换关键处
temp的re就是对应上图公式的cos,同理im就是对应上图的sin,每个X[k]进行累加求和
for (int k = 0; k < N; k++)
{
X[k].re = 0;
X[k].im = 0;
for (int n = 0; n < N; n++)
{
temp.re = (float)cos(2 * pi*k*n / N);
temp.im = -(float)sin(2 * pi*k*n / N);
X[k] = complexadd(X[k], complexMult(x[n], temp));
}
}
3,离散傅里叶逆变换就是X(k)乘上e^(j2tkn/N),也就是实部虚部都为正
temp.re = (float)cos(2 * pi*k*n / N);
temp.im = (float)sin(2 * pi*k*n / N);
x[k] = complexadd(x[k], complexMult(X[n], temp));
下图公式求幅度
在代码中表示
printf("%d ", int(2.0/N*sqrt(X[k].re*X[k].re + X[k].im*X[k].im)));
//打印的为幅度
1
2
完整代码
#include <stdio.h>
#include <math.h>
#define pi 3.1415926
struct complex
{
float re;
float im;
};
complex complexadd(complex a, complex b) { //复数加
complex rt;
rt.re = a.re + b.re;
rt.im = a.im + b.im;
return rt;
}
complex complexMult(complex a, complex b) { //复数乘
complex rt;
rt.re = a.re*b.re - a.im*b.im;
rt.im = a.im*b.re + a.re*b.im;
return rt;
}
complex complexSet(complex *a, short *b, int N)//复数设置
{
for (int i = 0; i < N; i++)
{
a[i].re = b[i];
a[i].im = 0;
}
}
//离散傅里叶变换
//X[]标识变换后频域,x[]为时域采样信号
void dft(complex X[], complex x[], int N)
{
complex temp;
int k, n;
for (int k = 0; k < N; k++)
{
X[k].re = 0;
X[k].im = 0;
for (int n = 0; n < N; n++)
{
temp.re = (float)cos(2 * pi*k*n / N);
temp.im = -(float)sin(2 * pi*k*n / N);
X[k] = complexadd(X[k], complexMult(x[n], temp));
}
printf("%d ", int(2.0/N*sqrt(X[k].re*X[k].re + X[k].im*X[k].im)));
//打印的为幅度
if (k >= 6000)//去除高频信号
{
X[k].re = 0.0;
X[k].im = 0.0;
}
}
}
//离散傅里叶逆变换
//X[]标识变换后频域,x[]为时域采样信号
void idft(complex X[], complex x[], int N) {
complex temp;
//int k, n;
for (int k = 0; k < N; k++)
{
x[k].re = 0;
x[k].im = 0;
for (int n = 0; n < N; n++)
{
temp.re = (float)cos(2 * pi*k*n / N);
temp.im = (float)sin(2 * pi*k*n / N);
x[k] = complexadd(x[k], complexMult(X[n], temp));
}
x[k].re /= N;
x[k].im /= N;
}
}
#define N 8000//采样率为8000
int main() {
complex samples[N], X[N], x[N]; //原始数据,变换后的频域数据,逆变换后的时域数据
FILE *fp;
FILE *fp2;
short buf[N];
int re=0;
fp=fopen("./ttt.pcm", "rb");
fp2 = fopen("./trans.pcm", "wb");
if (!fp ||!fp2) {
printf("I could not open file.\n");
return 1;
}
else
{
while (fread(buf, sizeof(short)*N,1 , fp) > 0)//末尾数据忽略
{
complexSet(samples, buf, N);
dft(X, samples, N);
idft(X, x, N);
for (int i = 0; i < N; i++)
{
buf[i] = x[i].re;
}
fwrite(buf, sizeof(short)*N,1 , fp2);
}
}
fclose(fp);
fclose(fp2);
return 0;
}
傅里叶变换
傅里叶变换是用三角函数表示目标函数,傅里叶变换广泛的应用在信号处理、偏微分方程、热力学、概率统计等领域:大到天体观测,小到我们手机中图片、音频应用等,没有傅里叶变换就没有如今丰富多彩的信息化时代。在人工智能领域中,可利用傅里叶变换证明中心极限定理,而中心极限定理是概率学最重要的基石;傅里叶变换本质是将时域的信息汇总到频域中,当两组数据的傅里叶变换结果相同时,称为两者依概率收敛。本章介绍傅里叶变换推导过程并结合代码实现傅里叶变换,按数学推导的离散傅里叶变换算法复杂度较高,本章最后介绍快速傅里叶变换(FFT)的实现原理。
一、傅里叶变换原理
1.1 目标函数f(x)为周期2π的函数
前面的章节中曾用多项式拟合目标函数,傅里叶变换是利用三角函数拟合函数,正弦、余弦函数有以下性质:
(1)
三角函数集合
在[-π,π]可以看成函数空间一组正交基,目标函数f(x)可写成傅里叶级数:
(1.1)

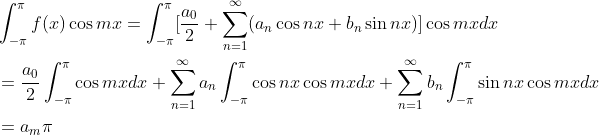

an、bn都是待定系数,也表示f(x)在正交基上的坐标,(1.1)式两边乘以cos mx ,m为一个特定系数坐标,求积分有:
由此可得an:
(1.3)
同样可得bn:
(1.4)

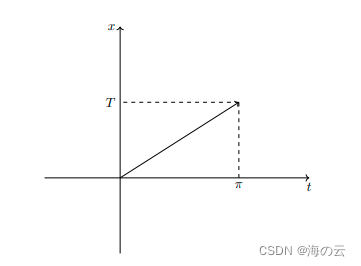

上面函数f(x)周期为2π,如果f(x)是周期为2T,可用线性仿射将f(x)的定义域x投射到t上,t的周期是2π:
此时有
, 从上图可见,Φ(t)是在[-∞,∞]一个周期为2π函数,有:
将
转化为代入上式可得:
(1.5)
再利用积分求系数an、bn:
(1.6)
1.2 f(x)非周期函数
f(x)不是周期函数时,可理解为f(x)的周期为+∞,不妨先考虑周期为2T函数fT(x),T为无限大取极限后,可将fT(x)延拓到周期为+∞函数f(x),先利用欧拉公式将公式(1.5)变为复数形式:
设

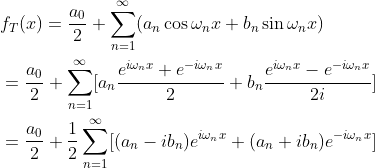

公式(1.5)可表示成:
(1.7)

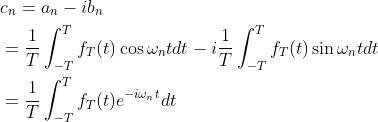

an+ibn和an-ibn是一对共轭复数,幅值相同,相位角在x轴上对称,设cn=an-ibn,利用公式(1.6)得:
(1.7.1)

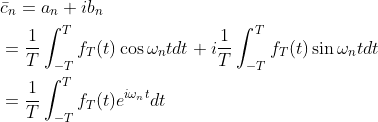

cn的共轭
且有:
(1.7.2)
公式1.7中n的取值范围是从1到无穷,引入cn后n的取值范围是(-∞,+∞),1.7式写成下面的形式:
(1.7.3)
1.7.1代入上式后得到fT(x):
(1.8)
接下来利用式(1.8)将fT(x)周期延拓至∞可得目标函数f(x):
(1.8.1)

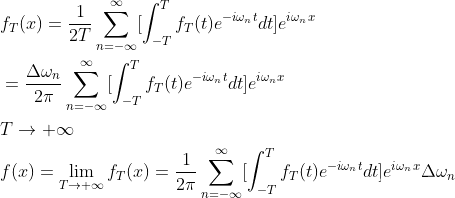

式(1.8.1)代入(1.8)得到f(x)极限形式的函数:
当T为+∞时,
,f(x)此时可表示成积分形式:
(1.9)
上式中
称为原函数f(x)的傅里叶变换,计算积分过程中ω视为符号常量,积分结果是含自变量ω的函数,傅里叶变换可用下面的表示方式:
(1.10)
而F(f)再经过一次积分后可还原为f(x),这称为傅里叶逆变换:

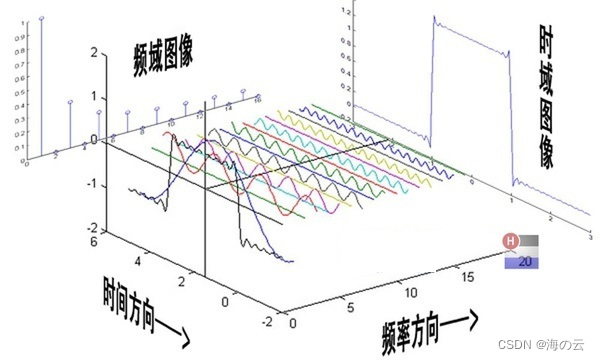

f(x)同样称为时域函数,比如记录每天雨量的变化、每小时道路车辆的流量、汽车每年的里程数等,时域函数是日常生活中大量接触到的函数模型,而1.10式将f(x)经过傅里叶变换后得到是频域的信息,频域单位是赫兹,反应出原函数周期性方面的信息,时域与频域观察世界视角不同,可以用下图来加强对两者的认识。
二、程序实现傅里叶变换
2.1 离散傅里叶变换
代码中利用式(1.10)的离散形式实现傅里叶变换,设在定义域内选择N个数据实现f(x)函数离散化,f(x)可表示成:
(2)
如果f(x)表示的是一个信号,所选择的时间段为一秒即单位时间,那么N称为采样频率,由采样定理可知,采样频率至少是信号最大频率的2倍,就傅里叶变换而言,采样频率最好是2的整数倍,有了这些设定后公式(2)可表示为:
(2.1)
上式用
将单位时间一秒分成N份,在傅里叶变换中也称归一化,2.1式中ω代表角速度,通常将角速度处理成频率形式,频率h与角速度的关系有:
上式代入2.1后有:
(2.2)
X(h)是单位为赫兹的频域函数,再回头看公式1.7.3,参数cn中的n取值范围是(-∞,+∞),也就是说原公式中是允许有负角速度或者说负频率存在的,而(2.2)式中n是非负整数,代表着客观物理世界中没有所谓的负频率,这是数学与物理的差异性导致的,(2.2)引入负频率才能满足傅里叶变换公式,幸运的是正频率与负频率是共轭的关系,即cn与
关系,两者的幅值是一样的,傅里叶离散变换的目标是得到每个频率对应幅值,所以将(2.2)乘以2即可得到与1.7.3式一样的定义。
(2.3)
下面代码利用公式2.3实现傅里叶离散变换,目标函数(原始信号)为:
原始信号含有频率为180、390、600Hz的信号,采用频率为2048Hz,对应幅值分别为7、1.5、5.1。
|
1 2 3 4 5 6 |
|

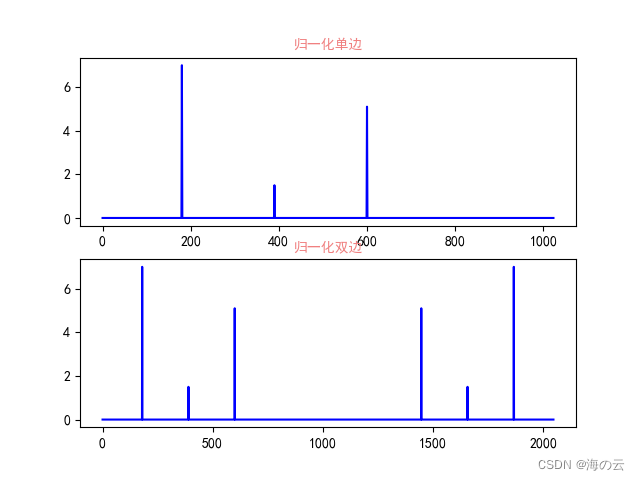

上面代码片段即为对公式2.3应用,傅里叶离散变换后得到频率图如下图所示:
