无线防丢器设计

已于 2023-06-02 09:34:16 修改
阅读量2.1k 收藏 25
点赞数 4
分类专栏： 嵌入式项目_单片机系统设计 文章标签： 单片机 嵌入式硬件
于 2022-11-01 15:52:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ccwaff/article/details/127634777
版权

目录

一、方案流程及技术规格书设计

二、系统硬件电路设计

三、软件编写及调试

四、系统调试测试与分析



前言

为了解决重要物品丢失或遗忘的问题，达到找到丢失或遗忘的重要物品和报警提示，防止重要物品丢失或遗忘的目的，提出一种基于无线技术和51单片机的智能防丢失报警器设计与实现方案。

目前市场上的电子防丢器，大多是采用GPS技术、蓝牙技术，系统复杂、价格昂贵。本设计方案采用廉价的51单片机和2.4G无线通信模块，具有价格低廉、系统简单、使用方便等特点。

该智能防丢失报警器采用主机和子机方案，在一定较短距离内，主机和子机正常通信，当主机和子机距离较远时，通信失败，主机和子机会声光报警，从而达到物品查找、预防报警的功能，可有效找到重要物品，防止物品被盗，具有重要的市场价值。



软件工具准备

软件：

电路设计：protel99 se(up主使用版本) 或者其他版本，或者其他电路设计软件；

单片机开发：Keil5；

调试测试：串口调试助手，逻辑分析仪等；

工具：

电路焊接：电烙铁，SMT（有条件的）；

调试：

万用表、示波器（基础入门即可，可以白嫖学校或者公司）USB转串口工具、仿真器；

一、方案流程及技术规格书设计

方案流程设计

技术规格书设计

主机

1.主机采用SI24L01无线通信模块收发约定的数据，正常收到子机数据，说明子机在范围内，没有收到数据说明子机不在范围内，声光报警。

2.采用DS1302时钟芯片计时，实现记录丢失时间。

3.LCD显示状态，如果有丢失报警，显示报警时间。

4、正常状态LED常亮，报警状态LED闪烁显示。

5、蜂鸣器实现声音报警。

6、4个按键设置时钟和取消报警状态。

子机

1.子机采用SI24L01无线通信模块收发约定的数据，正常收到主机数据，说明主机在范围内，没有收到数据说明主机不在范围内，声光报警。

2、正常状态LED灭，报警状态LED闪烁显示。

3、蜂鸣器实现声音报警。

二、系统硬件电路设计

2.1微处理控制电路

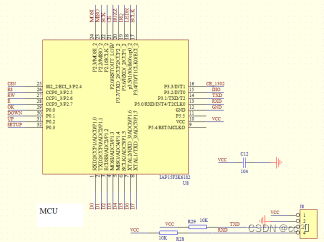

设计采用宏晶公司IAP15F2K61S2单片机芯片。LQFP32封装，电路图如图所示：

图中VCC为5V供电电压。C12瓷片电容，起滤波作用，J8是仿真烧录口。

单片机IO口连接介绍：

P00-P03(29-32脚)：按键检测引脚。

P10-P17（1-8脚）：LCD数据口。

P20(21脚)： CE 无线模块片选脚。

P21-P24（22-25脚）：SPI通讯口，连接无线模块。

P25-P27(26、27、28脚)：RS、RW、E，LCD控制脚。

P30-P31(13、14脚)：串口下载口。

P32-P34(15-17脚)：DS1302控制脚。

P35(18脚)： LED控制脚。

P36(19脚)： 无线模块中断脚。

P37(20脚)： 蜂鸣器控制脚。

2.2  主机Si24L1无线模块电路

无线通讯模块和单片机采用SPI通讯方式，W_CSN，W_SCK,W_MOSI,W_MISO是SPI通讯口，W_CE是片选信号，W_IRQ是中断引脚。电路图如图所示：

 IAP15F2K61S2单片机输出是5V电压，不能和无线模块直接连接，所以采用电平转换电路。

2.3 主机LCD显示电路

LCD1602A显示电路如图：

R38是电位器，作用是调节显示对比度。C11是滤波电容。R66是背光限流电阻。

IO口连接介绍：

RS、RW、E（4、5、6脚）：LCD读写控制脚。

D0-D7（7-14脚）：数据线。

2.4主机按键电路

       产品设计4个按键，没有按下按键，对应IO口是高电平，按键按下，对应IO口接地，是低电平。单片机检测各个按键IO口电平，判断按键状态。电路如图：



2.5  主机LED电路

LED通过单片机IO口控制，电路如图。

 2.6蜂鸣器驱动电路

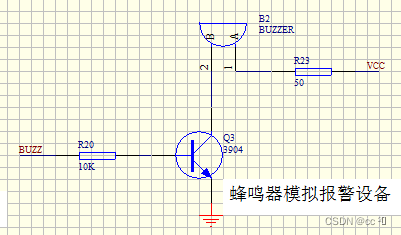

       蜂鸣器模拟报警设备。由于IO口驱动能力有限，所以使用三极管放大电路，扩大驱动电流。电路如图。

2.7 主机时钟电路

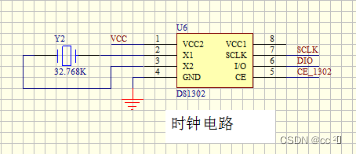

      时钟电路采用专用时钟芯片DS1302，电路如图：

Y2是32.768时钟晶振，SCLK、DIO、CE_1302是和单片机通信线。

2.8主机电源电路

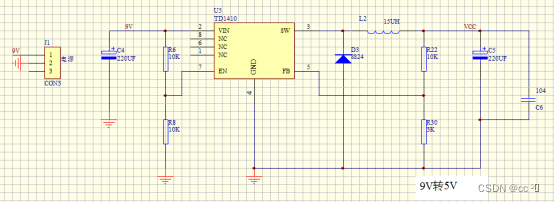

     系统采用外部9V电源适配器供电，9V直流经过DCDC降压，输出5V电压给芯片和其他电路供电。电路如图。

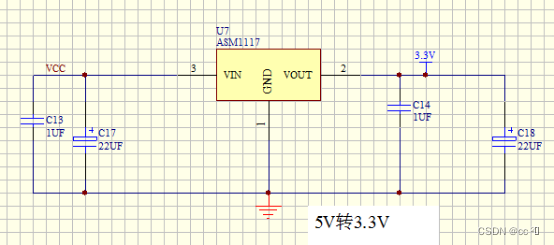

单片机等3.3V供电采用ASM1117线性稳压电路，电路如图。

无线通讯模块供电需要3.3V，通过3.3V稳压芯片ASM1117输出3.3V电压。电路如图。

2.9子机电路设计

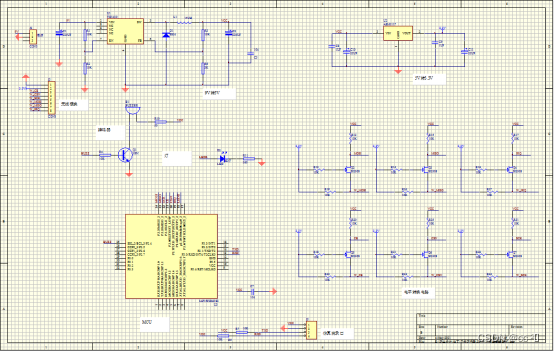

       无线防丢器子机电路和主机电路基本一样，只是少了液晶显示模块、时钟电路、按键电路。电路如图。

三、软件编写及调试

3.1主程序设计

主机使用单片机IAP15F2K61S2控制，控制设备有按键，液晶显示1602A，通信模块Si24L1，时钟芯片DS1302，LED灯，蜂鸣器。上电对单片机系统和控制设备初始化，正常工作有以下三种模式：

工作模式1：读取时钟芯片时间，通过无线模块发送“110”，接收子机信息正常，LCD显示正常信息，接收子机信息不正常，LCD显示报警信息，蜂鸣器鸣响，LED闪烁，显示报警时间。

工作模式2：长按设置按键，通过无线模块发送“find”，接收子机回复信息正常，停止发送，接收子机回复信息不正常，继续发送。

工作模式3：设置时间，按设置键，进入设置时间，小时闪烁，按上下键修改小时，按确认键分钟闪烁，按上下键修改，按确认键退出。

图是主程序流程图。

3.2主机无线通讯程序设计

       图4-2无线通信流程图，报警模式时，发送“110”给子机，同时接收子机回复，接收正确不报警，接收错误报警。查找模式时，发送“find”给子机。

模块和单片机SPI通信。

SPI通信代码：

/*****************************************************

    功能：SPI IO口初始化

***************************************************/

void drv_spi_init( void )

{

//引脚配置

//SCK MOSI NSS 配置为推挽输出

SPI_SCK_PxM0 = IO_OUT_PUT_PP_M0 << SPI_SCK_PIN_BIT;

SPI_SCK_PxM1 = IO_OUT_PUT_PP_M1 << SPI_SCK_PIN_BIT;

SPI_MOSI_PxM0 = IO_OUT_PUT_PP_M0 << SPI_MOSI_PIN_BIT;

SPI_MOSI_PxM1 = IO_OUT_PUT_PP_M1 << SPI_MOSI_PIN_BIT;

SPI_NSS_PxM0 = IO_OUT_PUT_PP_M0 << SPI_NSS_PIN_BIT;

SPI_NSS_PxM1 = IO_OUT_PUT_PP_M1 << SPI_NSS_PIN_BIT;

//MISO 配置为输入

SPI_MISO_PxM0 = IO_IN_PUT_ONLY_M0 << SPI_MISO_PIN_BIT;

SPI_MISO_PxM1 = IO_IN_PUT_ONLY_M1 << SPI_MISO_PIN_BIT;

//时钟置低

SPI_SCK = 0;

//MOSI MISO NSS置高

SPI_MOSI = 1;

SPI_MISO = 1;

SPI_NSS = 1;

}

/*****************************************************

    功能：SPI 收发一个字节

***************************************************/

uint8_t drv_spi_read_write_byte( uint8_t TxByte )

{

uint8_t i = 0, Data = 0;

spi_set_clk_low( );

for( i = 0; i < 8; i++ )//一个字节8byte需要循环8次

{

/** 发送 */

if( 0x80 == ( TxByte & 0x80 ))

{

 spi_set_mosi_hight( ); //发送的位为 1 则置高IO引脚

}

else

{

 spi_set_mosi_low( );//发送的位为 0 则置低IO引脚

}

TxByte <<= 1; //数据左移一位，先发送的是最高位

spi_set_clk_high( ); //时钟线置高

_nop_( );

/** 接收 */

Data <<= 1; //接收数据左移一位，先接收到的是最高位

if( 1 == spi_get_miso( ))

{

  Data |= 0x01; //如果接收时IO引脚为高则认为接收到 1

}

spi_set_clk_low( ); //时钟线置低

_nop_( );

}

return Data; //返回接收到的字节

}

/*****************************************************

    功能：SPI 收发一个字节

***************************************************/

void drv_spi_read_write_string( uint8_t* ReadBuffer, uint8_t* WriteBuffer, uint16_t Length )

{

spi_set_nss_low( ); //片选拉低

while( Length-- )

{

*ReadBuffer = drv_spi_read_write_byte( *WriteBuffer ); //收发数据

ReadBuffer++;

WriteBuffer++; //读写地址加1

}

spi_set_nss_high( );  //片选拉高

}

3.3 主机 LCD 显示程序设计

       LCD1602A字符液晶能显示2行，一行16个ASKII字符，共32个字符，LCD显示有写命令指令和写数据指令。写状态指令是设置显示状态，比如开显示，关显示，设置显示位置，设置显示模式等，写数据指令是把字符对应的编码写入数据寄存器，对应ASKII码就显示出来。图是LCD显示功能流程图。

LCD显示代码：

/*****************************************************

    功能：IO口定义

***************************************************/

sbit E=P2^7;

sbit RW=P2^6;

sbit RS=P2^5;

 /*****************************************************

    功能：1ms延时

***************************************************/

void delay(uint k)

{

  k=k*125;

  while(k--);

}

/*****************************************************

    功能：写命令

***************************************************/

void cmd_w(uchar cmd)

{

  RW=0;

  RS=0;

  E=1;

  P1=cmd;

  delay(1);

  E=0;

}

/*****************************************************

    功能：写数据

***************************************************/

void dat_w(uchar dat)

{

  RW=0;

  RS=1;

  E=1;

  P1=dat;

  delay(1);

  E=0;

}

/*****************************************************

    功能：清屏

***************************************************/

void lcd_clear(void)

{

  cmd_w(0x01);   //清屏

  cmd_w(0x02);   //清屏回到左上角

}

/*****************************************************

    功能：初始化

***************************************************/

void Lcd1602_init(void)

{

  cmd_w(0x38);

  cmd_w(0x0c);

  cmd_w(0x06);

  cmd_w(0x01);

  cmd_w(0x80);

}

/*****************************************************

    功能：光标定位

***************************************************/

void gotoxy(uchar x,uchar y) //x是行数,y是列数

{

 if(x==1)

 {cmd_w(0x80+y);}

 else

 {cmd_w(0xc0+y);}

}

/*****************************************************

    功能：显示字符

***************************************************/

void dsp_ch(uchar _ch)

{

dat_w(_ch);

}

3.4 主机时钟驱动程序设计

      时钟芯片DS1302和主机是SPI串行通信，设计采用软件模拟SPI通信。

DS1302时钟芯片代码：

/**********************************************************

 函数功能：发送数据1byte

***********************************************************/

void  inputbyte(uchar dat)

{

    uchar i;

for ( i=8; i>0; i-- ) //循环8次移位

         {

              SCLKoff;

    NOP;

    NOP;

    if(dat&0x01)

                   DIOon; //每次传输低字节

    else

         DIOoff;

    NOP;

    NOP;

              dat >>= 1; //右移一位

              SCLKon;

    NOP;

    NOP;

    NOP;

    NOP;

         }

}

/**********************************************************

 函数功能：读数据1byte

***********************************************************/

uchar  outputbyte(void)

{

          uchar i;

uchar dat=0;

for ( i=8; i>0; i-- ) //循环8次移位

         {

      dat >>= 1; //右移一位

    NOP;

    NOP;

    SCLKoff;

    NOP;

    NOP;

              if(P32)

    dat|=0X80;

    NOP;

    NOP;

                SCLKon;

    NOP;NOP;NOP;NOP;

         }

return(dat);

}

/******************************************************

 函数功能：发送数据到对应地址

**********************************************************/

void write1302 (uchar addr,dat )

{

    CEoff; //CE引脚为低，数据传送中止

    NOP;

NOP;

    SCLKoff; //清零时钟总线

    NOP;

NOP;

    CEon; //CE引脚为高，逻辑控制有效

NOP;NOP;NOP;NOP;

    inputbyte(addr);  //发送地址

    inputbyte(dat); //发送数据

    CEoff;

}

/**********************************************************

 函数功能：读取时间

***********************************************************/

 uchar read1302 (uchar addr)

{

    uchar dat,data_buff;



CEoff;

    NOP;

NOP;

    SCLKoff;

    NOP;

NOP;

    CEon;

NOP;NOP;NOP;NOP;

    inputbyte(addr);  //发送地址

    dat=outputbyte();//读取数据

    SCLKon;

    NOP;

NOP;

    CEoff;

    data_buff=dat;

    data_buff/=16;

    dat=dat%16;

    dat=data_buff*10+dat;

    return (dat);

}

4.5 子机程序设计

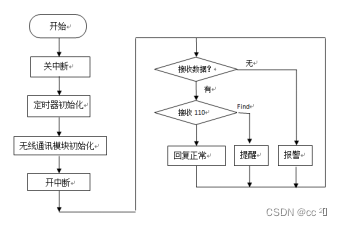

       子机程序设计和主机类似，初始化定时器和无线模块，接收主机信息，接收正确，判断接收报警信号还是查找信号，如果报警信号，回复正常，如果查找信号，蜂鸣器和LED提示。程序流程图。

四、系统调试测试与分析

4.1电路焊接

       用电烙铁将单片机、无线模块、DS1302时钟芯片、LED灯、蜂鸣器、液晶显示及电容、蜂鸣器、按键等器件焊接在电路板上，实物如图所示。

4.2系统调试

       通过下载线连接电脑与单片机，将C程序下载到单片机内，上电后，主机子机通信正常，主机LCD显示正常，LED灯灭，蜂鸣器不响，子机LED灯灭，蜂鸣器不响。如图：

       把子机拿到一定距离后，主机和子机报警，主机显示报警和报警时间，主机LED快速闪烁，蜂鸣器鸣响。子机LED快速闪烁，蜂鸣器鸣响。如图：
