碰到一个问题,就是做球面过已知4点,相当于是用这四点确定球的圆心和半径,本想瞄一下算法的,结果还是付费的,干脆自己搞一下。这个问题很简单,球心和半径满足如下关系:
显然可以得到四个方程,分别记为(1),(2),(3),(4),然后用后一个方程减去前面一个方程,可以得到:
其中:
而v就是待求的球心坐标,一旦计算出球心的坐标,则代入到(1)~(4)中任意一个即可求出球的半径。
编写程序如下:
% Q 四行三列,每行表示一个点的x,y,z坐标
function [center,radius]=sphere_4p(Q)
A=zeros(3);
b=zeros(3,1);
for k=1:3
A(k,:)=2*(Q(k+1,:)-Q(k,:));
b(k)=Q(k+1,1)^2-Q(k,1)^2+Q(k+1,2)^2-Q(k,2)^2+Q(k+1,3)^2-Q(k,3)^2;
end
if det(A)==0
error("4 points in a same plane");
end
center=A\b;
radius=0;
for k=1:3
radius=radius+(Q(4,k)-center(k))^2;
end
radius=sqrt(radius);
%以下为绘图
[x,y,z]=sphere(20);
X=x*radius+center(1);
Y=y*radius+center(2);
Z=z*radius+center(3);
mesh(X,Y,Z);
axis equal
hold on
scatter3(Q(:,1),Q(:,2),Q(:,3),'*');
% 设置坐标轴标签
xlabel('X');
ylabel('Y');
zlabel('Z');
运行该函数:
>> Q=[0 0 0; 3 0 0;0 4 0;0 0 12];
>> [c,r]=sphere_4p(Q)
c =
1.5000
2.0000
6.0000
r =
6.5000
上面的例子是过(0,0,0),(3,0,0),(0,4,0)和(0,0,12)四点确定球体的中心和坐标,由于取值的特殊性(符合勾股定理),很容易验证其圆心是(3/2,2,13/2)。

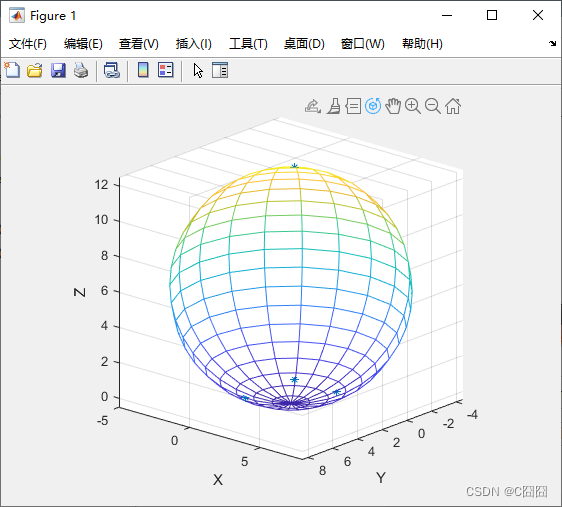

得到效果如下图:
