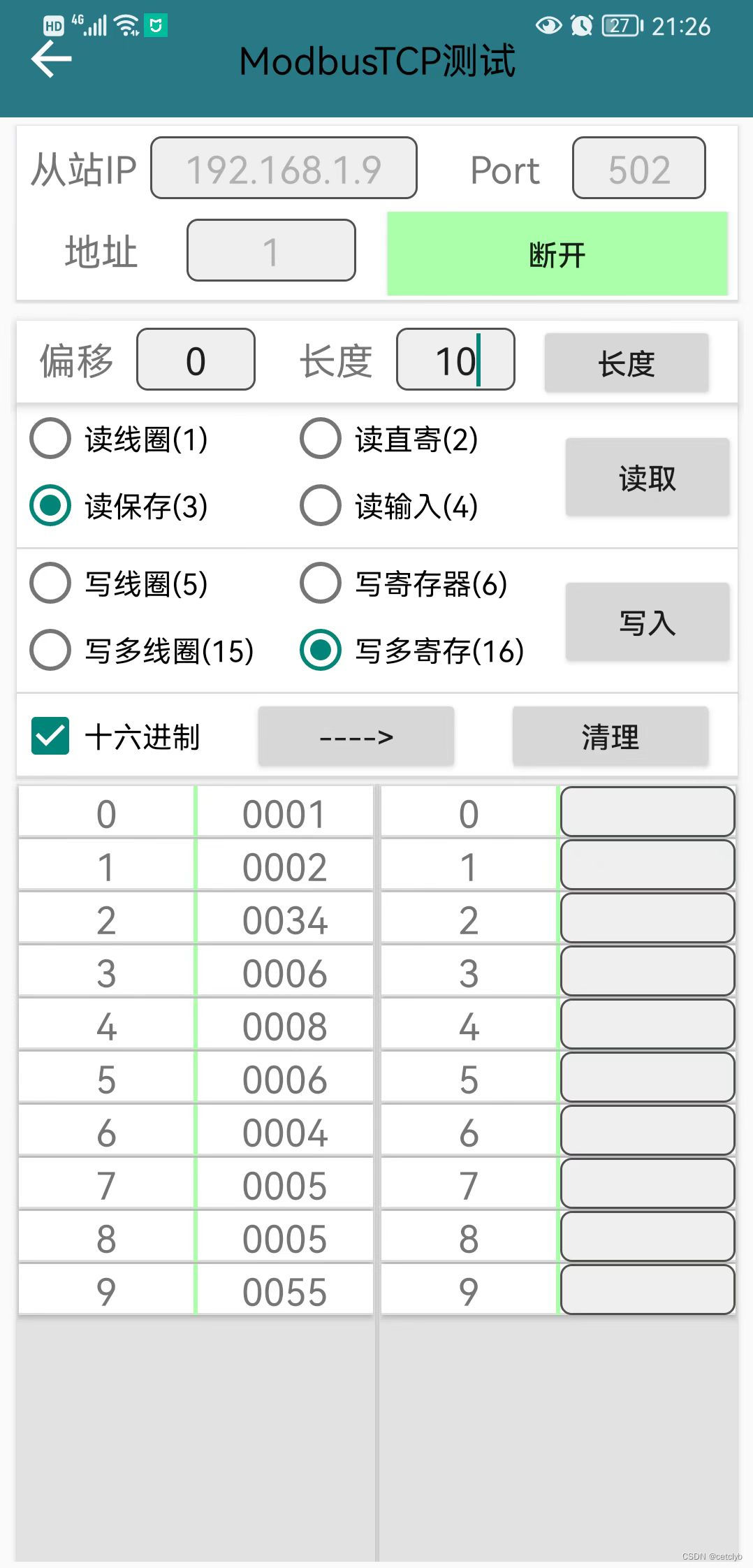

Modbus协议在工业现场使用比较频繁，为方便手机调试，在android上做了个ModbusTcp主站功能。
在这里插入图片描述
1：使用说明
作为主站，需要连接从站，因此需要配置从站IP、端口以及协议中从站地址。
连接成功后这些配置就不能修改。
偏移是需要读取或者写入的起始地址。
长度读取或者写入的总长度。

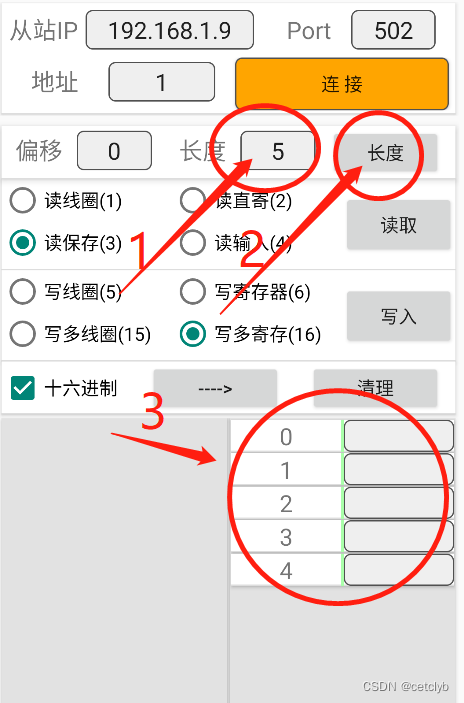

后边的长度按键是，为写入准备输入数据区数据。一般步骤先设定需要写入的长度，当然根据实际情况可以同时设置偏移量；在点击长度，就会在写入区生成需要写入长度项目，然后设定需要写入的值。
在这里插入图片描述
读取按键，按设定的地址和长度以及功能读取器从站数据，读回来的数据，如果是是3、4功能号的，选择了十六进制，就按十六进制展示；否则按十进制展示。
写入按键，从偏移量作为基地址写入从站。
清理按键是清理写入区内输入的内容，清理不会写入到从站。
“----->”传递按键，在有些情况下，可以直接把读取的实际传递到写入区，然后修改部分数据后，直接写入到从站。这样就不需要逐条输入，方便操作。
2：程序说明
页面上在读取展示区和写入输入区是两个ListView组件。读区的item是两个TextView，写入输入区是一个TextView和一个EditText。
ModbusTcp功能直接使用的是Modbus4Android的jar包。核心功能代码如下

private void modbusInit(String ip, int port) {
        ModbusReq.getInstance().setParam(new ModbusParam()
                        .setHost(ip)
                        .setPort(port)
                        .setEncapsulated(false)
                        .setKeepAlive(true)
                        .setTimeout(2000)
                        .setRetries(0))
                .init(new OnRequestBack<String>() {
                    @Override
                    public void onSuccess(String s) {
                        Log.d(TAG, "onSuccess " + s);
                        Intent i = new Intent("notifyText");
                        i.putExtra("act", "100");
                        i.putExtra("status", true);
                        i.putExtra("Message", "连接成功");
                        LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
                    }

                    @Override
                    public void onFailed(String msg) {
                        Log.d(TAG, "onFailed " + msg);
                        Intent i = new Intent("notifyText");
                        i.putExtra("act", "0");
                        i.putExtra("status", false);
                        i.putExtra("Message", "连接失败");
                        LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
                    }
                });
    }

    public void readCoil(int slaveid, int start, int len) {
        ModbusReq.getInstance().readCoil(new OnRequestBack<boolean[]>() {
            @Override
            public void onSuccess(boolean[] booleen) {
                Log.d(TAG, "readCoil onSuccess " + Arrays.toString(booleen));
                Intent i = new Intent("notifyText");
                i.putExtra("act", "1");
                i.putExtra("status", true);
                i.putExtra("Message", Arrays.toString(booleen));
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }

            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "readCoil onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "1");
                i.putExtra("status", false);
                i.putExtra("Message", "读取线圈失败");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, len);
    }

    public void readDiscreteInput(int slaveid, int start, int len) {

        ModbusReq.getInstance().readDiscreteInput(new OnRequestBack<boolean[]>() {
            @Override
            public void onSuccess(boolean[] booleen) {
                Log.d(TAG, "readDiscreteInput onSuccess " + Arrays.toString(booleen));
                Intent i = new Intent("notifyText");
                i.putExtra("act", "2");
                i.putExtra("status", true);
                i.putExtra("Message", Arrays.toString(booleen));
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "readDiscreteInput onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "2");
                i.putExtra("status", false);
                i.putExtra("Message", "读取线圈失败");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, len);
    }

    public void readHoldingRegisters(int slaveid, int start, int len) {
        //readHoldingRegisters
        ModbusReq.getInstance().readHoldingRegisters(new OnRequestBack<short[]>() {
            @Override
            public void onSuccess(short[] data) {
                Log.d(TAG, "readHoldingRegisters onSuccess " + Arrays.toString(data));
                Intent i = new Intent("notifyText");
                i.putExtra("act", "3");
                i.putExtra("status", true);
                i.putExtra("Message", Arrays.toString(data));
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }

            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "readHoldingRegisters onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "3");
                i.putExtra("status", false);
                i.putExtra("Message", "读取线圈失败");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, len);
    }

    public void readInputRegisters(int slaveid, int start, int len) {
        ModbusReq.getInstance().readInputRegisters(new OnRequestBack<short[]>() {
            @Override
            public void onSuccess(short[] data) {
                Log.d(TAG, "readInputRegisters onSuccess " + Arrays.toString(data));
                Intent i = new Intent("notifyText");
                i.putExtra("act", "4");
                i.putExtra("status", true);
                i.putExtra("Message", Arrays.toString(data));
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "readInputRegisters onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "4");
                i.putExtra("status", false);
                i.putExtra("Message", "读取线圈失败");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, len);
    }

    public void writeCoil(int slaveid, int start, boolean value) {
        ModbusReq.getInstance().writeCoil(new OnRequestBack<String>() {
            @Override
            public void onSuccess(String s) {
                Log.e(TAG, "writeCoil onSuccess " + s);
            }

            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "writeCoil onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "5");
                i.putExtra("status", false);
                i.putExtra("Message", "msg");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, value);
    }

    public void writeRegister(int slaveid, int start, int value) {
        ModbusReq.getInstance().writeRegister(new OnRequestBack<String>() {
            @Override
            public void onSuccess(String s) {
                Log.e(TAG, "writeRegister onSuccess " + s);
            }

            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "writeRegister onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "6");
                i.putExtra("status", false);
                i.putExtra("Message", "msg");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, value);
    }

    public void writeRegisters(int slaveid, int start, short[] value) {
        ModbusReq.getInstance().writeRegisters(new OnRequestBack<String>() {
            @Override
            public void onSuccess(String s) {
                Log.e(TAG, "writeRegisters onSuccess " + s);
            }

            @Override
            public void onFailed(String msg) {
                Log.e(TAG, "writeRegisters onFailed " + msg);
                Intent i = new Intent("notifyText");
                i.putExtra("act", "16");
                i.putExtra("status", false);
                i.putExtra("Message", "msg");
                LocalBroadcastManager.getInstance(getApplicationContext()).sendBroadcast(i);
            }
        }, slaveid, start, value);
    }

读函数把成功和失败都用广播播放出去。
写只把失败广播出去。
3：测试效果
程序功能基本满足现场测试需要，方便随时联调。在测试过程中出现程序闪退，经跟踪，闪退异常原因“java.lang.IndexOutOfBoundsException: Index: 99, Size: 10”，是ListView的adapter在更新数据时，老数据操作未完成引起。经修改程序后，未出现闪退情况。
