本文介绍了ADC中的关键参数INL（积分非线性）和DNL（微分非线性），DNL描述每个bit的误差，而INL是总体误差的积分。优化DNL对于提高ADC的精度至关重要，INL则作为整体误差的参考。理解这两个参数对于ADC的选型和设计具有重要意义。
INL：翻译过来叫“积分非线性”，指的是ADC全量程的误差数值。
DNL：翻译过来叫“微分非线性”，指的是ADC每个bit对应的误差值。
DNL参数

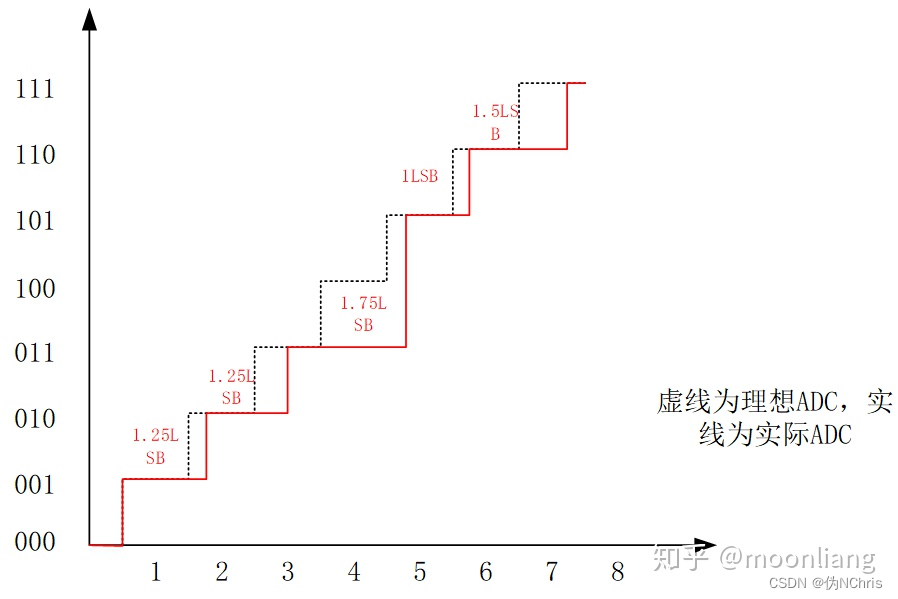

摘录了网上别人的图片，实际的每个bit不会刚好都是1lsb，因为各种原因，每一个bit会造成一些误差，DNL这是描述这种误差的值。
INL参数

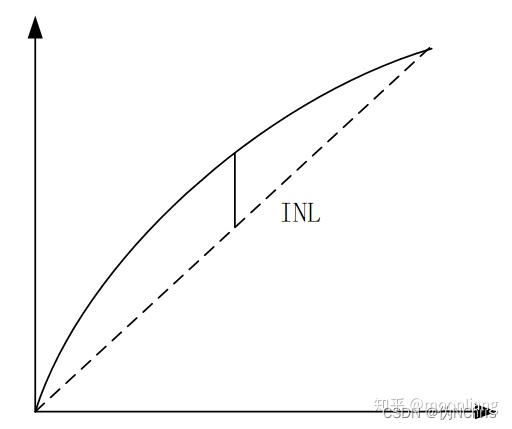

INL 则是对每个bit的误差进行积分，然后会总共算出一个误差值，算是这个ADC整体的误差。
PS：其中有一个比较坑的地方，如图如果往一个方向偏离，那么积分的误差就非常大，如果将数值放在理想的两端则会好很多。
总结
DNL代表了每一个位的误差，这个需要约稳定越好，即每个bit都相同，
INL 代表了总的误差，这个需要很好的去调教0偏等参数，能够优化总体的测量误差
个人感觉还是需要准确的DNL比较重要，INL 作为一个参考即可
