【H3C网络】3-VLAN配置小实验

第一章 前言

  在网络的配置中，我们会碰到一种情况就是不同部门之间的通信进行隔离，但是他们连接的同一台交换机/路由器；此时运用VLAN（即虚拟局域网）技术就可以很好的解决这个问题。形象的来说一个路由器/交换机所有连接的主机都在一张大的网内，VLAN可以把这张大网隔开，形成很多很多张小的网，不同网之间就可以实现隔离。

  本篇文章主要讲述VLAN配置以及通过HCL模拟器实现VLAN的实验配置。

第二章 端口及其VLAN相关概念

2.1端口状态概念

端口类型	报文帧携带VLAN标记	报文帧不携带VLAN标记
Access端口	丢弃该报文	为该报文打上VLAN标记为本端口的PVID
Trunk端口	判断本端口是否允许携带该VLAN标记的报文通过。如果允许则报文携带原VLAN标记进行转发，否则丢弃该报文	为该报文打上VLAN标记为本端口的PVID



端口类型	处理方式
Access端口	剥掉报文所携带的VLAN标记，进行转发
Trunk端口	首先判断报文所携带的VLAN  标记是否和端口的PVID相等。如果相等，则剥掉报文所携带的VLAN标记， 进行转发;否则报文将携带原有的VLAN标记进行转发

2.2VLAN概念

字段参数	解释说明
Support Minimum Vlan ID	该设备最小支持的VLAN ID号（此设备VLAN ID为1）
Support Maximum Vlan ID	该设备最大支持的VLAN ID号（此设备VLAN ID为4094）
Default VLAN ID	缺省（默认）VLAN ID（此设备的缺省VLAN ID为1）
VLAN ID	在该设备的VLAN ID表
Name	对应VLAN ID的名称
Port	该VLAN ID内的所有端口



第三章 VLAN配置实例

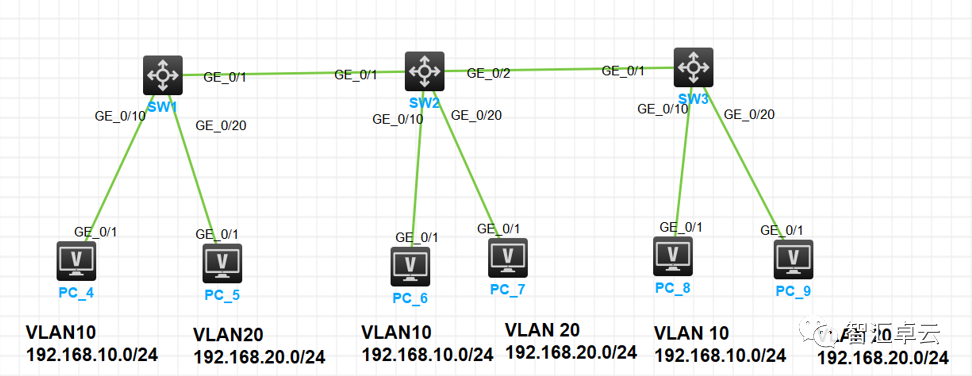

拓扑实例：

3.1 SW1基本配置

序号	配置代码	解释说明
1	<H3C>system-view	进入系统试图
2	[H3C]sysname SW1	设备重命名设为SW1
3	[SW1]undoinfo-center enable	关闭系统日志信息提示
4	[SW1]ntp-serviceenable	开启NTP时钟服务器
5	[SW1]exit	返回上一级
6	<SW1>save force	保存设备配置

3.2 SW2基础配置

序号	配置代码	解释说明
1	<H3C>system-view	进入系统试图
2	[H3C]sysname SW2	设备重命名设为SW2
3	[SW2]undoinfo-center enable	关闭系统日志信息提示
4	[SW2]ntp-service enable	开启NTP时钟服务器
5	[SW2]exit	返回上一级
6	<SW2>save force	保存设备配置

3.3 SW3基础配置

序号	配置代码	解释说明
1	<H3C>system-view	进入系统试图
2	[H3C]sysname SW3	设备重命名设为SW3
3	[SW3]undoinfo-center enable	关闭系统日志信息提示
4	[SW3]ntp-service enable	开启NTP时钟服务器
5	[SW3]exit	返回上一级
6	<SW3>save force	保存设备配置

3.4 VLAN的配置（SW1）

序号	配置代码	解释说明
1	System-view	进入系统视图
2	Vlan  10 20	创建vlan
3	interface  GigabitEthernet 1/0/10	进入端口
4	port  access vlan 10	加入vlan
5	Exit	退出
6	interface  GigabitEthernet 1/0/20	进入端口
7	Port  access vlan 20	加入vlan
8	exit	退出
9	interface  GigabitEthernet 1/0/1	进入端口
10	port  link-type trunk	设置为trunk类型
11	port  trunk permit vlan all	允许所有vlan通过
12	exit	退出
13	save force	保存配置

3.5 VLAN配置（SW2）

序号	配置代码	解释说明
1	System-view	进入系统视图
2	Vlan  10 20	创建vlan
3	interface  GigabitEthernet 1/0/10	进入端口
4	port  access vlan 10	加入vlan
5	Exit	退出
6	interface  GigabitEthernet 1/0/20	进入端口
7	Port  access vlan 20	加入vlan
8	exit	退出
9	Interface  range GigabitEthernet 1/0/1 to GigabitEther  1/0/2	进入端口
10	port  link-type trunk	设置为trunk类型
11	port  trunk permit vlan all	允许所有vlan通过
12	exit	退出
13	save force	保存配置

3.6 VLAN配置（SW3）

序号	配置代码	解释说明
1	System-view	进入系统视图
2	Vlan  10 20	创建vlan
3	interface  GigabitEthernet 1/0/10	进入端口
4	port  access vlan 10	加入vlan
5	Exit	退出
6	interface  GigabitEthernet 1/0/20	进入端口
7	Port  access vlan 20	加入vlan
8	exit	退出
9	interface  GigabitEthernet 1/0/1	进入端口
10	port  link-type trunk	设置为干道
11	port  trunk permit vlan all	允许所有vlan通过
12	exit	退出
13	save force	保存配置

如下图所示，即可实现同VLAN之间的通信，不同VLAN之间的隔离。

第四章 总结

    HCL模拟器安装及网络设备基础配置已完成，下一节就可以对网络设备进行配置远程管理口。
