工业光源中光源控制器使用讲解（以沃德普为例）

本文档介绍光源控制器的功能、接口定义、操作方法及接线指南，帮助用户快速掌握设备的使用技巧，实现高效控制光源设备。

---

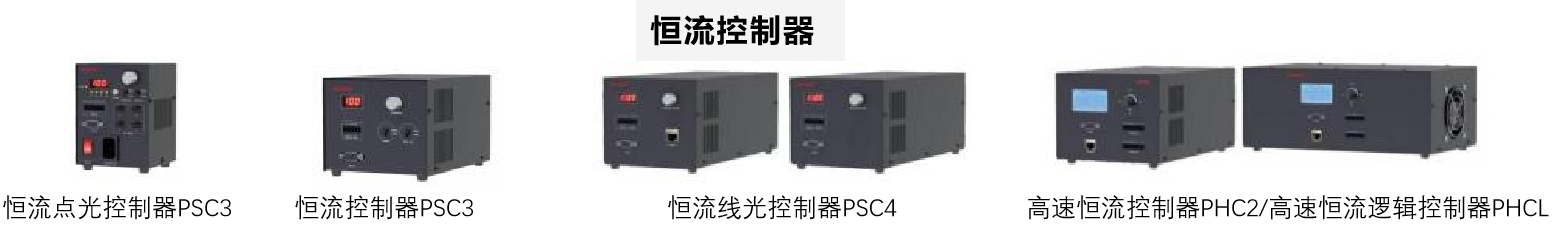

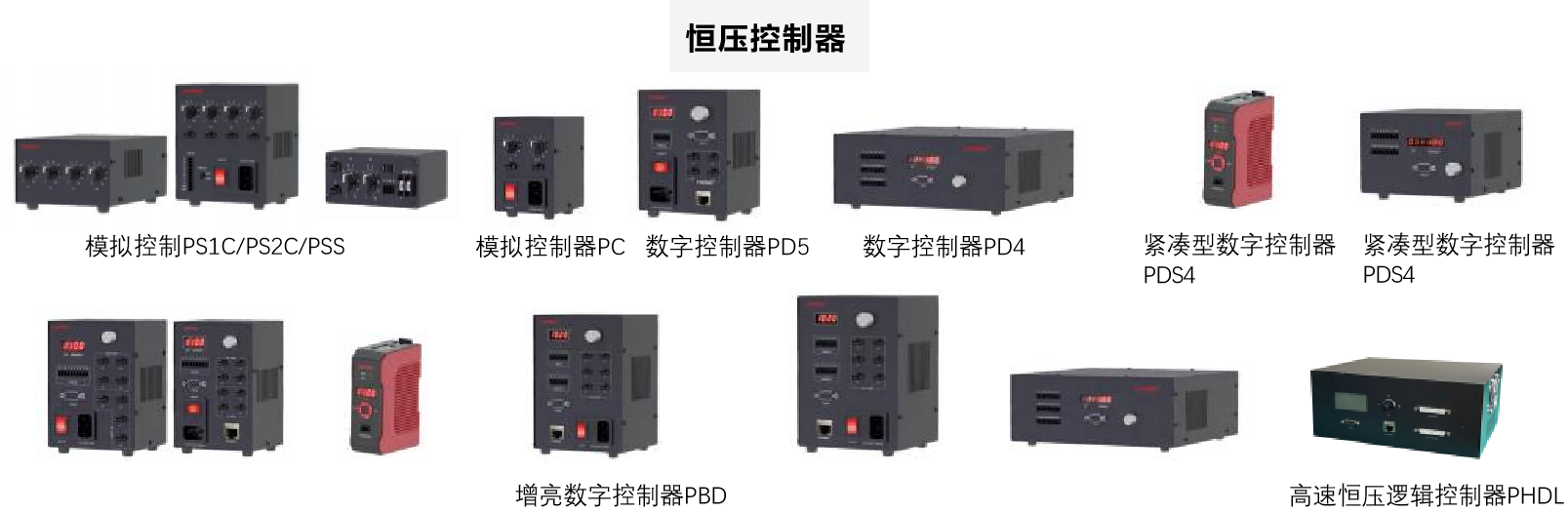

一、设备功能概述

光源控制器是一种多通道、多功能的光源管理设备，广泛用于工业自动化、实验室设备控制等领域。它具备亮度调节、通道独立控制、外部触发输入/输出等多种功能，适合精密光学实验和自动化场景。

---

二、外部接口说明

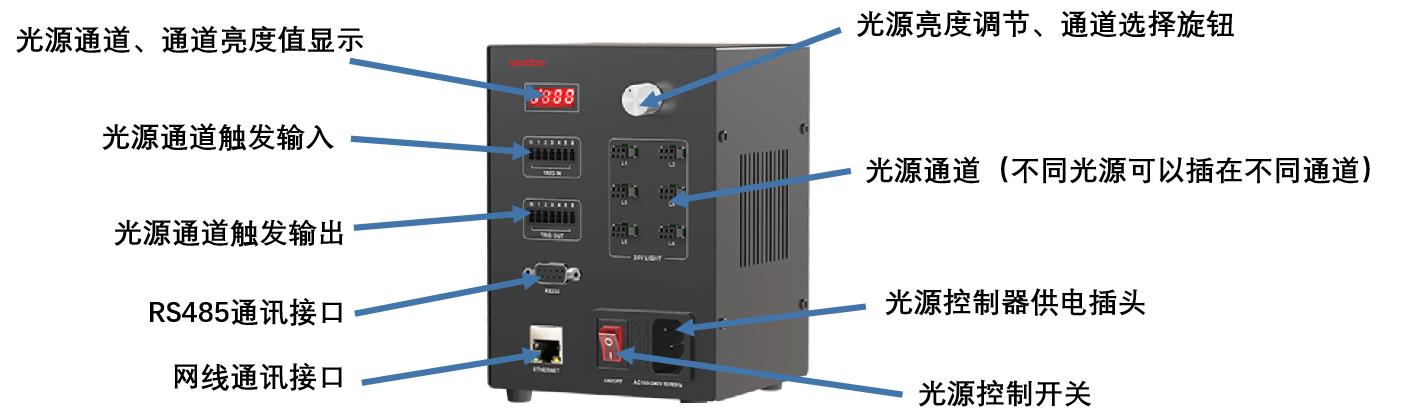

1. 面板功能介绍

1. 光源亮度调节旋钮

   • 用于调节光源亮度（范围：0～255），可实时调整选定通道的亮度值。

2. 通道选择旋钮

   • 用于选择需要控制的光源通道（范围：1～6）。

3. 数码显示屏

   • 显示当前通道编号、亮度等级及频闪参数。

4. 光源通道接口

   • 每个通道对应一个光源输出接口，可独立连接和控制光源设备。

5. 触发输入接口（TRIG IN）

   • 支持外部信号控制光源的开关或频闪，适合PLC等外部设备联动。

6. 触发输出接口（TRIG OUT）

   • 提供光源触发状态的反馈信号，用于与其他设备联动。

7. RS485通讯接口（目前以RS232为主流）

   • 适用于远程控制，通过串口与计算机或其他控制系统通讯。

8. 以太网通讯接口

   • 支持网络通讯，可在局域网中实现远程操作。

9. 供电接口与电源开关

   • 设备通过AC 100~240V供电，开关控制设备的开/关状态。

---

三、主界面操作

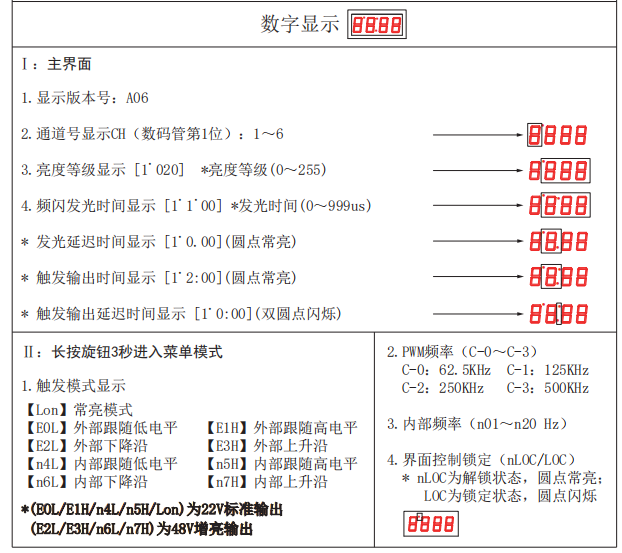

1. 数码显示屏信息

   • 通道号（CH）：显示当前选定的通道编号（1～6）。
   • 亮度等级：显示当前通道的亮度值（0～255）。
   • 频闪发光时间：设置光源频闪的发光持续时间（0～999微秒）。
   • 发光延迟时间：设置光源的启动延迟时间，适合复杂光源同步场景。
   • 触发输出时间：设置触发信号的持续时间，便于与外部设备协作。

2. 菜单模式设置

   • 进入菜单模式：长按旋钮3秒，进入菜单配置界面。
   • 触发模式选择：
     • 常亮模式（Lon）：光源持续点亮。
     • 外部触发模式（E0L/E1H）：根据低/高电平控制光源。
     • 增亮模式（E2L/E3H）：提供48V高亮输出。
   • PWM频率设置：C-0至C-3分别对应62.5KHz、125KHz、250KHz和500KHz。
   • 锁定功能：设置界面锁定状态（LOC/nLOC），避免误操作。

3. 注意事项

   • 触发常用E1H模式：光源跟随外部高电平信号点亮。此种模式，PLC通常给出足够时长的高电平信号，光源在此时间范围内点亮，避免出现因光源发光时间较导致的图像较暗或黑图现象
   • 增量控制器最长发光时间为999微秒：为防止因与相机不同步导致出现黑图，相机常用控制器触发，PLC点亮光源，光源触发相机拍照

---

四、接口接线指南

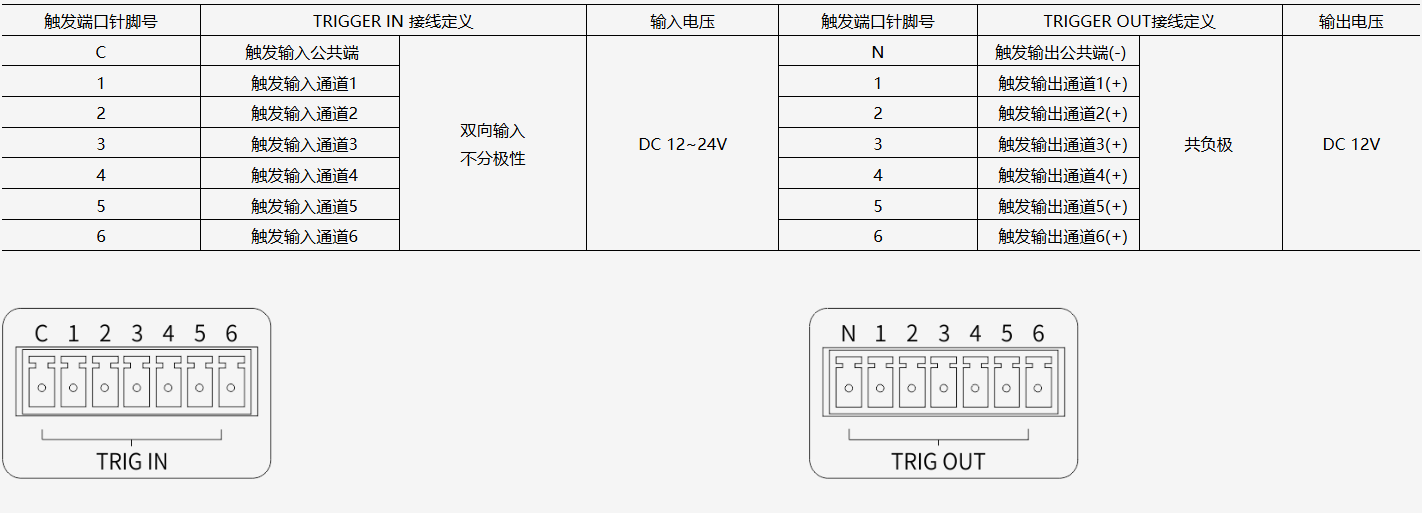

1. 触发输入接口（TRIG IN）

• 针脚定义：
  • C：公共端。
  • 1-6：分别对应通道1至通道6的输入信号。
• 输入特性：
  • 支持DC 12～24V输入，双向输入（不分极性）。

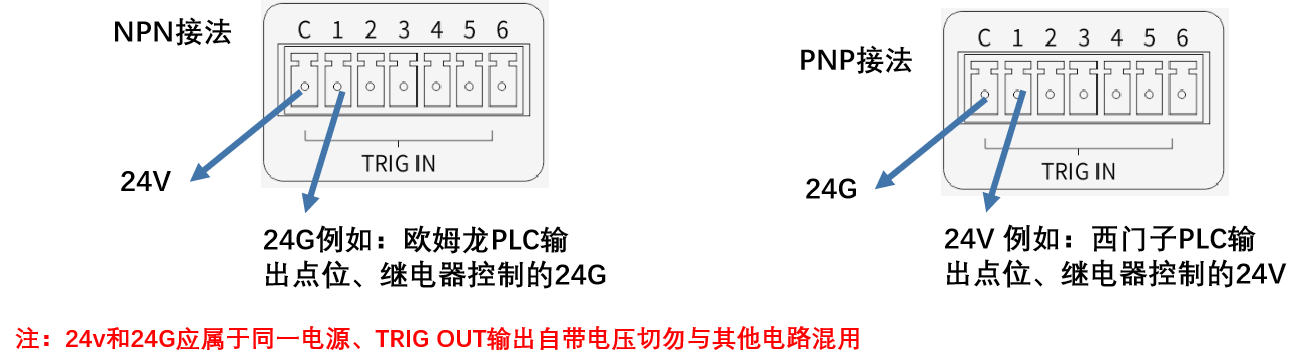

• 接线方式：
  • NPN接法：
    • 24G连接公共端C，PLC或继电器的负端分别连接1-6通道针脚。
  • PNP接法：
    • 24V连接公共端C，PLC或继电器的正端分别连接1-6通道针脚。
• 注意事项：
  • 24V和24G必须来自同一电源，避免电压冲突。
  • 根据外部设备选择合适的NPN/PNP模式。

2. 触发输出接口（TRIG OUT）

• 针脚定义：
  • N：公共端（负极）。
  • 1-6：对应通道1至通道6的输出信号。
• 输出特性：
  • 输出电压：DC 12V。
  • 输出通道独立，公共负极设计。
• 注意事项：
  • 输出电压为设备自带，不可与其他电路混用。

---

五、操作流程

1. 基础操作

1. 将光源设备插入对应的光源通道接口。
2. 通过通道选择旋钮选择需要调节的光源通道。
3. 使用亮度调节旋钮设置光源的亮度等级。
4. 若需要频闪功能，设置频闪发光时间和延迟时间。

2. 外部控制操作

1. 根据外部设备（如PLC、继电器）的信号特性，选择NPN或PNP接法。
2. 正确连接触发输入接口，并设置触发模式。
3. 若需要联动其他设备，使用触发输出接口获取信号反馈。

3. 网络或串口控制

1. 连接RS485或以太网接口，与控制系统建立通讯。
2. 在上位机软件中设置通讯参数，实现远程控制。

---

六、注意事项

1. 供电要求
   • 确保供电电压符合设备要求（AC 100~240V）。
2. 正确接线
   • 接线前仔细检查接口定义，避免短路或电压不匹配。
3. 避免混用输出电压
   • TRIG OUT输出为独立电压，不可与其他电路混用。
4. 信号同步性
   • 在高频闪光应用中，确保光源与相机或其他设备信号同步，避免图像异常。

---

七、常见问题与解决方法

1. 光源不亮

   • 检查供电状态，确保设备电源已开启。
   • 确认通道选择正确，并调整亮度值为非零。
   • 若使用外部触发，确保信号输入正常。

2. 输出信号异常

   • 检查TRIG OUT接口接线，确保负载设备与12V输出兼容。
   • 确认信号线连接正确，避免断开或短路。

3. 参数设置无效

   • 检查界面锁定状态（LOC），如已锁定，请先解锁。

---

八、总结

光源控制器通过多通道独立控制、亮度调节、外部触发功能，为用户提供灵活的光源管理方案。正确理解和操作设备功能，可实现稳定、高效的光源控制效果。在使用过程中，如遇到任何疑问，请参考本说明书或联系厂家技术支持。
