本文采用STM32F103C8T6开发板实现了串口1和串口3的DMA空闲中断通信,在串口3上还添加了SP485,实现了485方向控制,
串口1的针脚为PA9和PA10
串口3的针脚为PB10和PB11,
由于在串口3添加了485模块,所以必须控制数据收发的方向控制,只有485模块的DE和RE为低电平时才能接收,高电平时才能发送,方向控制的针脚为PB0和PB1.实现代码如下:
/* USER CODE BEGIN Header */
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
******************************************************************************
* @attention
*
* Copyright (c) 2024 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "dma.h"
#include "usart.h"
#include "gpio.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/*
PB1 RE 一 接收器输出使能(低电平有效)
PB0 DE — 驱动器输出使能(高电平有效)
*/
void rs485_rx_enable()
{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
}
void rs485_tx_enable()
{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
}
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
unsigned char rx[256];
/*
DMA/中断传输完成的回调,仅表示数据已从缓冲区转移到外设
而非物理发送完成的回调
*/
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart){
if(&huart1 == huart){
}else if(&huart3 == huart){
//物理发送完成的判断,在此启动RS485接收使能
while(!(huart->Instance->SR & UART_FLAG_TC));
//保持电平稳定一小会
uint32_t j = 0;
while(j++<0x1FFF){}
rs485_rx_enable();
}
HAL_UARTEx_ReceiveToIdle_DMA(huart,rx,sizeof(rx));
__HAL_DMA_DISABLE_IT(huart->hdmarx, DMA_IT_HT);
}
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart){
// 获取错误标志
uint32_t errors = huart->ErrorCode;
//严重错误,重新初始化
if(errors & (HAL_UART_ERROR_ORE | HAL_UART_ERROR_FE)){
HAL_UART_DeInit(huart);
HAL_UART_Init(huart);
}
// 清除所有错误标志
__HAL_UART_CLEAR_FLAG(huart, UART_FLAG_PE | UART_FLAG_FE | UART_FLAG_NE | UART_FLAG_ORE);
huart->ErrorCode = HAL_UART_ERROR_NONE;
HAL_UARTEx_ReceiveToIdle_DMA(huart,rx,sizeof(rx));
__HAL_DMA_DISABLE_IT(huart->hdmarx, DMA_IT_HT);
if(&huart3 == huart){
//485串口接收使能
rs485_rx_enable();
}
}
// dma
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size){
if(huart == &huart1){
}else if(huart == &huart3){
rs485_tx_enable();
}
HAL_UART_Transmit_DMA(huart,rx,Size);
__HAL_DMA_DISABLE_IT(huart->hdmatx, DMA_IT_HT); //禁用半发送中断
}
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_DMA_Init();
MX_USART1_UART_Init();
MX_USART3_UART_Init();
/* USER CODE BEGIN 2 */
rs485_rx_enable();
HAL_UARTEx_ReceiveToIdle_DMA(&huart3,rx,sizeof(rx));
__HAL_DMA_DISABLE_IT(huart3.hdmarx, DMA_IT_HT);
HAL_UARTEx_ReceiveToIdle_DMA(&huart1,rx,sizeof(rx));
__HAL_DMA_DISABLE_IT(huart1.hdmarx, DMA_IT_HT);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
uint32_t t = HAL_GetTick();
while (1)
{
HAL_Delay(300);
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_14);
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_15);
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI_DIV2;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL16;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
本文的源代码路径:
https://gitee.com/ws_22/stm32f103c8t6_pra.git

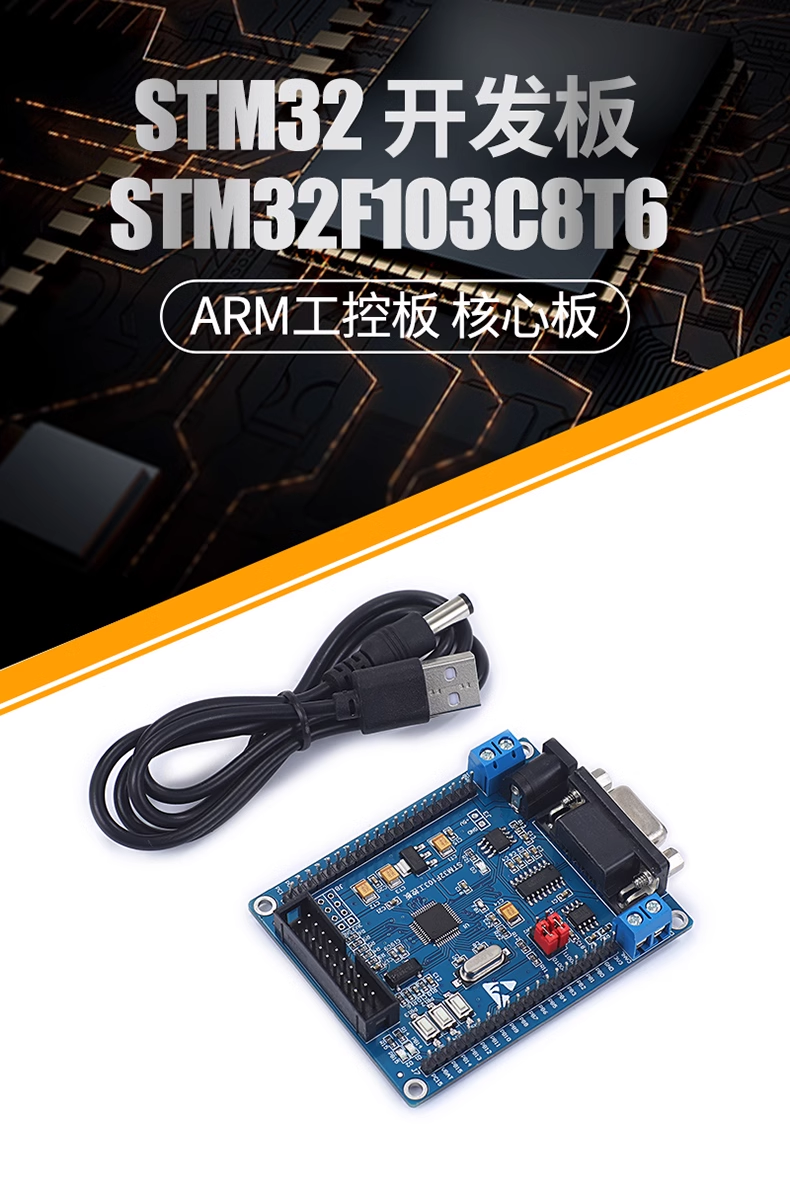

本文购买的开发板链接为
https://detail.tmall.com/item.htm?_u=jj6l3bb022c&id=603158830001&spm=a1z09.2.0.0.3c6a2e8dIsFwEC
选的是单路RS485工控板
