本文详细介绍了在GNS3环境中使用OSPF、RIP和静态路由的混合架构进行网络配置的实验过程。从路由重分发命令到各设备及PC机的IP配置，再到动态路由学习和全网互通的检查，每个步骤都有清晰的操作指南。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

OSPF动态路由协议高级配置

路由重分发配置

一.路由重分发配置命令：

Router(config-router)#redistribute protocol metric metric-value metric-type type-value subnets

二.路由重分发配置实例：

OSPF协议与RIP协议

router rip                               //在rip协议中注入ospf协议

  redistribute ospf metric 10            //metric为度量值，这里标准为跳数

router ospf 1                            //在ospf协议中注入rip协议

  redistribute rip metric 200 subnets    //度量值为带宽

OSPF重分发静态路由

router ospf 1

  redistribute static metric 100 subnets metric-type2

OSPF重分发默认路由

 router ospf 1

  network 192.168.0.0 0.0.0.255 area 0

  default-information originate metric 10 netric-type 1

ip route 0.0.0.0 0.0.0.0 10.0.1.1

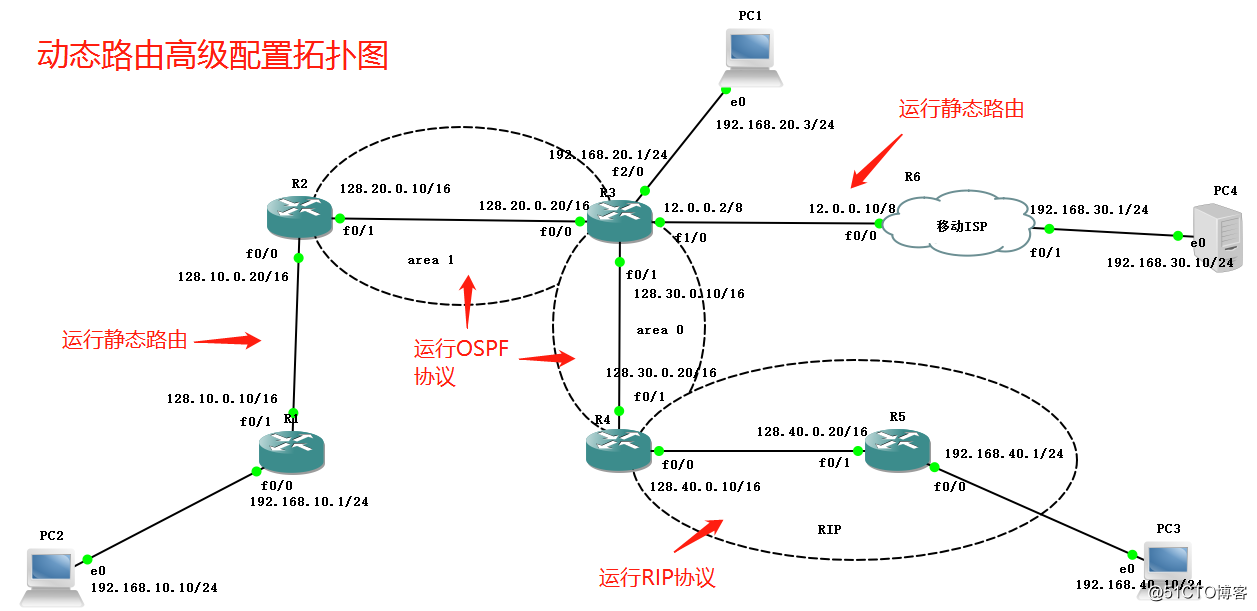

建立实验拓扑图并完成先期准备

多种动态路由混合架构实验——OSPF协议+RIP协议+静态路由

实验环境准备：GNS3中的6台路由器，四台PC机

打开GNS3

1、按照拓扑图完成路由间的连接（注意：R3路由需要右键点击选择configure，在Slots中添加两块NM-1FE-TX工作单板。）

2、将R6路由图标样式修改为cloud云样式，这里将R6路由模拟为移动ISP。

3、将各个设备连接并开启。

正式开始实验过程

第一步：根据拓扑图对路由设备端口进行配置

R1

R1#configure terminal                                    //进入全局模式
R1(config)#interface fastEthernet 0/0                    //进入f0/0接口
R1(config-if)#ip address 192.168.10.1 255.255.255.0      //设置IP地址与子网掩码
R1(config-if)#no shut
R1(co
