PLC-Recorder是一款基于以太网的高速数据采集软件，用于故障诊断、工艺过程数据连续记录等。对于现场大量存在的通过RS-485进行通讯的Modbus RTU设备，该如何采集呢？可以通过Modubs RTU到Modbus TCP的协议转换器来进行采集。
目前，国内这类协议转换器的品牌很多，价格已经很低，基本在500元以下了，只要进行一些简单配置，就可以实现众多Modbus RTU设备的数据采集。
一般来说，一个协议转换器可以通过RS-485总线同时与多个从站通讯，因此，TCP侧就需要知道从站的站点地址。对此，不同的厂家有不同的解决方案，下面简述其中的3种方案，应该能涵盖大部分的协议转换器了。
1、通过从站地址参数来进行区分

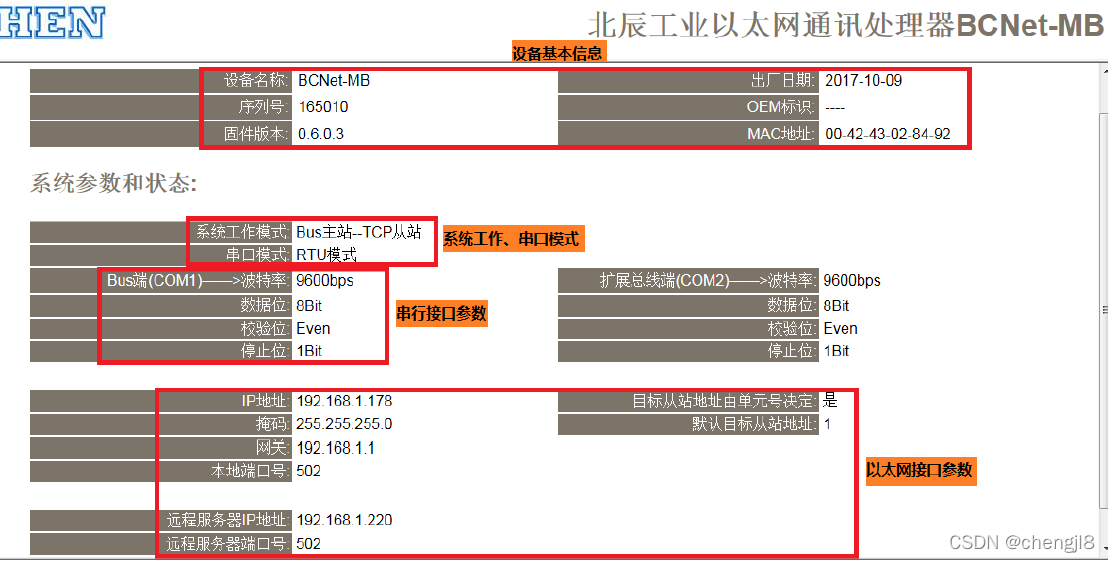

Modbus TCP电文也支持从站地址，因此，只要给定从站地址，就可以实现从站区别。比如，北辰的BCNet-MB模块就采用了这种方式。在配置好模块的IP地址和端口（一般是502）、485侧的网络参数后，即可进行通讯。模块的配置示意图如下：

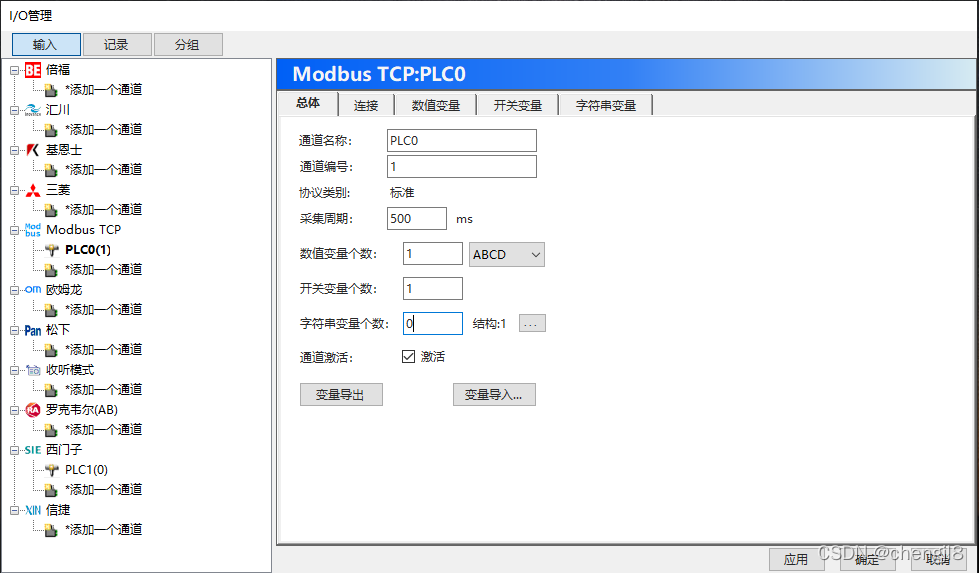

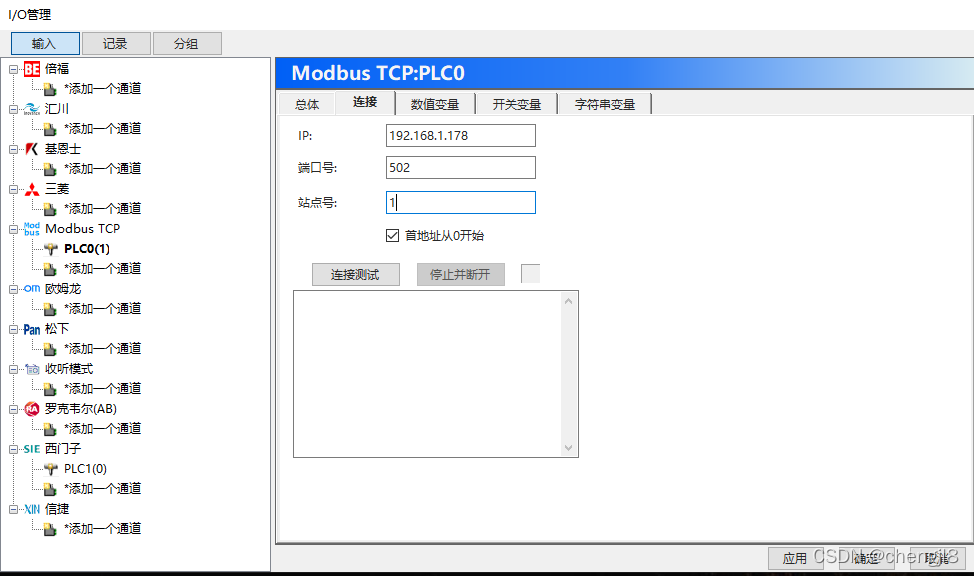

PLC-Recorder侧的配置如下，其中的站点号就是RTU从站的站号：
这种方案下，我们需要为每个从站建一个通道，比较浪费通道资源。
2、通过变量地址进行区分

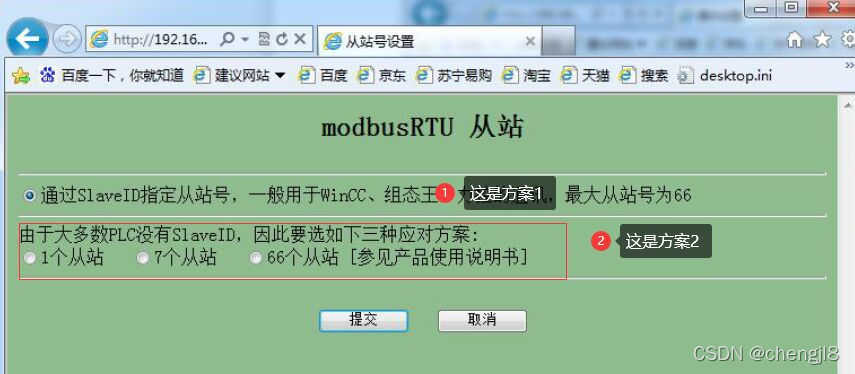

以大连德嘉的协议转换器为例（注意：它也支持方案1），如果需要采集多个从站，则协议转换器里启用选择从站的最大数量：
然后将站号放在变量地址里，规则如下：
1个从站：正常设置，不需要区分。

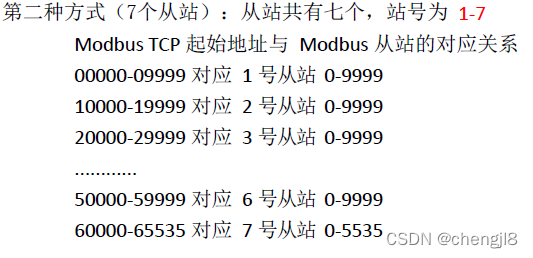

最多7个从站，将第5位作为从站号：

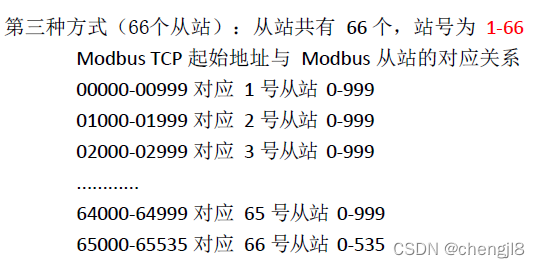

最多66个从站，将第4、5位作为站号：
PLC-Recorder里配置变量地址时，第6位为功能码（地址区间）。如果选择了“7个从站”，从站设备寄存器地址为03功能码（4xxxx），实际地址为20（十进制）。
1号从站寄存器地址定义为400020；
2号从站寄存器地址定义为410020；
3号从站寄存器地址定义为420020；
……
建变量时可能要地址+1，那就定义为400021、410021、420021……
这种方案下，我们仅需要一个通道，就可以完成所有从站的采集，还是有一定的优越性的。
3、通过端口号进行区分
有网友用有人的DR302进行从站数据采集的时候，就需要通过端口号来区分从站，在协议转换器里进行设置。这种方案下，我们也需要为每个从站建立一个通道。
4、小结
综上所述，国内协议转换器的品牌很多，价格已经很低，不像以前，只能从国外采购协议转换器，动辄上万元。朋友们可以借助这些协议转换器，方便地实现PLC-Recorder对于Modbus RTU设备的数据采集了。
2022年4月1日
