红外遥控器-VS1838B/HS0038红外接收方案（包含原理图+PCB+BOM表+程序）

红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低。红外遥控不具有穿过障碍物去控制对象的能力。

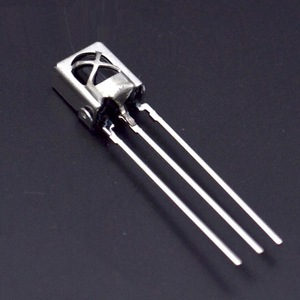

VS1838/BHS0038红外接收头，内部集成了监测，放大，滤波，解调等一系列电路处理输出基带信号。其实HS0038 和VS1838B 没什么区别，只是相比0038的性能更好

一、红外传感器原理

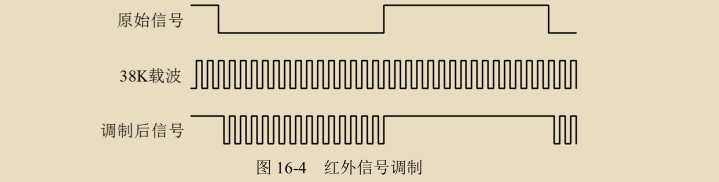

原始信号就是我们要发送的一个数据“0”位或者一位数据“1”位，而所谓 38K 载波就是频率为 38K 的方波信号，调制后信号就是最终我们发射出去的波形。我们使用原始信号来控制 38K 载波，当信号是数据“0”的时候，38K 载波毫无保留的全部发送出去，当信号是数据“1”的时候，不发送任何载波信号。

要想让 HS0038B 识别到 38K的红外信号，那么这个 38K 的载波必须要大于 10 个周期，这就限定了红外通信的基带信号的比特率必须不能高于 3800，那如果把串口输出的信号直接用 38K 调制的话，波特率也就不能高于 3800。

我们所学的是NEC协议的，其特征有：

1、 8位地址和8位指令长度

2、 地址和命令2次传输（确保可靠性）

<
