SolidWorks新手入门

快捷键

零件显示

• 三维旋转观察：鼠标中键
• 零件整体左右移动：Ctrl+鼠标中键
• 控制部分零件运动：鼠标左键或者鼠标右键
• 零件恢复视野中央： F
• 装配体中更改模型参数后重建模型：点击软件最上面菜单栏上的红绿灯按钮
• 零件复制： Ctrl+鼠标左键；拖动零件后先松开鼠标左键，再松开Ctrl
• 重建模型：Ctrl+B；更新装配体零件之间的配合关系

• 选择透明零件： Shift+鼠标左键；按住Shift键后，原本默认跳过的零件可被选择。

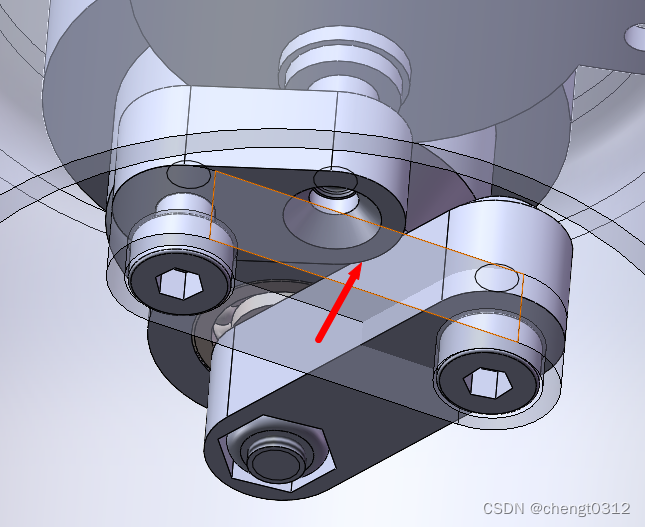

未按Shfit键时，鼠标移动到箭头位置效果

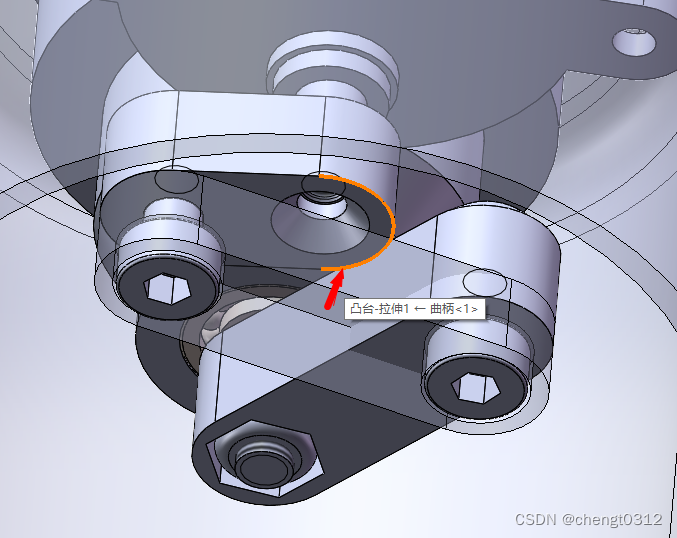

按Shfit键时，鼠标移动到箭头位置效果

零件

零件设计

旋转拉伸

• 围绕旋转轴，标记整个零件旋转后的尺寸，如下图所示

  选择智能尺寸，按照图中的步骤依次选择这两根轴即可。但要注意中心的轴为构造线。

零件装配体

零件插入

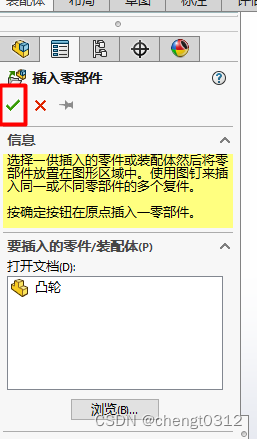

1. 为保证插入的零件和装配体坐标系重合，在插入零件的时候要点击这个对钩。


零件在装配体中的配合

1. 标准
   • 重合
   • 平行
   • 垂直
   • 相切
   • 同轴心
2. 高级
   • 对称
   • 宽度
     • 该配合约束可以约束两个零件，中心重合排布（约束：中心）
3. 机械
   • 凸轮
   • 槽口

子装配体与父装配体

运动关系

• 子装配体中的配合约束在默认情况下是无法在父装配体中运用的。要想使子装配体中的运动关系在父装配体中得到应用，可以按照如下所示进行调整：

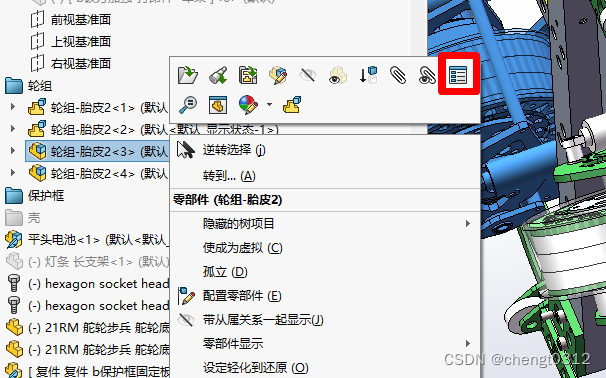

  • 点击子装配体，右键选择零部件属性

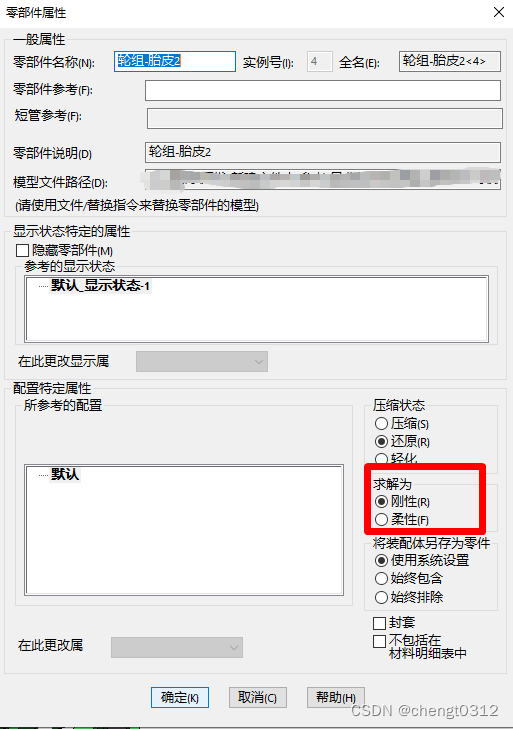

  • 在弹出的零部件属性窗口中，将求解为命令变更为柔性。默认刚性，即将整个零部件认为一个整体。
