OFM 里面重点是ISI,ICI, CP.这里面重点讲解一下CP. Cyclic prefix，循环前缀

也有很多博客文档讲过这个,外文有专门的一本书讲CP，这篇主要是初步了解CP，

如果有兴趣可以把CP 跟各种调制模式,以及星座图结合起来分析,多普勒效应结合起来研究。

之前在Bilibili 也看过爱立信的专家有用机器学习去做这块模型研究的。

1: single - carrier situation

2: multi - carrier situation

3 DFT & IDFT code

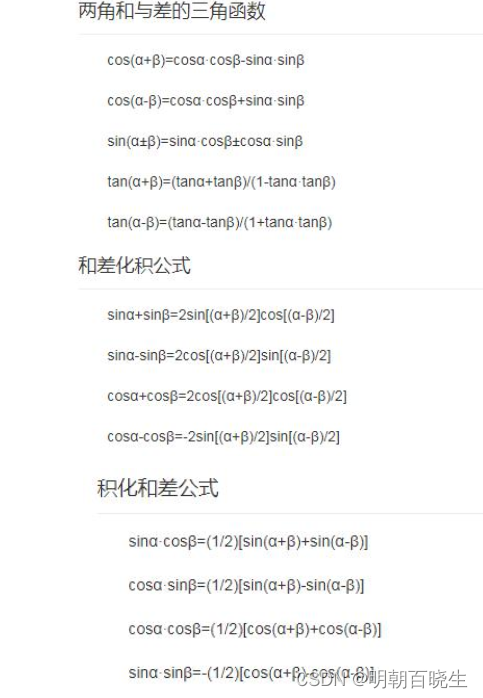

4: 常用三角函数公式

一 single -carrier

1.1 BPSK 译码问题

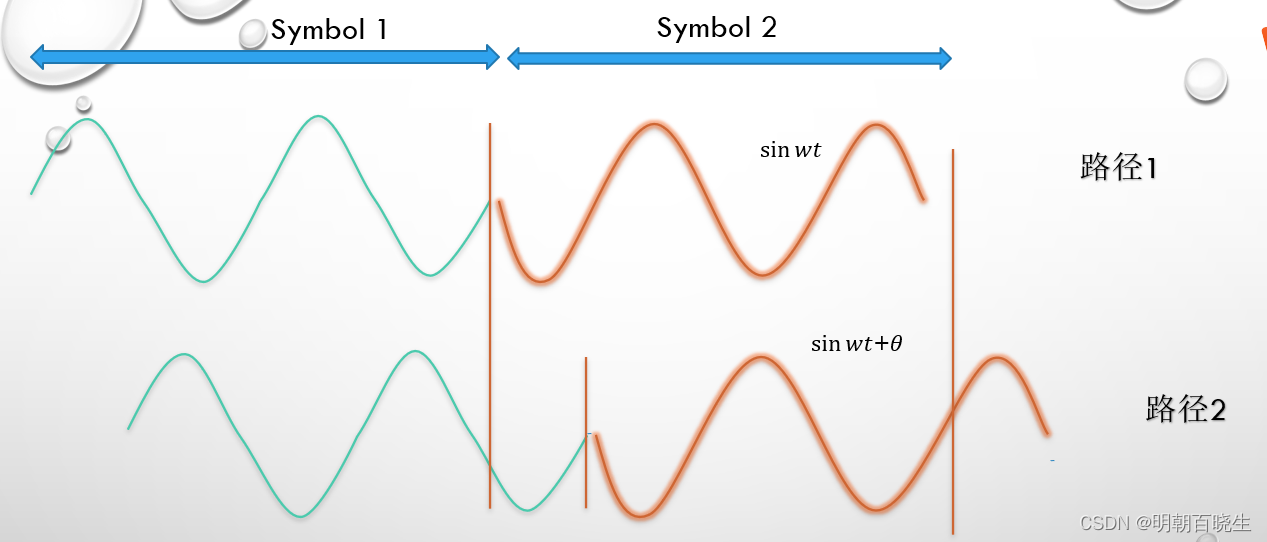

这里面我们以BPSK modulation 为例，发送两个symbols,

接收方想要译码出symbols 2 的时候，由于多径传输问题

假设原始发射的信号为：

$s(t)=sinwt$

收到的信号为

$r(t)=sinwt + sin(wt+\theta)$

根据和差化积公式

$r(t)=2 sin (wt+\frac{\theta}{2})cos \frac{\theta}{2}$

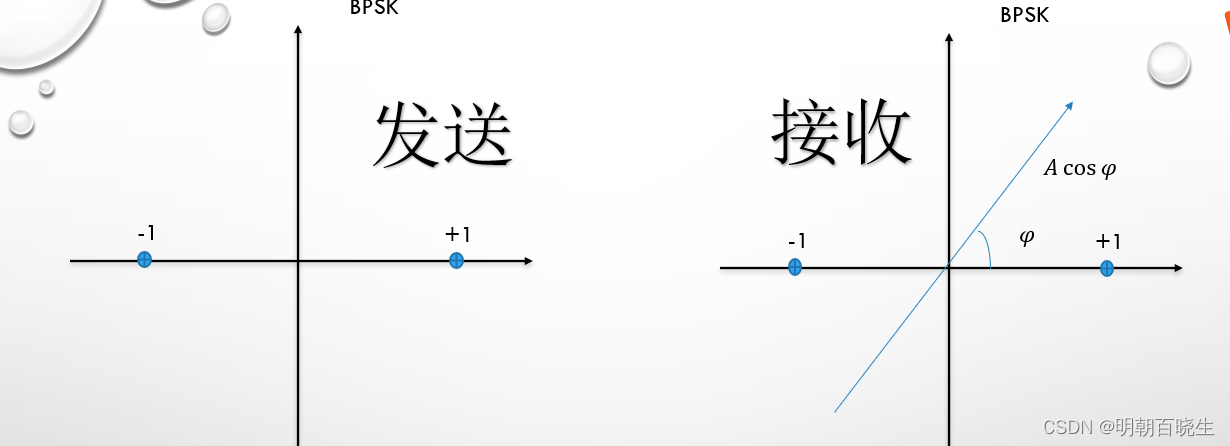

我们放到星座图里面看

1.2 星座图

$\varphi =\frac{\theta}{2}$

通过星座图可以看到：相位和幅度都发生了变化。

如果相位超过90度，会导致译码出错。

1.3 解决方案

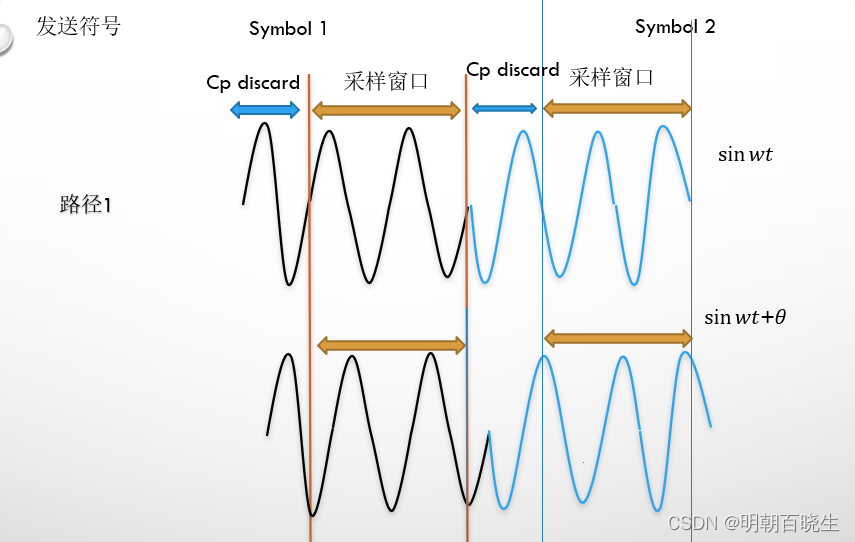

每个发送符号的前面加一个循环前缀,发送的信息格式 cp+msg

解码只解码msg 部分,cp部分discard.

缺点：

循环前缀长度越长,信道效率越低。

cp: 是发送symbols 1周期或几个周期的的组成

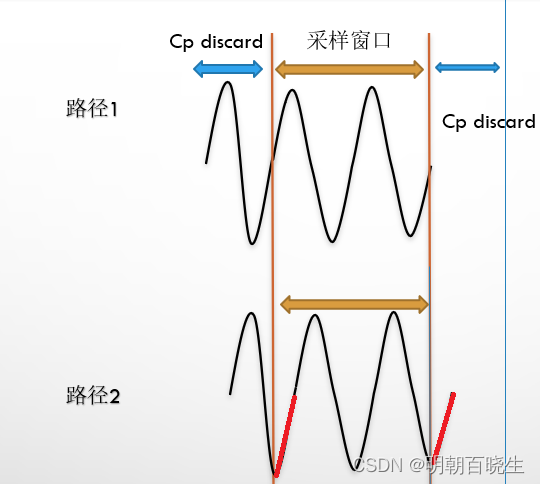

1.4 symbol 1 译码

如上图,symbols 1：

发送信息： cp+msg

译码的时候：

在采样窗口，第二个周期泄露掉的功率通过cp 泄露出来的功率补上了。

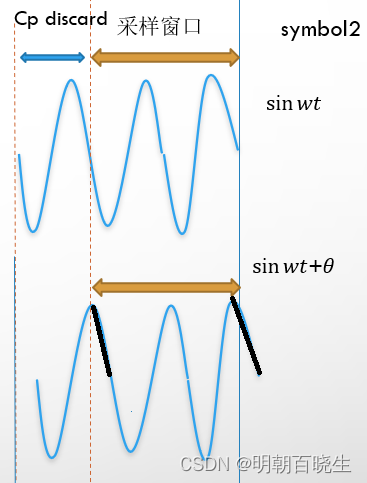

1.5 symbol2

原始信息是2个周期的正弦波，加上一个一个周期的cp

解码的时候，cp 部分丢弃

在采样窗口内，最后一个周期泄露出的能量，通过cp 部分能量补上了。

二 multi-carrier situation for ofdm

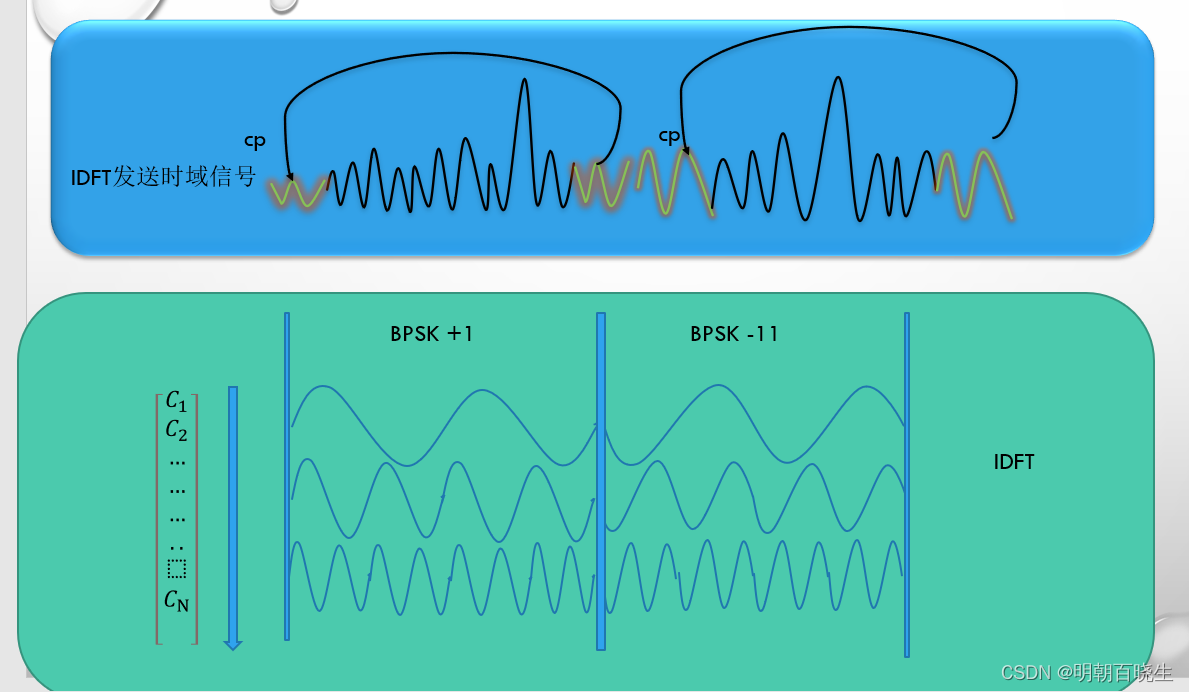

OFDM 通过离散傅里叶逆变换把输入的频域信息转换为时域信息

$x(t)=\frac{1}{N}\sum_{k=0}^{N-1}F(k)e^{j\frac{2\pi k}{N}t}$

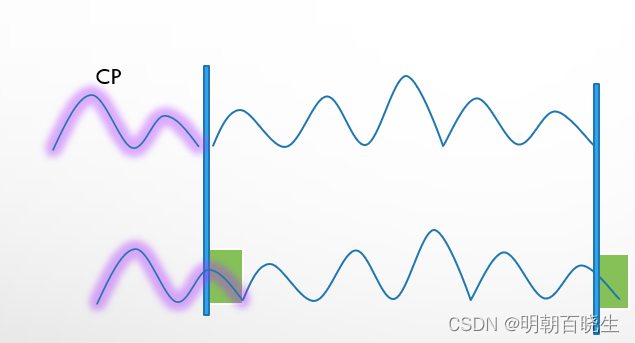

因为信号是叠加后的信号，没有单载波的周期了。解决方案，是把信号的后面一部分

拿到前面做为CP。

译码的时候跟single-carrier 是一样的，如下后面leak out 的energy，通过前面的

cp 部分补上来。

译码的时候，首先要重组,先把采样周期内CP 的长度拿到后面去

三 DFT & IDFT

DFT 公式

$F(k)=\sum_{t=0}^{N}x[t]e^{\frac{-j 2\pi k}{N}t}$

IDFT 公式

$x(t)=\frac{1}{N}\sum_{k=0}^{N}F(k)e^{\frac{2\pi k}{N}t}$

# -*- coding: utf-8 -*-
"""
Created on Tue Aug  2 11:51:23 2022

@author: chengxf2
"""
import numpy as np

#离散傅里叶变换#
def DFT(X):
    N = len(X)

    real  =[] #傅里叶变换的实部 cos
    img=[]  #傅里叶变换虚部 sin

    for k in range(N):

        w = -(2*np.math.pi/N)*k #角频率

        i = 0
        q = 0
        for t in range(N):
            x = X[t]
            theta = w*t #相位

            i = i+x*np.cos(theta)
            q = q+x*np.sin(theta)
        i = np.round(i,2)
        q = np.round(q,2)
        real.append(i)
        img.append(q)
    print(real)
    print(img)
    return real,img

#离散傅里叶逆变换#
def IDFT(real, img):

    N = len(real)

    for t in range(N):

        im = 0

        for k in range(N):
            w = (2*np.math.pi/N)*k #角频率
            theta = w*t
            a = np.cos(theta)*real[k]
            b = np.sin(theta)*img[k]
            im += (a-b)
            #b = b+q
        im= im/N
        im = np.round(im,1)

        #b = b/N
        #print("\n  时域信息 X[%d] = %d "%(t,im))

X =[1,2,3,4,5,6,7,8,9]
real,img =DFT(X)


IDFT(real,img)
