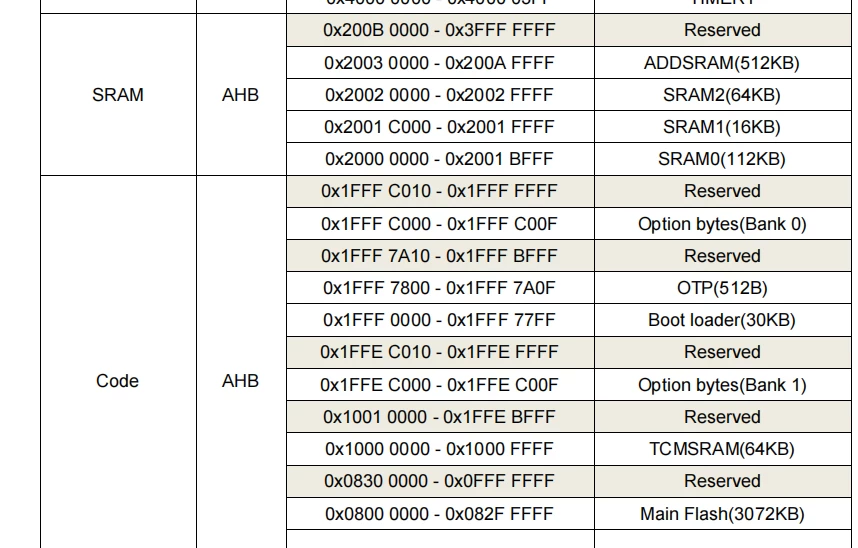

最近研究了下GD32F470芯片手册，发现标称的内存512KB，其实是连TCMSRAM一起算的，即TCMSRAM+SRAM0+SRAM1+SRAM2+ADDSRAM = 512KB, 其中SRAM0 - ADDSRAM 这段内存地址是连续的，从地址0x20000000开始。而TCMSRAM地址却是从0x10000000 - 0x1000FFFF, 即64KB。如下图：


所以第一个连续内存只能写448KB。GD32F450芯片也是有类似同上的分存分布。相当于存在两个内存堆了，目前使用RT-thread 提供的memheap 多内存堆使用方法，在 broad.c文件手动加上TCMSRAM初始化，经测试可以正常使用。

#define HEAP_TMCSRAM_BEGIN        (0x10000000)
#define HEAP_TCMSRAM_SIZE         (64*1024)

struct rt_memheap tcmsram;

void rt_hw_board_init()
{
	/* NVIC Configuration */
#define NVIC_VTOR_MASK              0x3FFFFF80
#ifdef  VECT_TAB_RAM
	/* Set the Vector Table base location at 0x10000000 */

	SCB->VTOR  = (0x10000000 & NVIC_VTOR_MASK);
#els
