ME使用Creo将PCB板装配导出EMN文件，Layout Engineer在Allegro导入该文件时，发现部分零件丢失

问题描述

Mechanical engineer(ME)使用Creo。
Layout engineer使用Allegro。
PCB板设计，MCAD与ECAD采用EMN文件进行协同，ME确定关键零件位置后，将三维装配转成EMX文件（xxx.emn）,Layout engineer将该文件导入到Allegro，发现部分零件丢失。

原因分析：

用文本编辑器打开导出的test.emn文件，发现29-6210-01并未导出。再次在Creo中导出EMN文件，发现以下warning。
warning解释：29-6210-01这个零件的原点(origin)相对于PCB板，在z轴方向是负值。简单来说，该零件与PCB板的接触面装入了PCB板中，无法导出改零件。

解决方案：

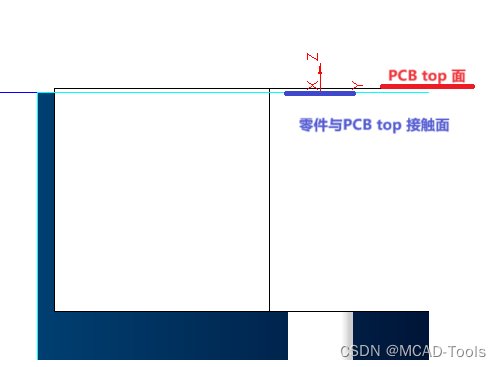

ME检查其装配，查看装配约束是否正确。如下图所示，该零件原点坐标轴PCB板内。 ME只需更新其装配约束，将零件原点移动到PCB top面上或者之外。该零件便能成功导出。

但ME往往会忽略这个warning。甚至不知道这个warning会出现在哪里。
在"ECAD Save As" 对话框中，注意check “Open log window”，所有与导出相关的信息都会在新的对话框中出现。
当然，在导出路径下，会有“ecad_out.log.xx”等log文件被自动保存下来，用文本编辑器打开改log文件，也可以回溯导出过程的问题。
