【论文】SEMANTIC IMAGE SEGMENTATION WITH DEEP CONVOLUTIONAL NETS AND FULLY CONNECTED CRFS

前段时间学习了DeepLab，这里花时间记录一下，感谢几位小伙伴的分享。DeepLab的主体结构事实上是参照VGG改造的，它的几个优点：首先是速度快（hole算法），另外是精确（CRF），然后是网络结构简单（采用了DCNN和CRF结合的形式）。下面简单记录一下DeepLab的结构和思想，第一部分介绍DCNN的结构创新，第二部分介绍Hole算法。

【1.1】Dense spatial score evaluation

1. 把VGG-16的全连接层改成卷积层

把最后的全连接层改造成卷积层，整个网络相当于变成了一个全卷积网络，这个方法不详细叙述，不了解的童鞋可以看看FCN或者SEGNET。但是原本的VGG有5个pooling层，这样的话在pooling5输出的的feature非常稀疏，即把原尺寸缩小了32倍（2^5，即整体的stride=32，计算公式为：strides(i)=stride(1)*stride(2)*…*stride(i-1)），这恰恰是全卷积网络的通病，所以我们需要得到更dense的图像。

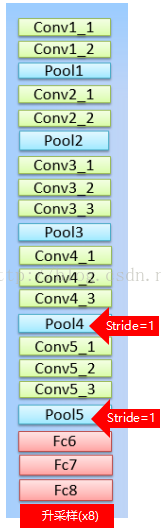

2. 为了让获得的图像更为dense，将pooling4、5的stride由2变为1，如下图：

这样的话尺寸就缩小为原本的8倍，但是这样的话之后节点的感受野就会发生变化。

这里有个感受野的计算公式：

RF=((RF-1)*stride)+fsize

感受野需要层后往前推，也就是“当前这一层的节点往前看能看到多少前几层的节点”。公式中假设当前层的RF=1，stride是上一层的步长，fsize是filter的尺寸,padding不影响感受野大小。这是一个递推公式。详细解释这个问题，请看下面的图：

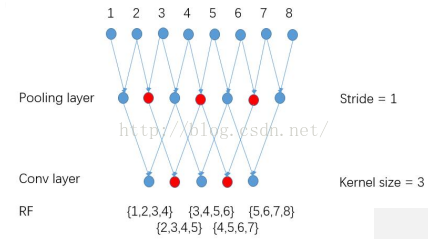

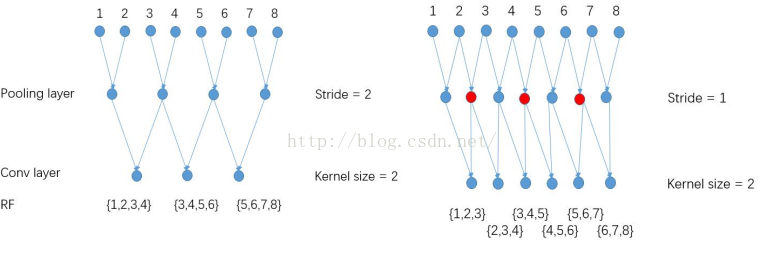

最左边的图就是VGG原来的结构，可以看到最下方的层往前看，能看到4个最上面层的节点，标号从左到右分别是{1,2,3,4}，{3,4,5,6}，{5,6,7,8}，右边是将pooling的stride变为1之后的图，显而易见，最下方的节点的RF减少，只能看到最上面层的三个节点。

为了解决这个问题，作者提出了Hole算法。

3. Hole算法

为了保证感受野不发生变化，某一层的stride由2变为1以后，后面的层需要采用hole算法。具体来讲就是将连续的连接关系是根据hole size大小变成skip连接的。pool4的stride由2变为1，则紧接着的conv5_1, conv5_2和conv5_3中hole size为2。接着pool5由2变为1, 则后面的fc6中hole size为4。同时由于Hole算法让feature map更加dense，所以网络直接用差值升采样就能获得很好的结果，而不用去学习升采样的参数了（FCN中采用了de-convolution）。

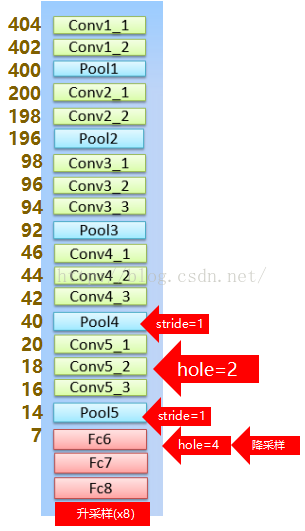

则网络结构变为：

要解释这个问题还是回到刚才那个简单一些的问题：

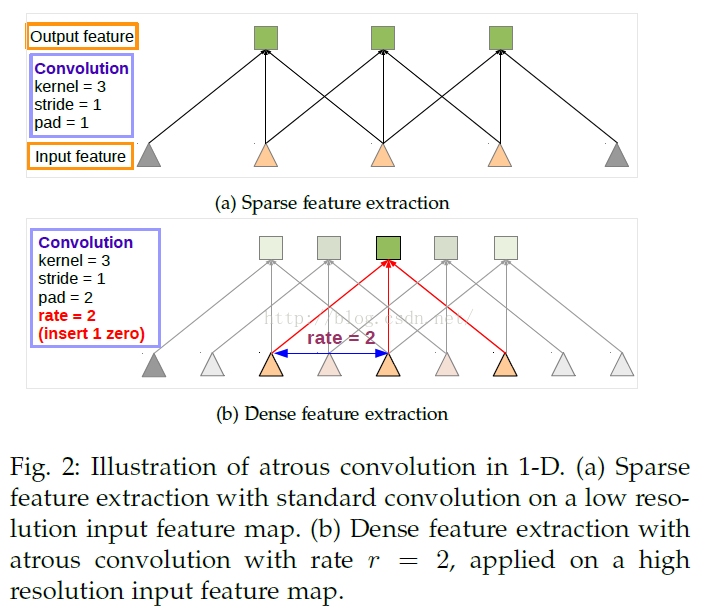

我们在下方的卷积层中应用Hole算法，可以看到最下方多了两个神经元，但是每个神经元感受野都没有变化，都能看到最上层的4个神经元。运用hole算法之后实际的kernel_size有个计算公式：ke = k + (k-1)(r-1)，这里的r是rate，其实就是input stride，一个意思。

4. 对VGG16进行finetune

将原来分类的1000类改为21类，因为要分割出21种物体，同时把损失函数改为交叉熵的形式。即对于样本集，p为真实分布，q为预测分布，则有：

这和逻辑回归的损失函数是一样的，只是将2类拓展到多类。不明白的童鞋可以去看看LR。

【1.2】Controlling the network’s respective field size

1. 对FC6的卷积核直接降采样

VGG16 的感受野是224*224（文中写的是这个，但是我觉得应该是212*212），把网络改为全卷积的话是404*404（fc6的卷积核大小是7*7）。但是这样做的话，这部分就会成计算速度提升的瓶颈，左右又提出一个做法，对第一层全连接层的卷积核做简单的降采样到4*4（3*3）, 计算速度变快，改成4*4的时候RF变为308，有兴趣的可以算一算。

2. 把FC6输出的feature map从4096减少到1024

以上两步都加快了运算速度。

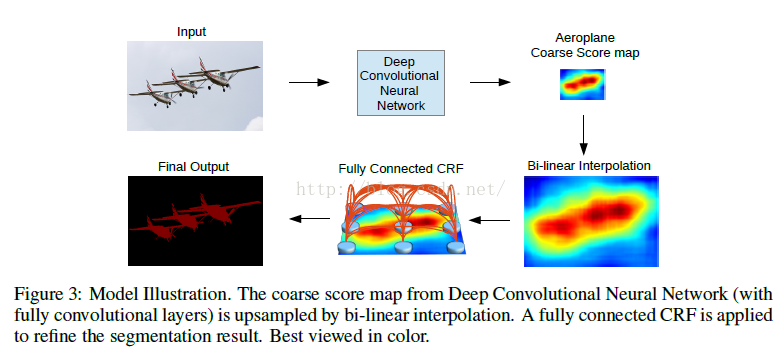

【2.1】在升采样之后加入CRF（条件随机场）精细化边缘

越深的网络分类越精确，但是因为不变性和大感受野导致定位不精确。此处加入CRF精细化边缘信息。

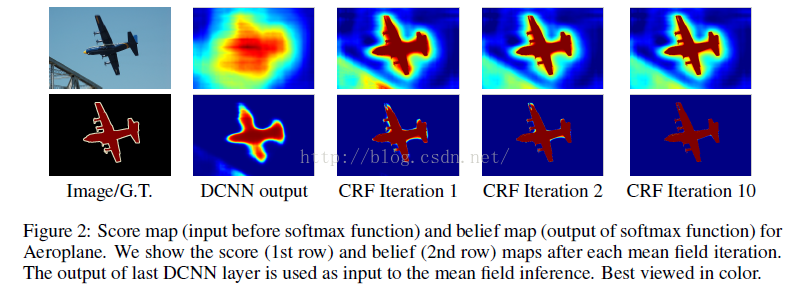

下图中第一行是在输入softmax之前做CRF得到的结果，下面一行是softmax的输出经过CRF得到的结果。

简单介绍一下CRF。我们用下面的公式来表示输出结果的整体能量，或者说混沌程度，称为能量函数（energy function）：

前一项代表像素的内聚程度，其中，其中P(xi)就是DCNN输出的score map在i这个像素上，它的真实标签的概率。

后一项代表相邻节点的相关程度

其中二元能量项描述像素点与像素点之间的关系，鼓励相似像素分配相同的标签，而相差较大的像素分配不同标签，而这个“距离”的定义与颜色值和实际相对距离有关。二元势函数描述的是每一个像素与其他所有像素的关系，所以叫“全连接”。

对每一个类（现在有21类）求解E(x)，当取到min E(x)时像素值最稳定。

【2.2】Multi-scale prediction

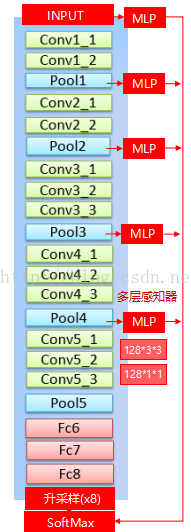

参考FCN的做法，将INPUT，pooling1，pooling2，pooling3，pooling4的输出结果信息传到sofftmax，因为随着层数的加深，一些细节还是会被丢失。具体的做法是在这几个地方加入多层感知机，其实就是3*3*128和1*1*128两个卷积层，最后再融合到softmax。

【3】实验对比

最后就是一个实验的对比，可以看到DEEPLAB+MSC+CRF+LARGEFOV的效果是最好的。

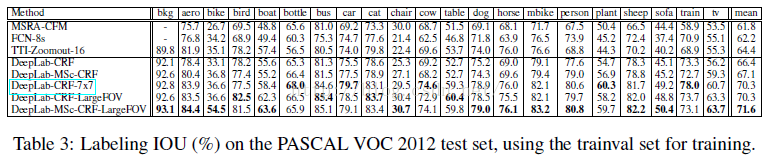

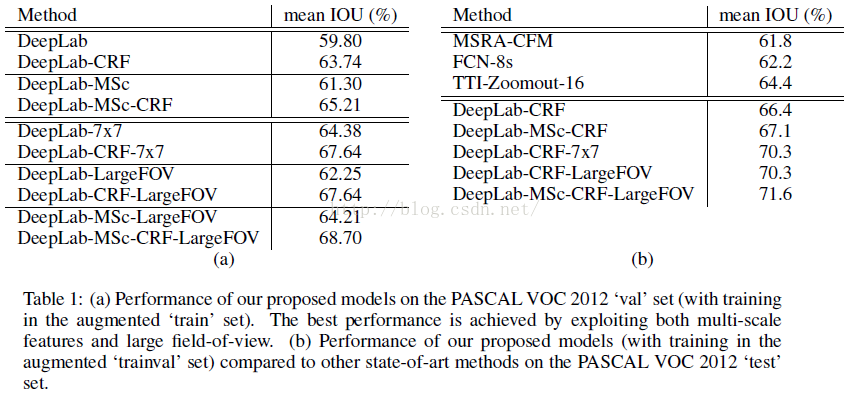

下图是deeplab在pascal voc上的mean IoU对比。

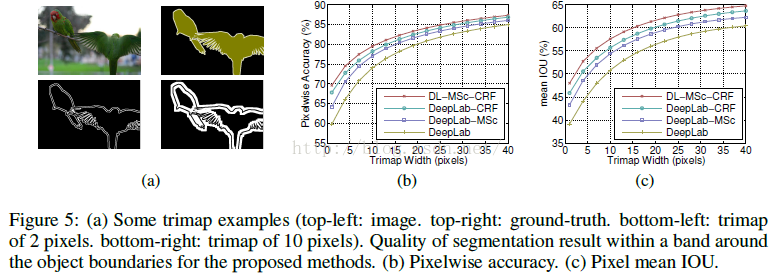

下图是检验边界分割的准确率，在边界设置一个窄带（白色部分），叫做trimap（文中原话：We compute the mean IOU for those pixels that
are located within a narrow band (called trimap) of ‘void’ labels.），在trimap中计算mean IoU，然后加大trimap的宽度，再计算准确率，得到曲线。
