Android StateMachine实践

　我们在实际应用中经常遇到状态设计模式，Android 框架中给我们提供了一个经典的状态模式实现——StateMachine。在StateMachine之前，先来看下状态设计模式定义和UML类图。
　状态模式：当一个对象的内在状态改变时，允许改变其行为。状态模式中行为是由状态来决定的，不同的状态下有不同的行为。状态模式的意图是让一个对象在其内部状态改变时，其行为也随之改变。

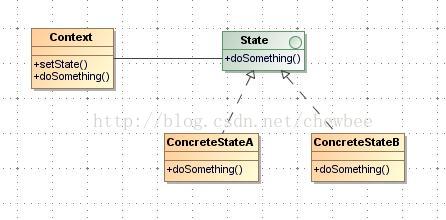

　状态模式的UML类图：

Context：环境类，定义客户感兴趣的接口，维护一个State子类的实例，这个实例定义了对象的当前状态。
State：抽象状态类或者状态接口，定义一个或者一组接口，表示该状态下的行为。
ConcreteStateA、ConcreteStateB：具体状态类，每一个具体的状态类实现抽象State中定义的接口，从而达到不同状态下的不同行为。

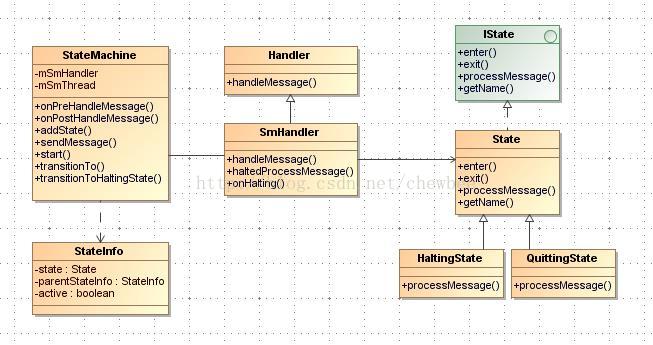

　接下来我们将分析Android中的StateMachine实现。首先看下StateMachine的UML类图，从图中可以看到，StateMachine的UML类图符合状态模式的设计原则，IState接口代表一组接口，表示该状态下的行为。HaltingState和QuittingState代表具体的状态，StateMachine对象维护当前状态，提供客户端感兴趣的接口。

　IState接口定义在frameworks/core/java/com/android/internal/util/IState.java中
　State接口定义frameworks/core/java/com/android/internal/util/State.java类中
　StateMachine类定义在frameworks/core/java/com/android/internal/util/StateMachine.java中。

  IState接口
   IState接口定义了一组方法，表示该状态下的行为。

• enter()

            当进入一个状态时调用该方法；

• exit()

           当退出一个状态时调用该方法；

• processMessage()

           当状态机处理消息时调用该方法；

• getName()

          返回状态的名字，调试使用；



State类
    State类提供一个IState接口的基本实现。State类必须实现processMessage方法，可选地实现enter和exit函数，这两个方法等价于构造函数和析构函数，用于初始化和清理相关的工作。

StateMachine类
    StateMachine是一个层次式状态机，可以管理和处理状态的跳转。StateMachine是基于Handler来实现的，通过Message来驱动状态的跳转。首先来看下状态机的构建：

    /**
     * 状态机的构建函数
     *
     * @param name 状态机的名字
     */
    protected StateMachine(String name) {
        //通过HandlerThread来处理消息
        mSmThread = new HandlerThread(name);
        mSmThread.start();
        Looper looper = mSmThread.getLooper();

        initStateMachine(name, looper);
    }

    /**
     * 初始化状态机
     *
     * @param looper 状态机使用的Looper
     * @param name 状态机名字
     */
    private void initStateMachine(String name, Looper looper) {
        mName = name;
        mSmHandler = new SmHandler(looper, this);
    }

    /*
    * SmHandler继承自Handler
    */
    private SmHandler(Looper looper, StateMachine sm) {
            super(looper);
            mSm = sm;//持有一个状态机的引用

            //将Halting和Quitting状态添加到状态列表中
            addState(mHaltingState, null);
            addState(mQuittingState, null);
    }

　当一个状态机被创建，通过addState函数来构建状态的层级，通过setInitialState函数来设置初始状态。

        /**
         * 添加一个新的状态到状态机
         *
         *
         * @param 需要添加的状态
         * @param parent the 状态的父状态
         * @return stateInfo 返回当前状态的信息
         */
        private final StateInfo addState(State state, State parent) {

            StateInfo parentStateInfo = null;
            if (parent != null) {
                parentStateInfo = mStateInfo.get(parent);
                if (parentStateInfo == null) {
                    //如果parent状态还未添加，则先添加parent状态
                    parentStateInfo = addState(parent, null);
                }
            }
            StateInfo stateInfo = mStateInfo.get(state);
            if (stateInfo == null) {
                stateInfo = new StateInfo();
                //将状态添加到状态集合中
                mStateInfo.put(state, stateInfo);
            }

            //验证是否存在相同的状态，不同parent的情况，保证一个状态只有一个parent状态存在
            if ((stateInfo.parentStateInfo != null)
                    && (stateInfo.parentStateInfo != parentStateInfo)) {
                throw new RuntimeException("state already added");
            }
            stateInfo.state = state;
            stateInfo.parentStateInfo = parentStateInfo;
            stateInfo.active = false;
            return stateInfo;
        }

        /*
        * 状态信息
        */
        private class StateInfo {
            /** 状态 */
            State state;

            /** 父类状态信息，如果没有父类状态，则为空 */
            StateInfo parentStateInfo;

            /** True when the state has been entered and on the stack */
            boolean active;

            /**
             * Convert StateInfo to string
             */
            @Override
            public String toString() {
                return "state=" + state.getName() + ",active=" + active + ",parent="
                        + ((parentStateInfo == null) ? "null" : pa
