文章描述了在导入CAD到PADS时遇到的乱码和尺寸比例错误问题。通过将CAD另存为旧版本、新建CAD页面、调整图像样板以及复制已有正常导入的CAD文件内容等方法，最终解决了导入后显示异常和单位识别错误的问题。

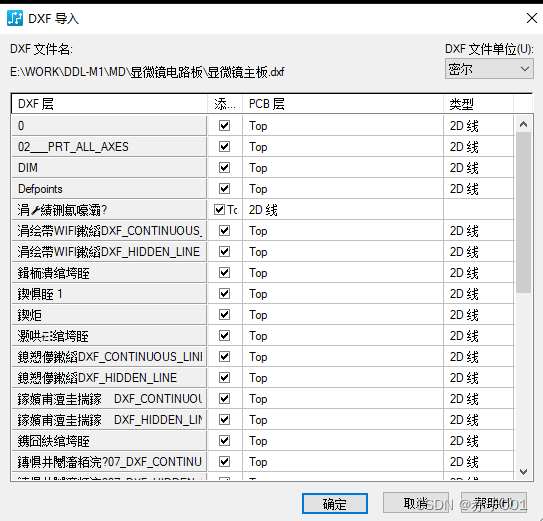

刚才导入板框时界面出现乱码，然后点击确定导入后什么也不显示
项目很赶，时间紧急。
把CAD另存为2004版本的。

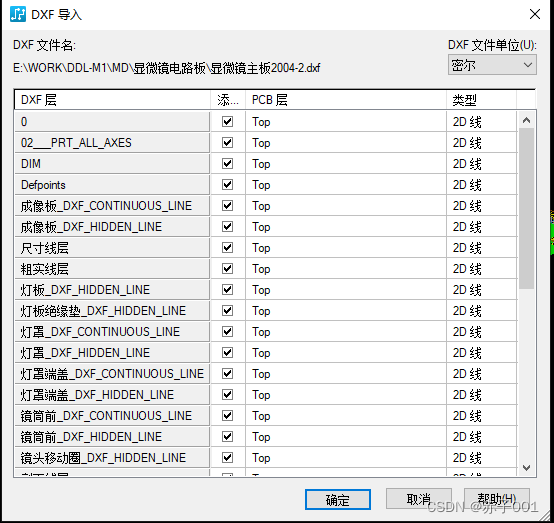

乱码消失了：
点击确定导入后什么还是也不显示。

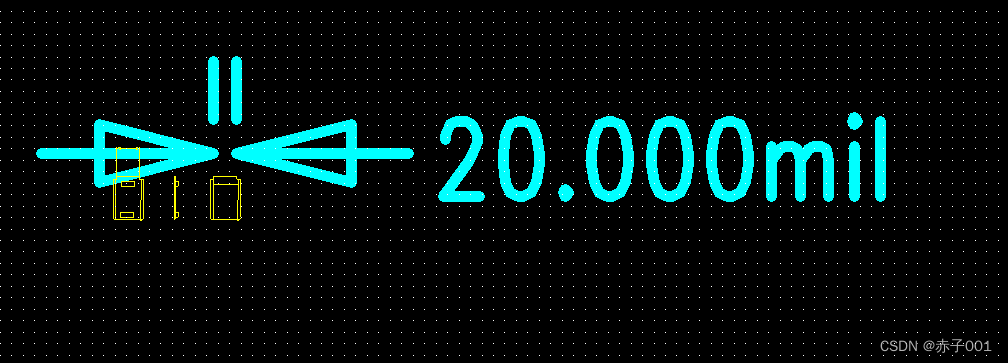

于是新建了一个CAD页面，把版框图复制进去，LAYOUT也新建了一个文件，导入后有2D图出现了，但是缩小39.34倍，就是把CAD的mm当成mil识别了...
并且导入的时候如果把mil改为mm
就显示错误
后来：
搜索到这里
PCB板框从CAD导入PADS缩小的原因及解决方法下载_Word模板_1 - 爱问文库
也有提到CAD图像样板会导致一些问题，就参照他的方法，但是新建后选不到ISOA4-...的图形样板。
结构的同事又建议说：
找一个之前能正常导入的CAD文件，把新的版框图复制之后粘贴进去，按照这个办法果然可以了。
特地标记一下；
