在博图V13中创建s7-300项目并仿真

• 创建项目

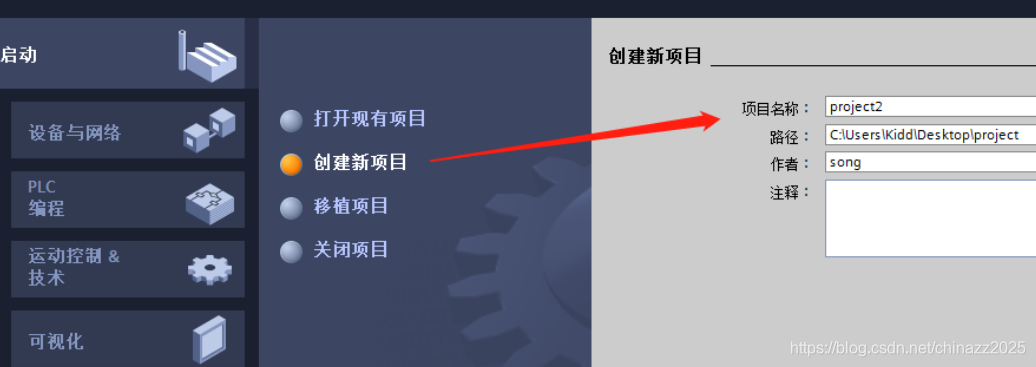

1.在portal视图下，创建一个项目名称是project2

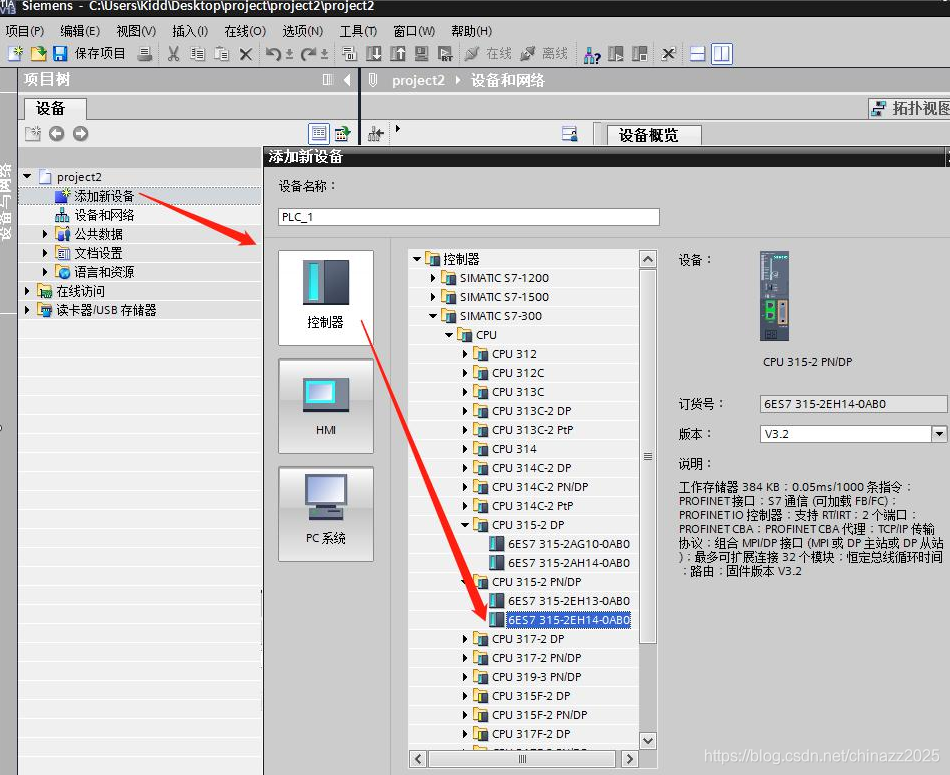

2.切换到项目视图中，添加一个cpu

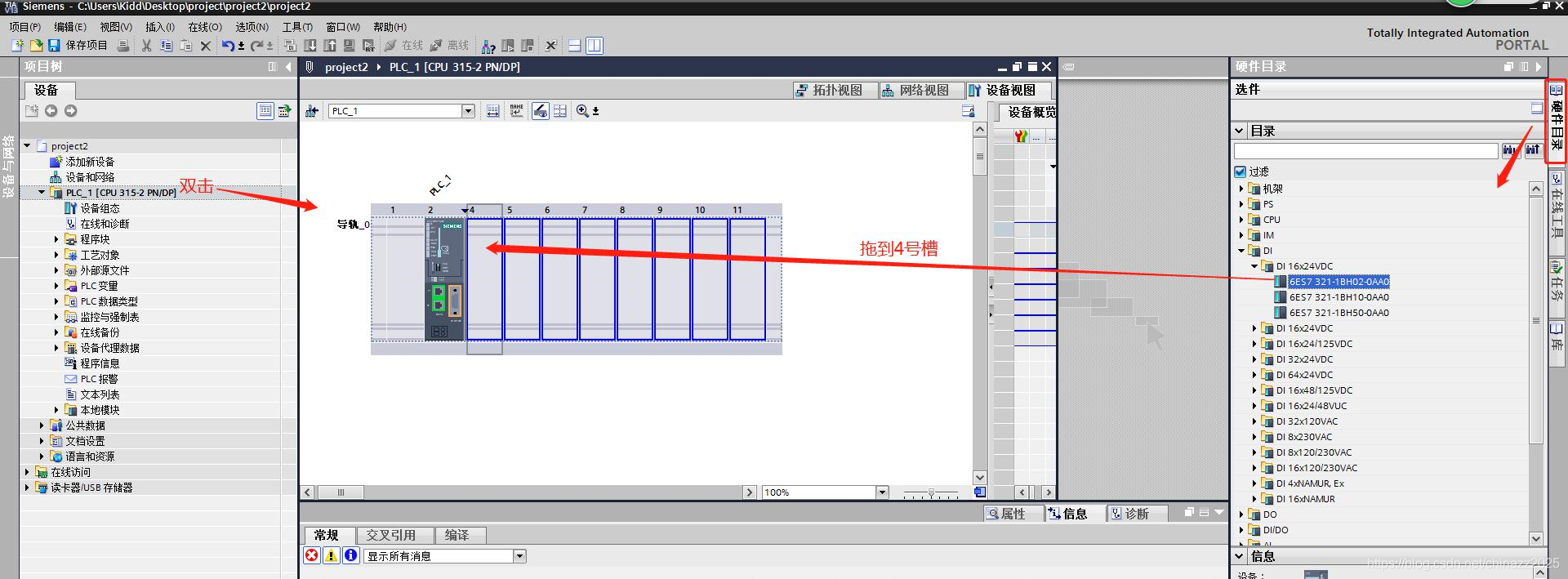

3.在主站上，插入一个di模块

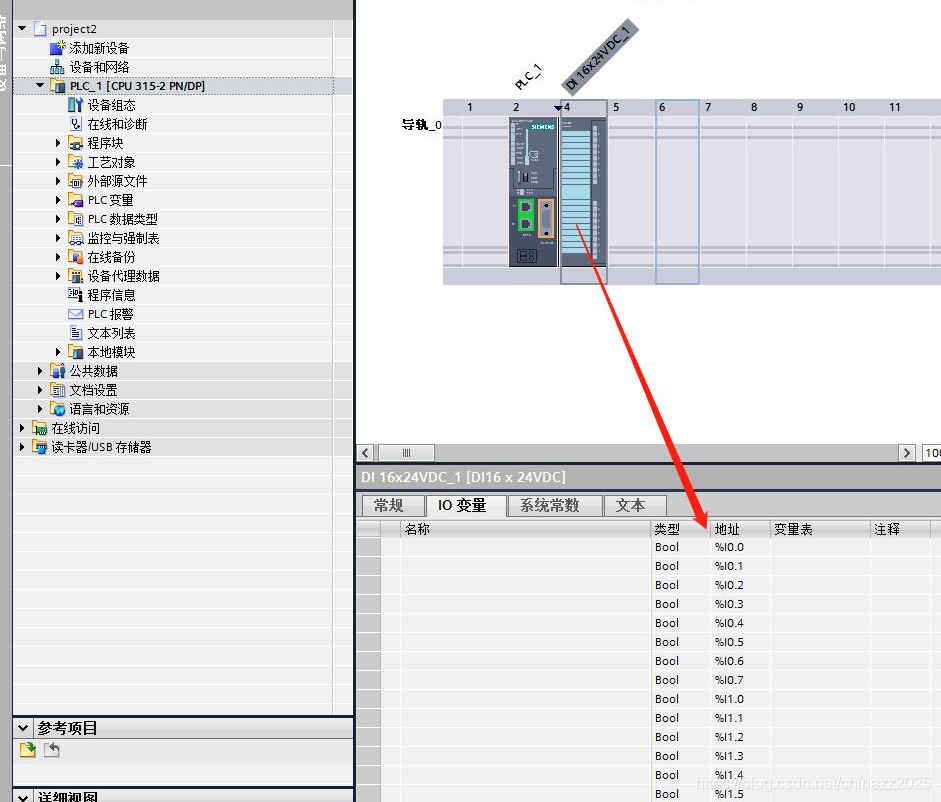

可以设置并看到io地址

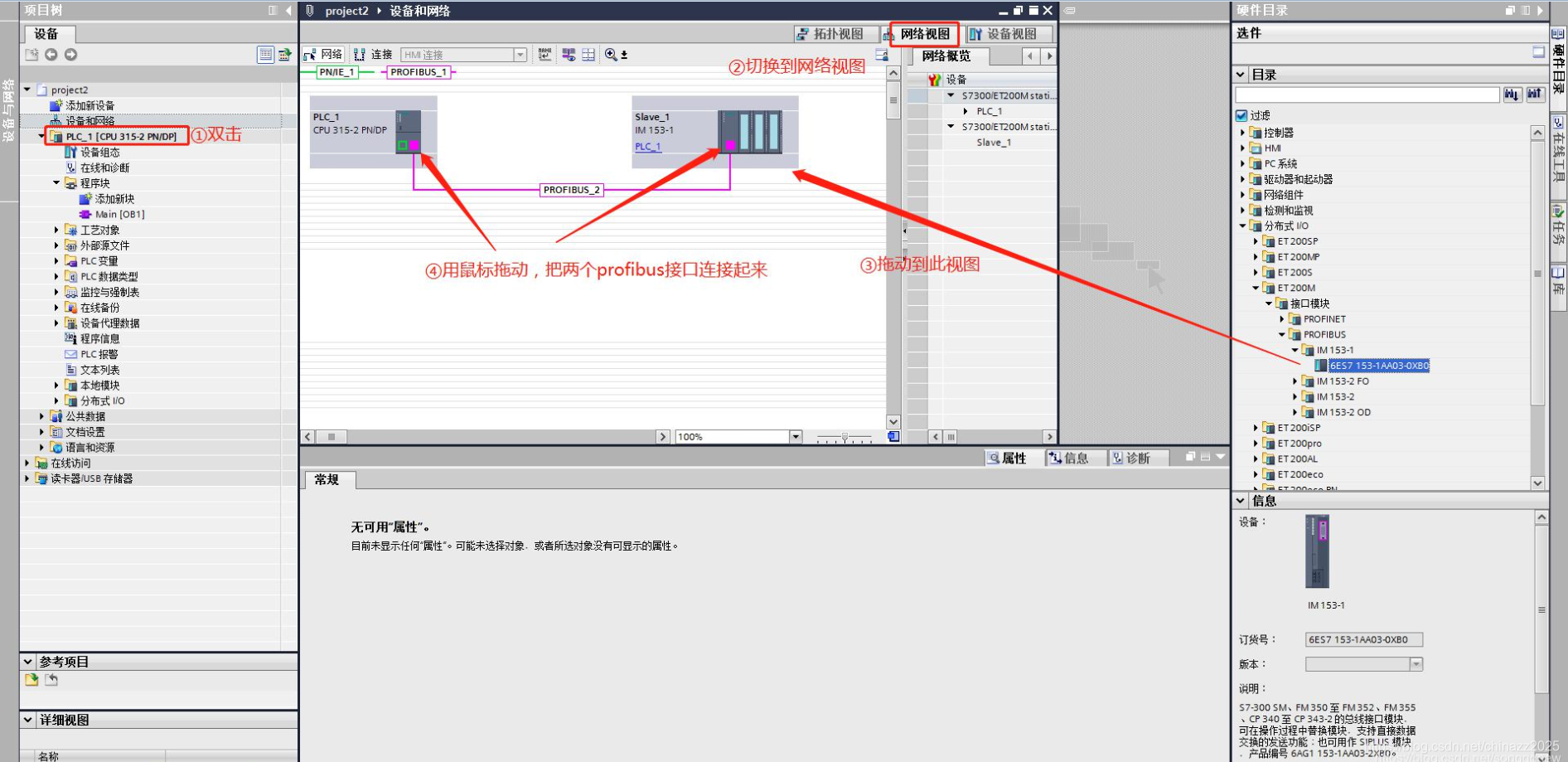

4.插入一个从站(需要在网络视图下面，插入ETM200从站)

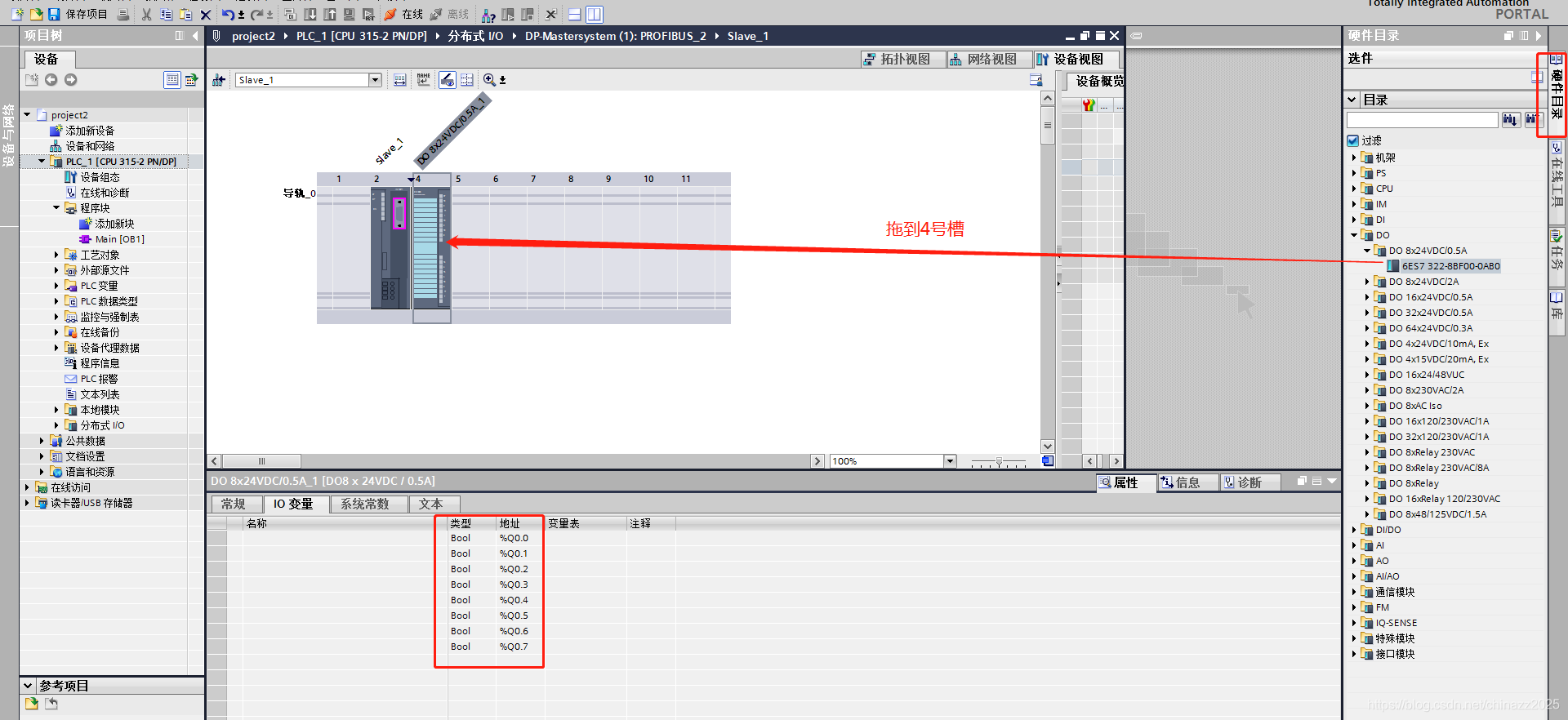

5.在上图的网络视图下，双击IM153从站，进入从站设备组态页面，添加一个do模块

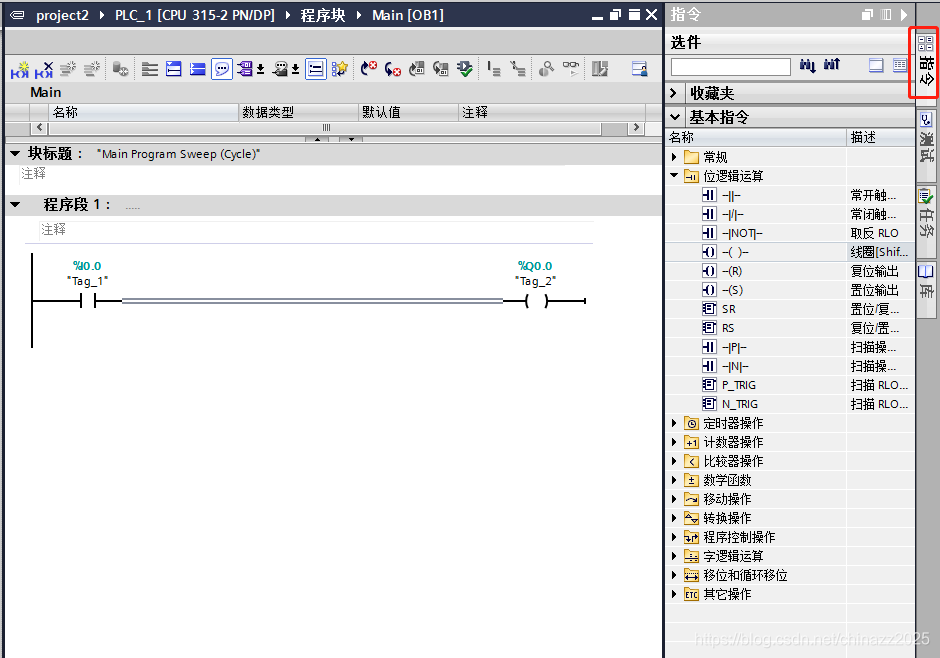

6.在ob1中添加一个测试程序段




• 仿真项目

7.按如下启动步骤启动仿真器

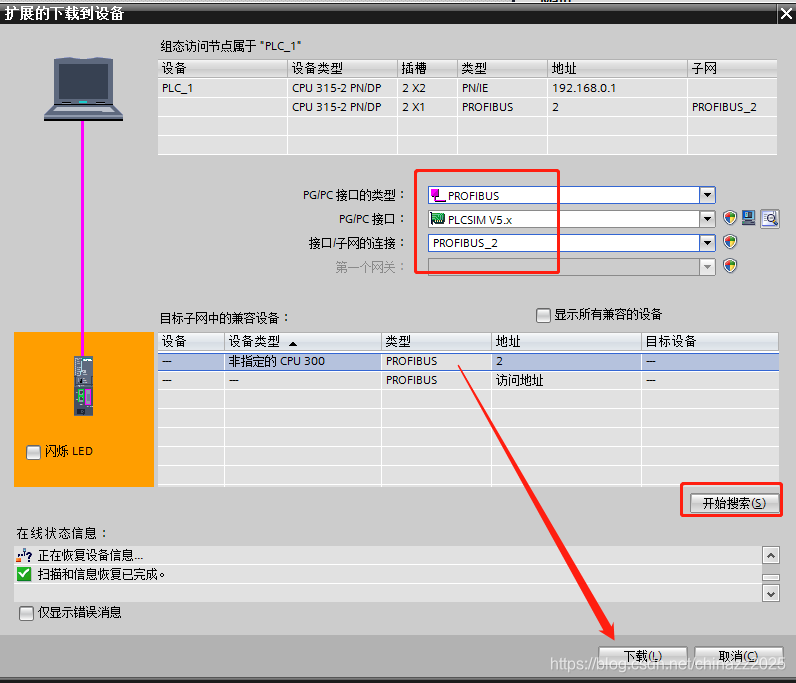

系统会同时弹出下载对话框(没弹出的话，在工具栏上点击下载)


下载完成之后，就可以监视了，如下图是几个常用按钮
