前言

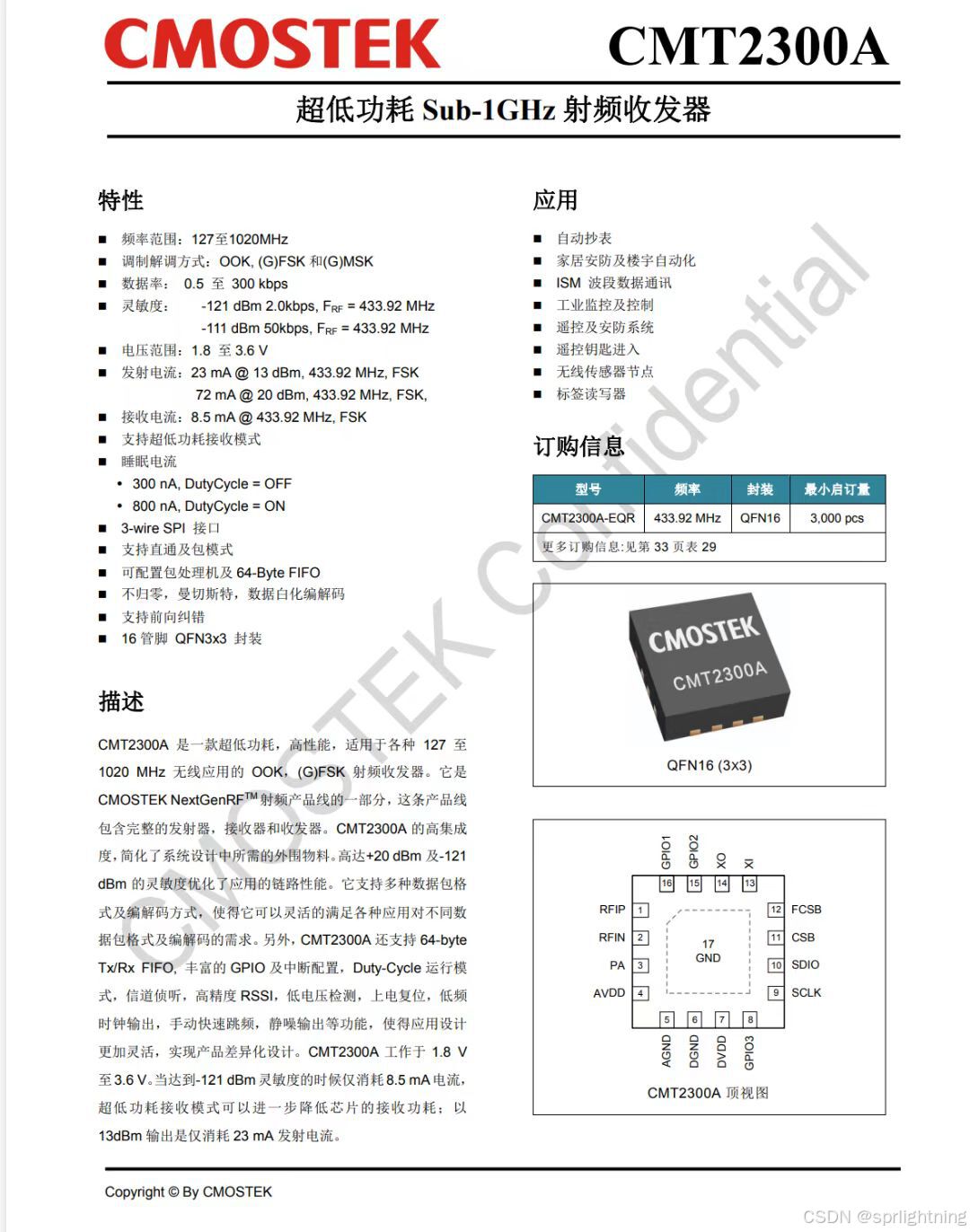

CMT2300A是一款超低功耗的射频收发芯片，收发频率支持127到1020MHz，属于sub1g系列。与其同一水平的是TI的CC1101。
调制解调模式支持常见的OOK，FSK，以及MSK，前者常用于射频遥控。
国内常用的频率是315，418，430，433MHz，国外还有868，915MHz。该芯片实际工作频率由硬件和软件共同决定，硬件上是射频匹配网络，按照频段划分，可分为3xxMHz、4xxMHz、8xxMHz、9xxMHz。
CMT2300A规格书提供了433MHz、868MHz、915MHz射频匹配网络的物料清单，我在这里会根据实际应用补充未提及的315MHz物料清单。

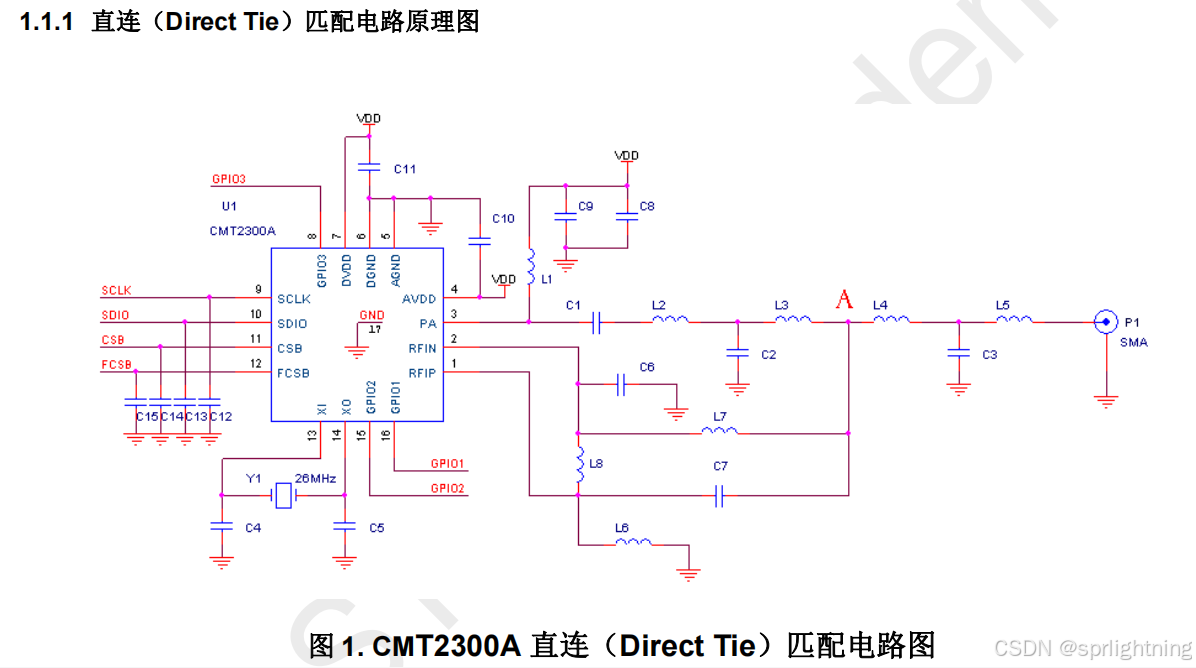

418~433MHz匹配电路物料
