xilinx 7系列FPGA的配置接口

最新推荐文章于 2025-02-20 17:20:21 发布
最新推荐文章于 2025-02-20 17:20:21 发布
阅读量6.3k 收藏 48
点赞数 4
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cigarliang1/article/details/108061776
版权

参考文档： UG470

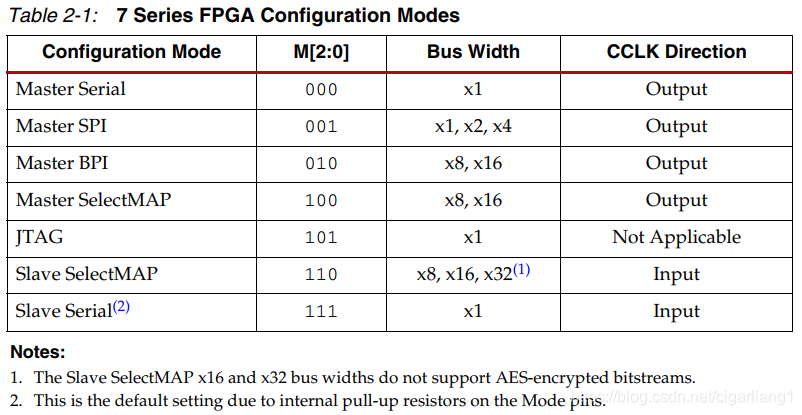

一、配置接口分类

简述：CCLK时钟在master模式下为input，在slave模式下为output。根据配置管脚M2 M1 M0的高低电平状态，决定配置模式。



二、配置bank的电压选择

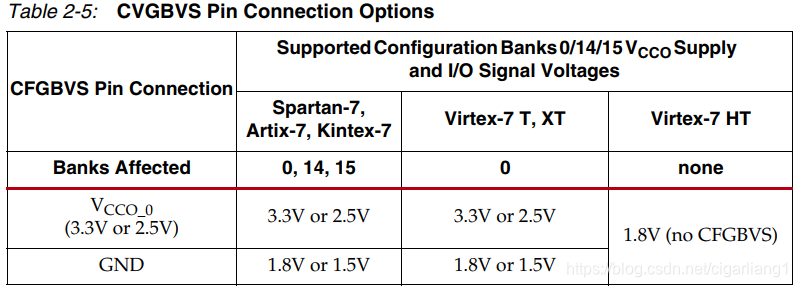

配置bank有3个，bank0，bank14和bank15 。通过pin脚CFGBVS配置bank区间的电平，CFGBVS脚设置为VCCO_0或者GND，当CFGBVS为高，则bank0的JTAG和bank14、bank15在配置阶段为3.3V或者2.5V，如果CFGBVS为低电平，则bank0、bank14和bank15的配置电平为1.8V或者1.5V。

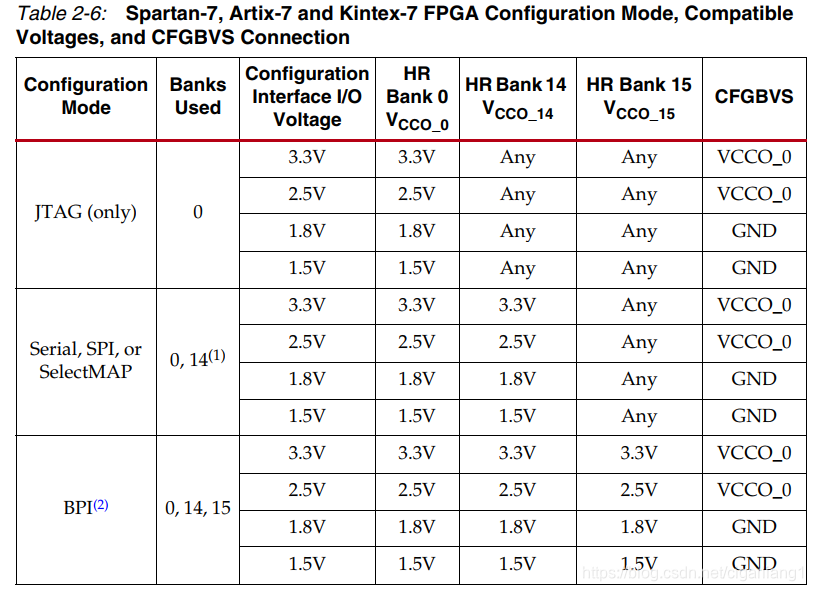

s7,A7,K7

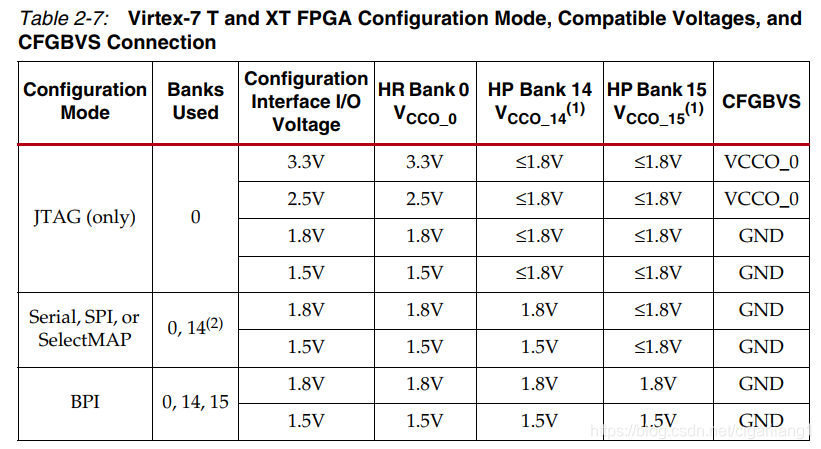

V7 T、XT

V7 HT

最低0.47元/天 解锁文章
