低通滤波器电路设计

低通滤波器的设计要求

1）设计无源低通滤波器，其截止频率为482KHZ 左右.

2）设计N阶有源滤波器，其截止频率为482KHZ 左右.

滤波器的简要介绍

 滤波器在功率和音频电子中常用于滤除不必要的频率。而电路设计中，基于不同应用有着许多不同种类的滤波器，但它们的基本理念都是一致的，那就是移除不必要的信号。

具有低通，高通与带通之分，我们做的是低通部分，它允许低频信号无损耗地通过滤波器，当信号频率超过截止频率后，信号的衰减为无穷大。低通滤波器主要是选取低频信号。当低通滤波器输入0-f1的信号时，经过低通滤波器输出0-f0的信号。这里的f0称为截止频率。低通滤波器只能通过频率低于f0的信号。

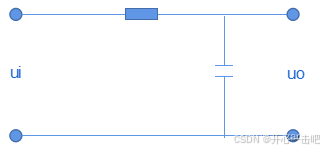

 一阶RC低通滤波电路

f=1/(2piRC)

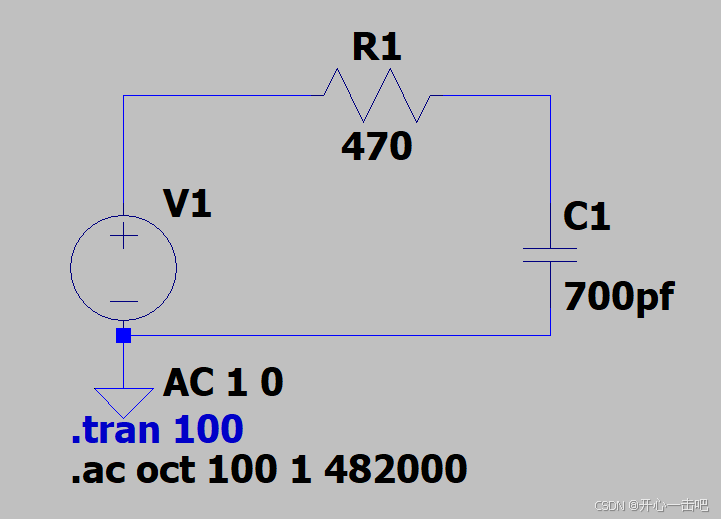

要求截止频率为482KHz可计算出电阻为470Ω，电容为700pf。

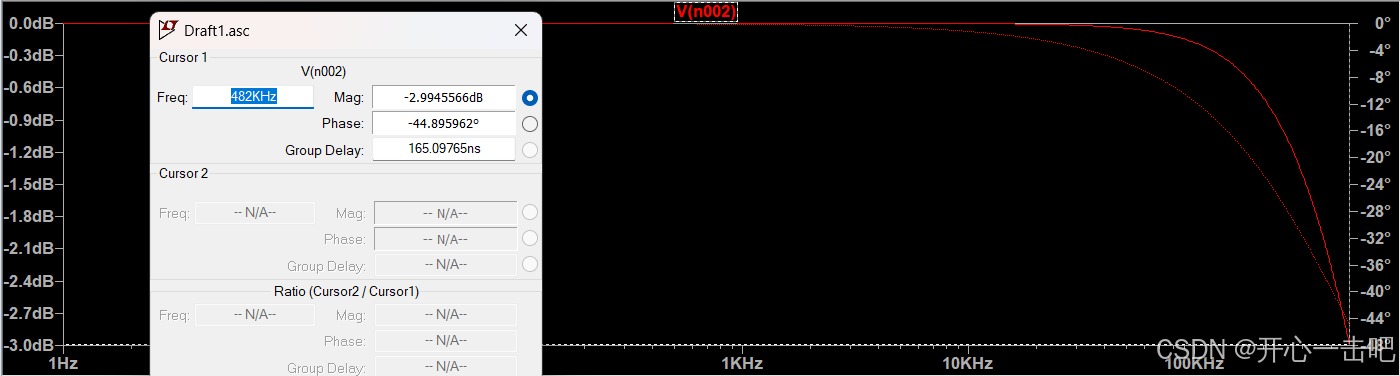

在图中可以得到在大约482kHz的时候达到-3dB，相位-45°左右，为认定的截止频率

二阶RC低通滤波电路

在二阶RC低通滤波器中，输入信号经过第一个电阻R1后，与第一个电容C1相连，形成一个一阶低通滤波器。该一阶低通滤波器的截止频率为：

                        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​

输出信号经过第二个电阻R2后，与第二个电容C2相连，形成第二个一阶低通滤波器。该一阶低通滤波器的截止频率为：

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​

二阶RC低通滤波器的总截止频率为：

         ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​

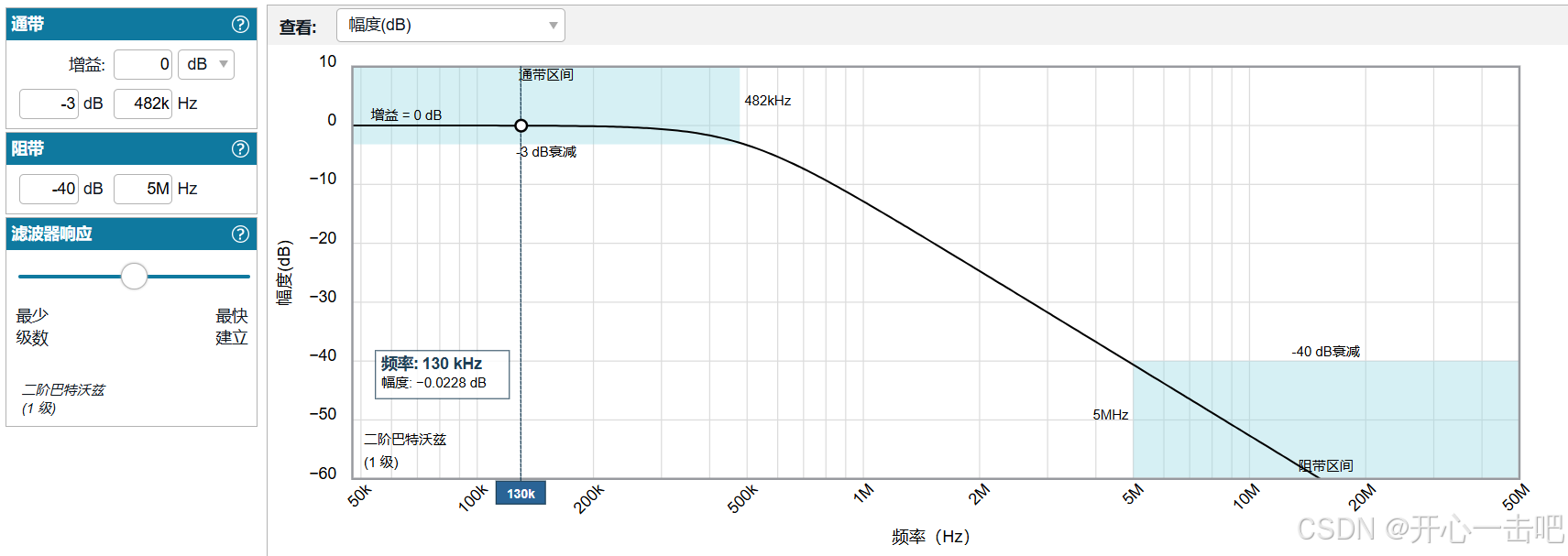

通过“滤波器设计向导”输入想要得到的截止频率与波特率得到

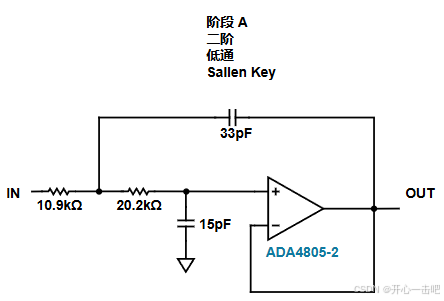

可得到元器件组合的n阶低通滤波电路，演示为二阶

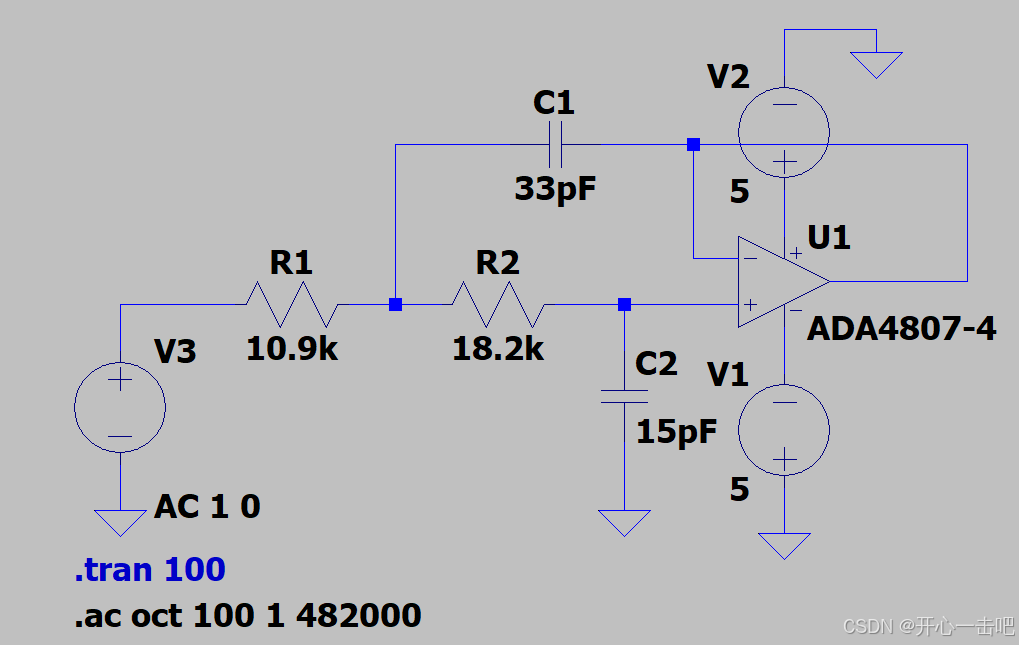

在Ltspice中实现：

由于按照“滤波器设计向导”得到的最终结果无法满足-3dB时最终的截止频率为482KHz，遂进行调试。

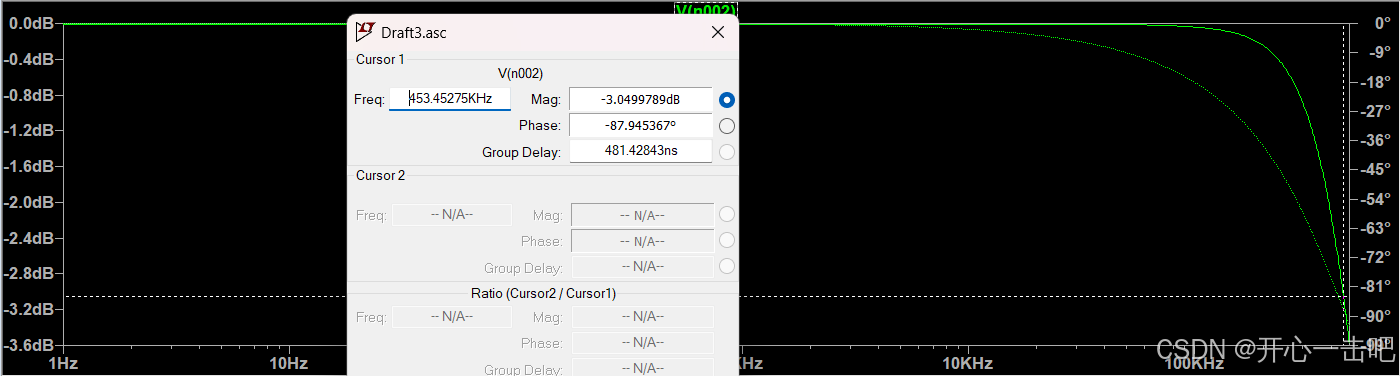

调试前：

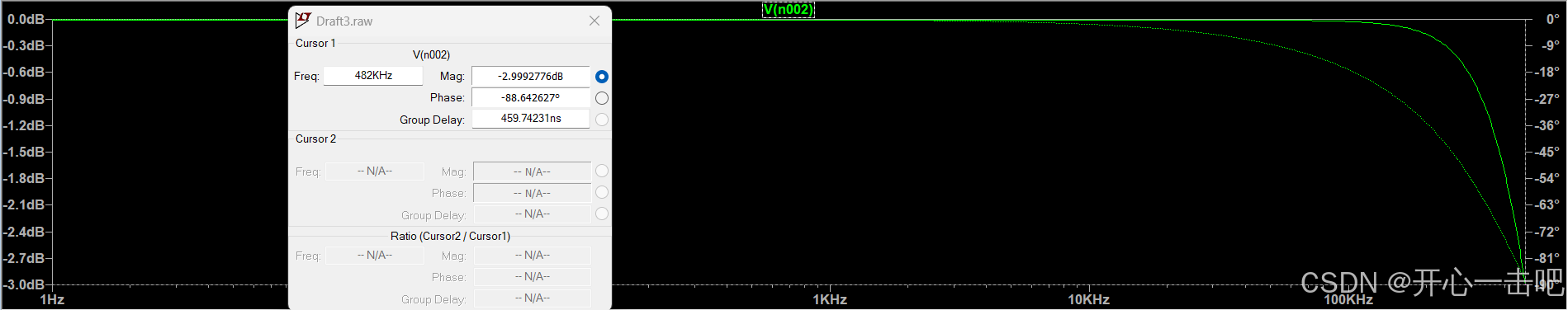

调试后：

进行通过对电阻值的小范围变动最终得到较为不错的结果。
