GL绘制自定义样式线条

        由于使用GL_LINE绘制线条的局限性和误差都很大，甚至效果在不同的GPU驱动上都略有差异，因此试了一下自己推导一个基于多边形的曲线生成算法。使用GL生成线条还有一个好处，对比Android的Path，可以更方便地动态调整线条不同部位的粗细，甚至精准地定义线条哪里显示什么颜色，或者使用纹理贴图模仿毛笔效果等。

推导：

        已知多边形都可以通过三角形组合而成，那么曲线本身也可以视为多个三角形按照一定的规则而成。关键就在于找到这个规则。

         首先，曲线本身可以拆分为两个两个端点一对一对相连的组合，同时，基于GL_TRIANGLE_STRIP的绘制模式可知，只要列出组成曲线节点的两对节点，就可以自动补全为两个三角形面，从而组成一个四边形面。所以具体来说，问题的关键在于如何根据线条的点去生成这些端点对。

端点生成的过程：

        1、为了方便进行变换，首先设每个节点的端点开始时都在原点两侧。

        2、由于曲线绘制时会拐弯，所以要把1的初始端点，进行旋转。那么如何确定旋转的角度呢？由于旋转量的测量需要有两个向量才可以做到，于是设1的两端点的垂直线段(0,1)为参考向量，通过线条当前延申的方向向量，通过以下公式即可得到旋转量：



         然后再把按该角度把两个端点都进行一遍旋转变换，利用三角函数此消彼长一波即可。





        3、将旋转完成后的线条端点加上传入的位置向量，即可对这两个端点进行偏移，移动到线条指定的位置上。

        4、重复对所有传入的坐标执行以上步骤，即可得到一条指定粗细的线条。

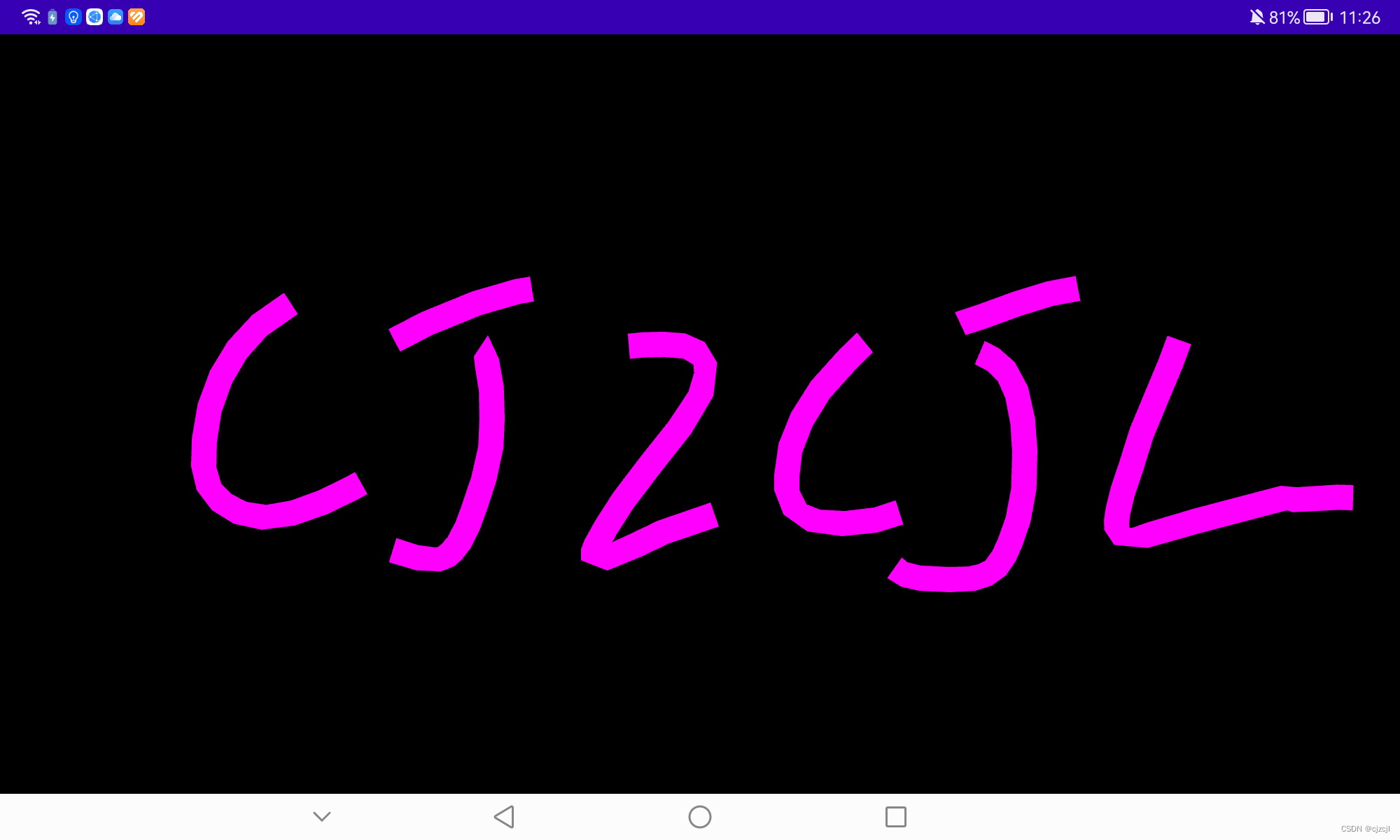

最终效果：

        基本得到想要的效果了，但细节上还不是很完美，有些小误差。

具体代码：

app/src/main/java/com/cjztest/gldrawlinesByMultiVectors · lvlv/learnOpengl - 码云 - 开源中国 (gitee.com)
