一种基于时差法的超声波流量计

1、产品简介

近年来超声波测量技术的不断发展,速度面积法超声波流量计在渠道的流量测量中获得广泛应用,与传统的堰槽法相比,采用速度面积法测量时的水位和流速变化范围要大的多,准确度和稳定性也明显好于堰槽法,因此具备比较规范的渠道的流量测量首选速度面积法超声波流量计。

2、对比简述

从超声波测量原理来讲，时差法适合测量纯净和杂质比较少的液体，如自来水，江河海水，污水处理厂出水等。多普勒法适合测量杂质含量比较多的液体和浆体，如城市排水，泥浆，矿浆等。从实践经验来看，两种测量方式针对所测量介质的杂质含量定量指标比较模糊，主要原因是目前还没有测量液体杂质含量的有效仪器仪表。

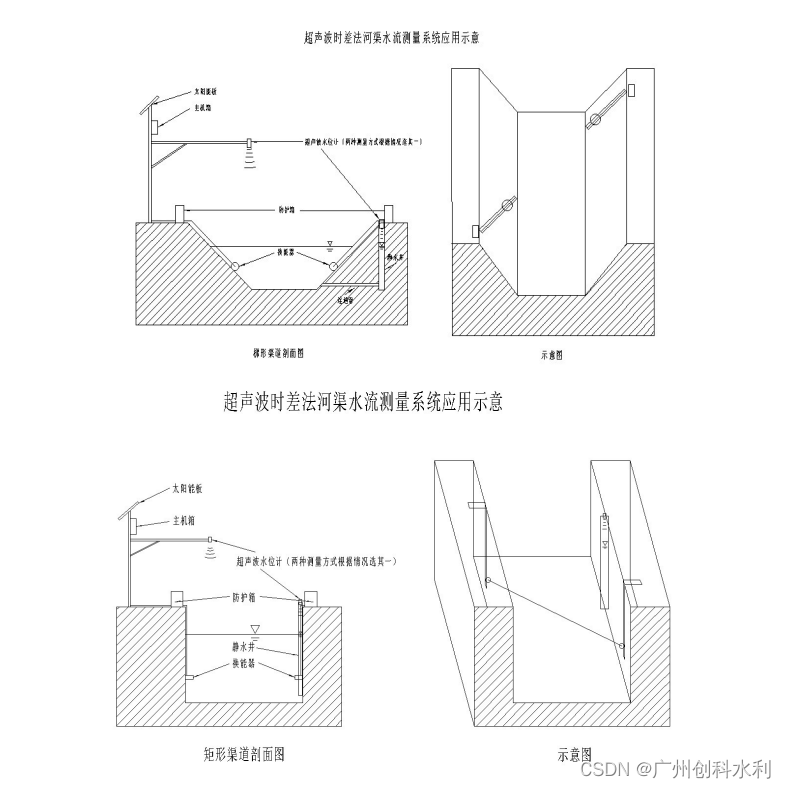

3、应用示意



4、主要性能



适用各种河道,渠道对面45度角断面流速流量测量

主机配备多种接口可以接入各种RTU或者液位计等设备

每个声道独立的智能测量模块确保多声道测量的快速准确稳定

断电和上电自动记录存储

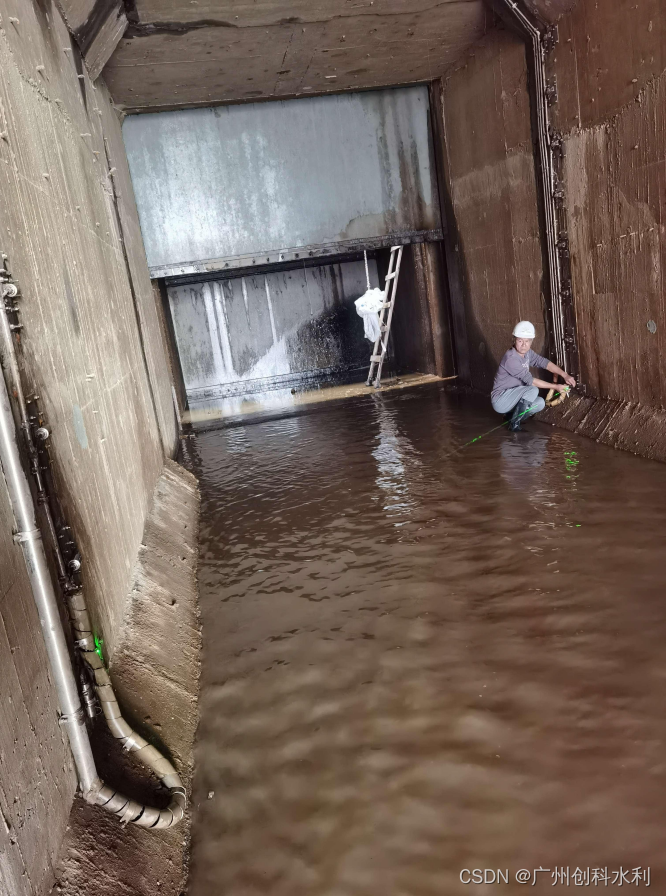

5、组成安装

主要组成包括：遥测终端机、传感器、主机，安装附件和电缆

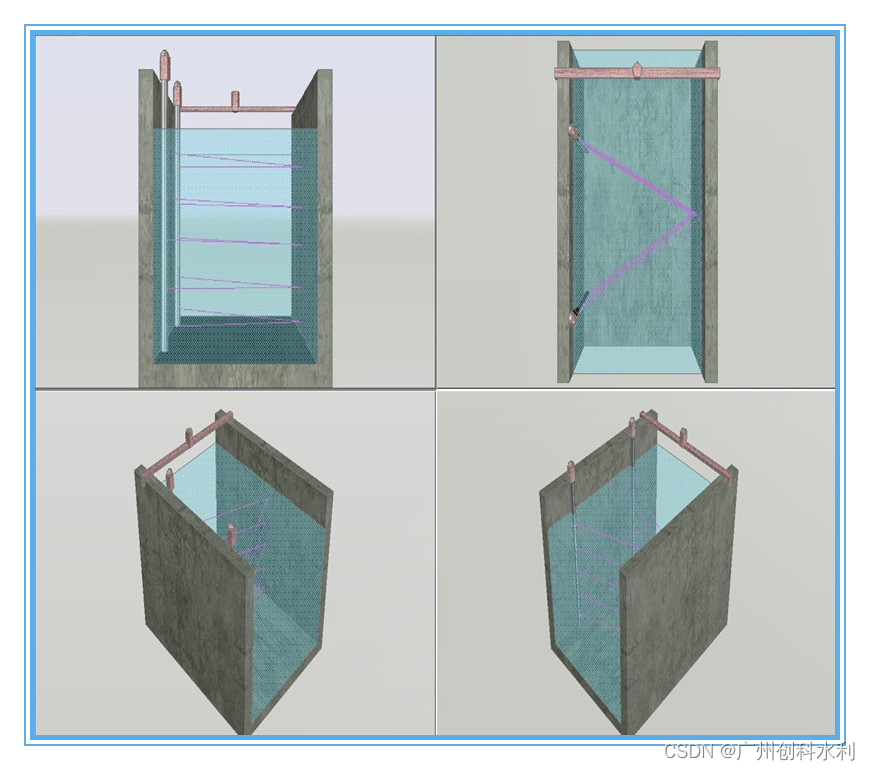

梯形河道安装多声道传感器时，应该安装在不同断面上，通常采用多声道测量时，在测量水深大于1米时按照50cm间隔进行安装选型就能准确测量河道平均流速
