七、从0开始卷出一个新项目之瑞萨RA6M5“工厂生产流程”

九、RA6M5“工厂生产流程”

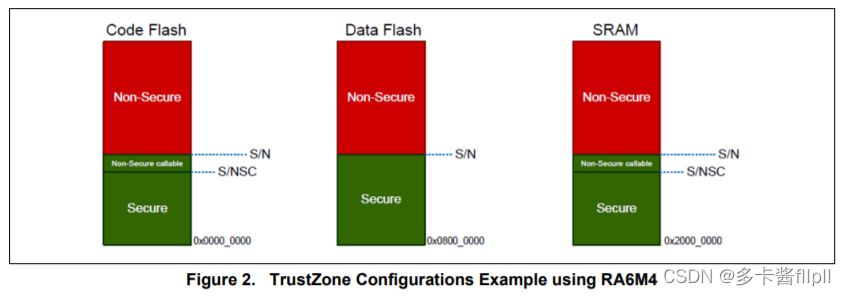

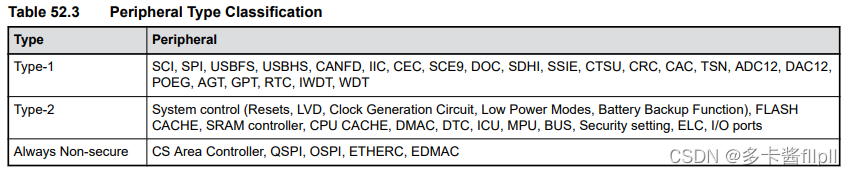

抛砖引玉。这里把工厂烧写固件、设置读保护、产测流程统称为“工厂生产流程”。主要介绍工厂烧写、产测流程的做法和注意事项。引出简介瑞萨DLM芯片生命周期管理、Arm® （CM33）的TrustZone® 。

9.1 框图

这是最常见MCU工厂烧录方式：

a、使用治具，通过segger jlink或瑞萨RFP Jlink/串口烧写bin/hex等固件文件
b、设置flash读保护（DLM切换状态），保护固件被读取破解
c、产测流程，确保pcba正常。常把上述软件嵌入到公司的系统软件中。

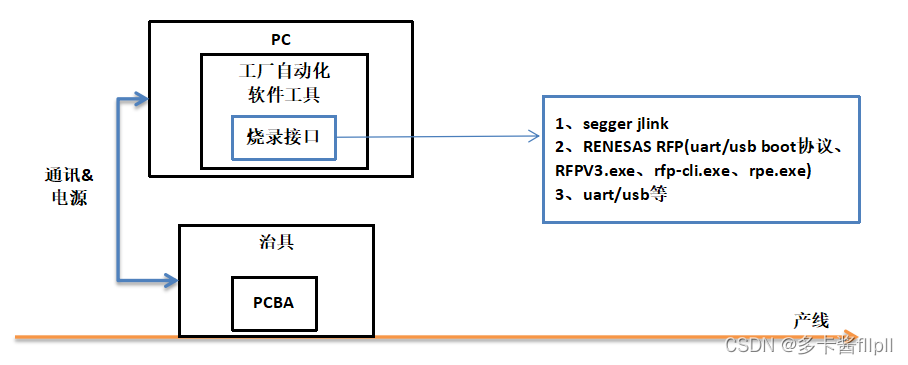

框图：

9.2 瑞萨Renesas Flash Programmer（RFP）

正常模式：RFP可以读写RA6M5固件（同segger j-flash）
引导模式：RFP可以读写RA6M5固件、读写配置、DLM关联相关功能等等

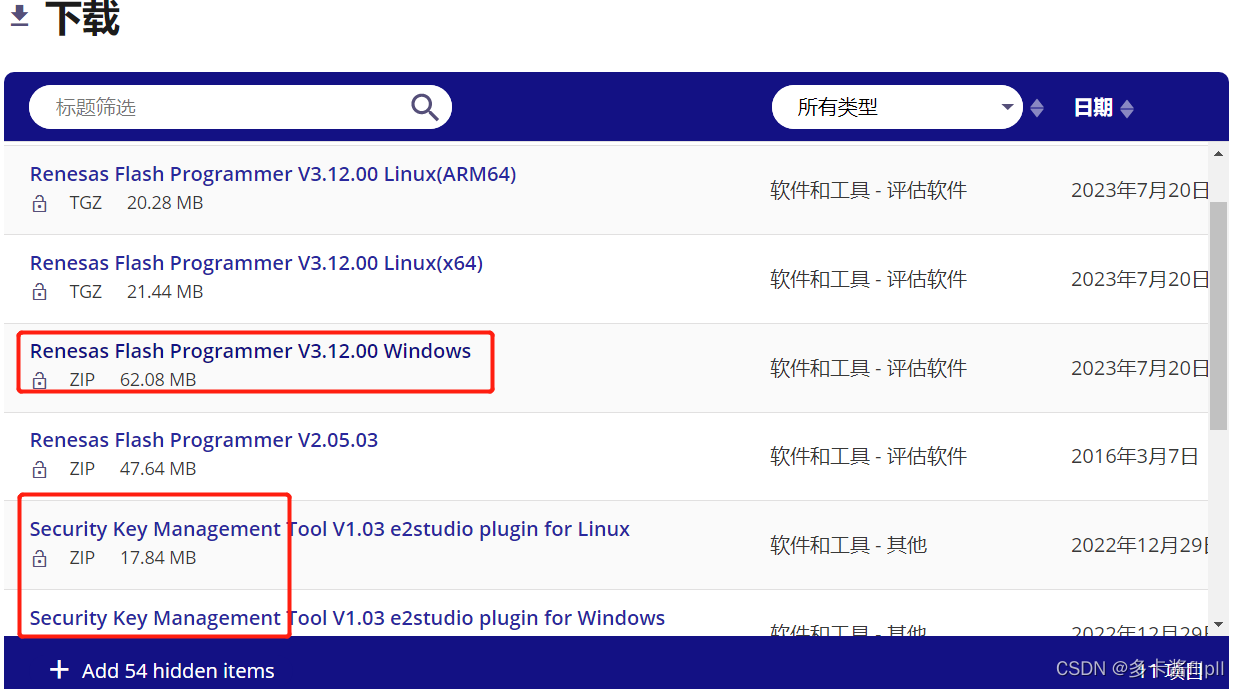

9.2.1 RFP下载

9.3 RA启动模式

9.3.1 boot硬件接口

硬件设计建议预留MD引脚和jtag接口，而非单独swd接口。

9.3.2 boot软件接口

1、uart/usb boot协议

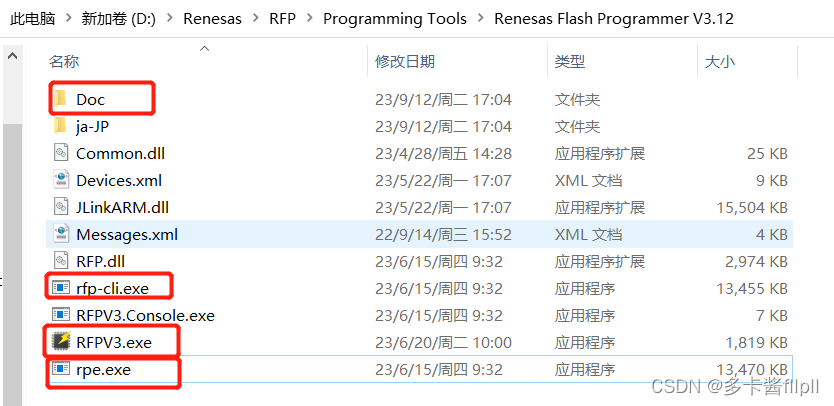

2、RFPV3.exe、rfp-cli.exe、
3、rpe.exe

9.4 RA DLM（生命周期管理）

1、写入.rpd分区文件
2、读保护就是使用RFP切换CM/SSD模式切换到DPL模式

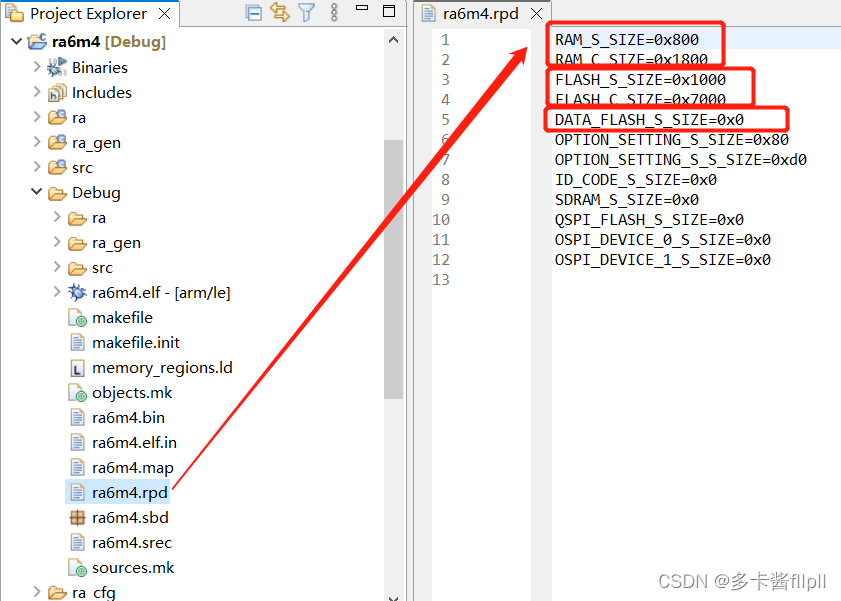

9.4.1 .rpd分区文件

rpd文件会根据应用大小自动修改，只需用RFP烧写即可

9.4.2 DLM介绍

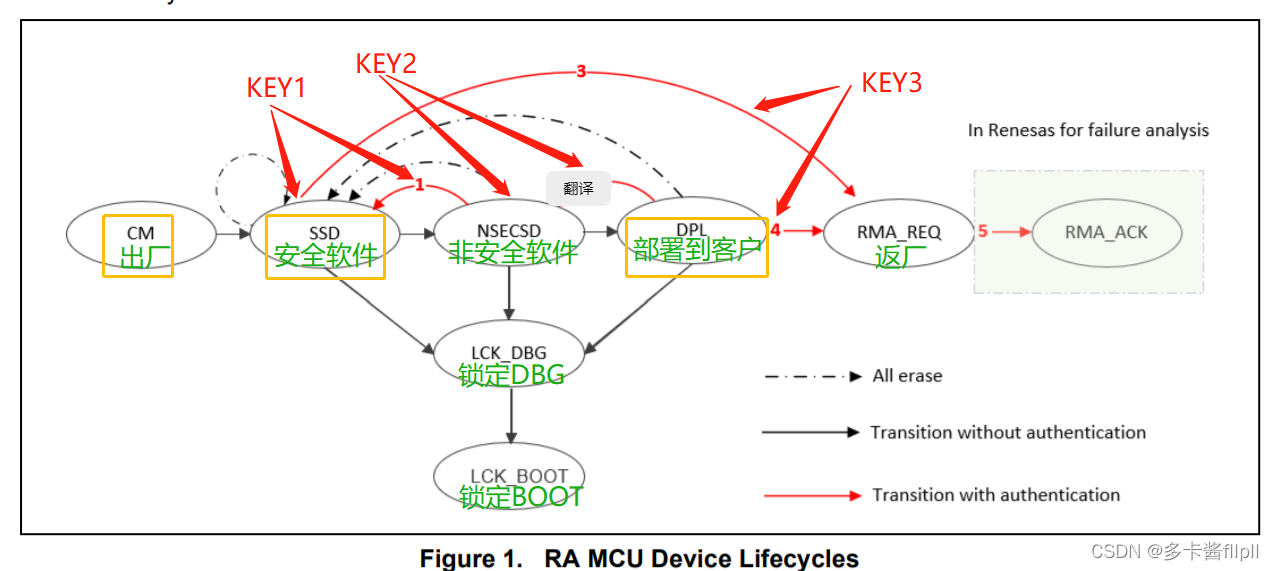

9.4.2.1 DLM模式转换图

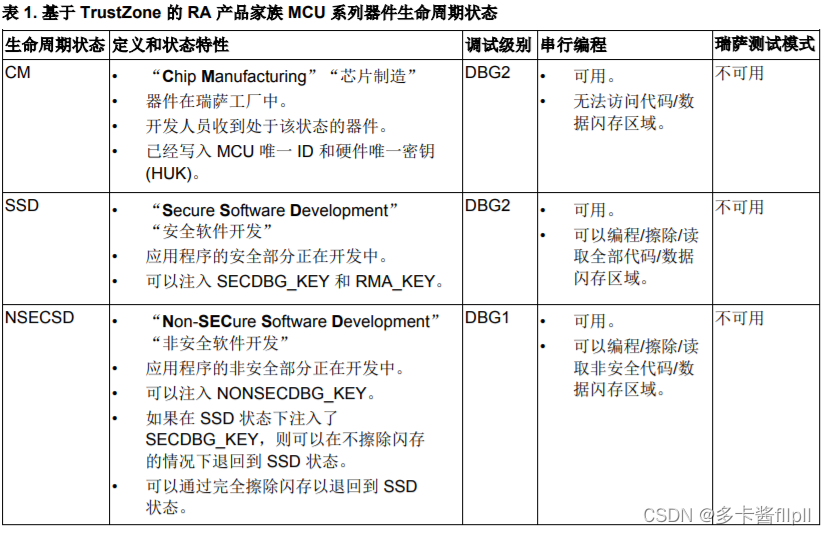

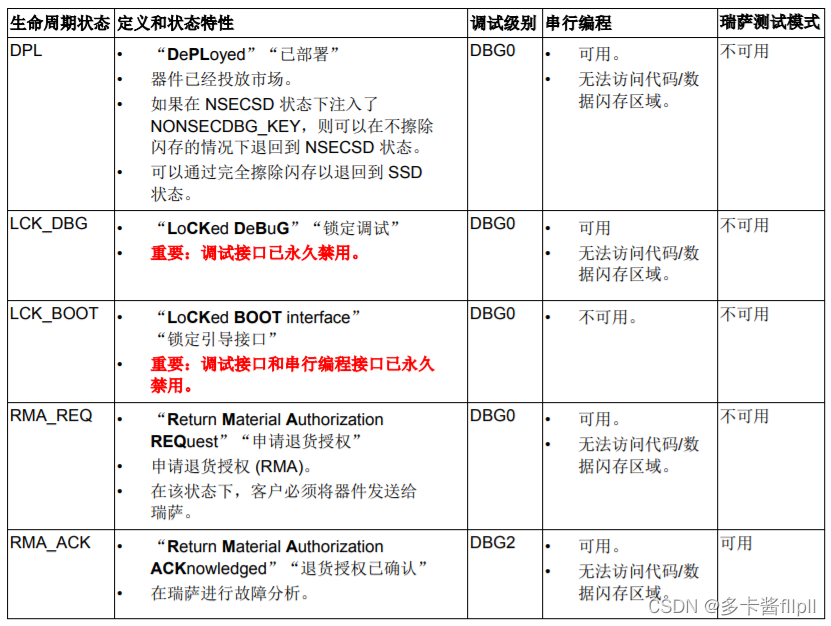

9.4.2.2 DLM模式说明图

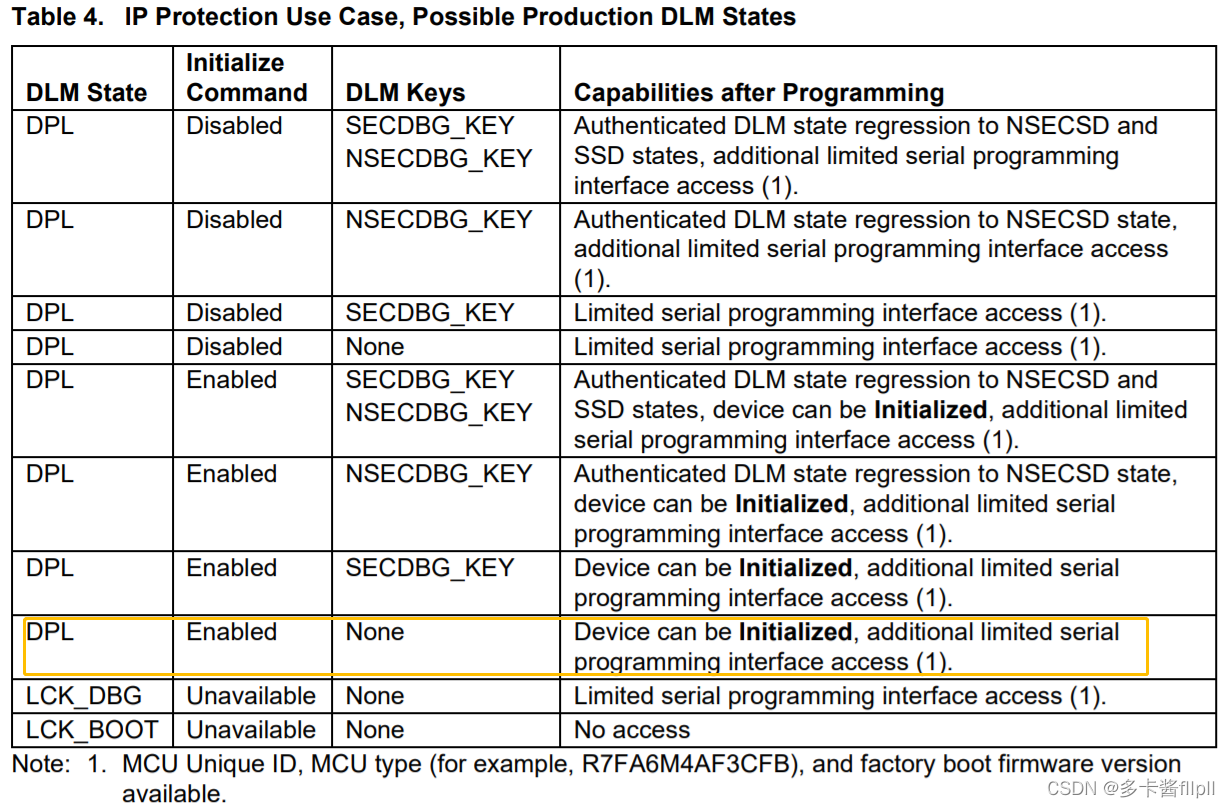

9.4.2.3 DLM-DPL部署到客户现场说明图

9.4.2.4 DLM写入秘钥（略）

1、秘钥用于从DPL部署模式返回到SSD安全软件开发模式，即可以读写flash和相关配置。
2、未写入秘钥则无法返回SSD模式，只能擦除整片flash（Initialize命令）
3、非明文写入秘钥，需要使用瑞萨相关工具，不详细介绍了

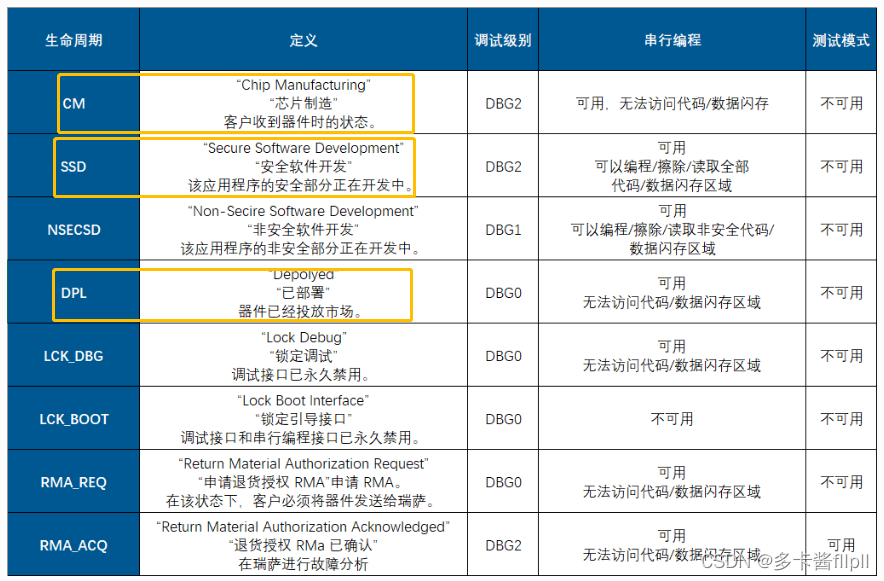

9.4.2.5 DLM结合公司项目开发

DLM模式	DLM备注	公司项目阶段	权限
CM 芯片出厂	用keil&IAR开发，始终为该模式	EVT	任意读写固件
SSD 安全软件开发	用e2s开发，自动切换到SSD	DVT	公司可信任的开发人员
NSECSD 非安全软件开发	需要手动切换	DVT	一般开发人员、测试人员
DPL LCK_DBG LCK_BOOT 用户现场	工厂生产流程保护公司IP	PVT/MP	一般用户
RMA_REQ RMA_ACK 退货给瑞萨	故障分析	-	瑞萨

9.4.2.6 演示RFP的使用

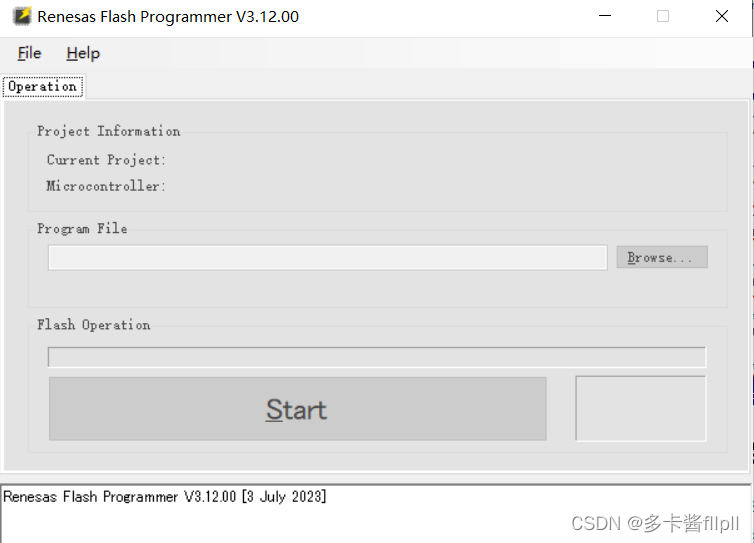

1、RFP GUI
RFPV3.exe和RFPV3.Console.exe

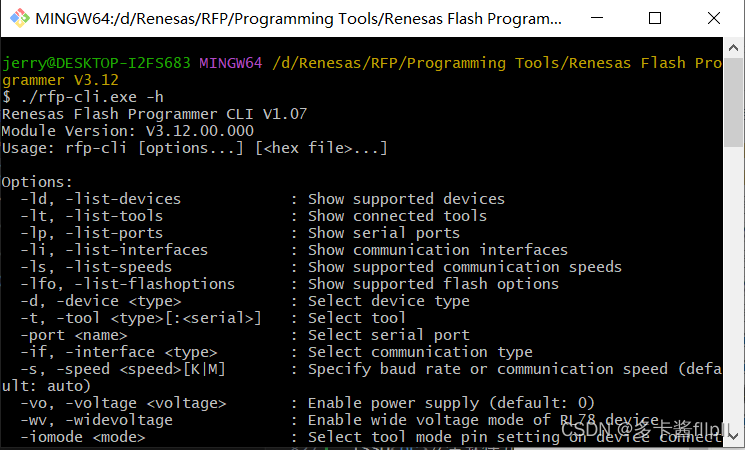

2、rfp-cli.exe

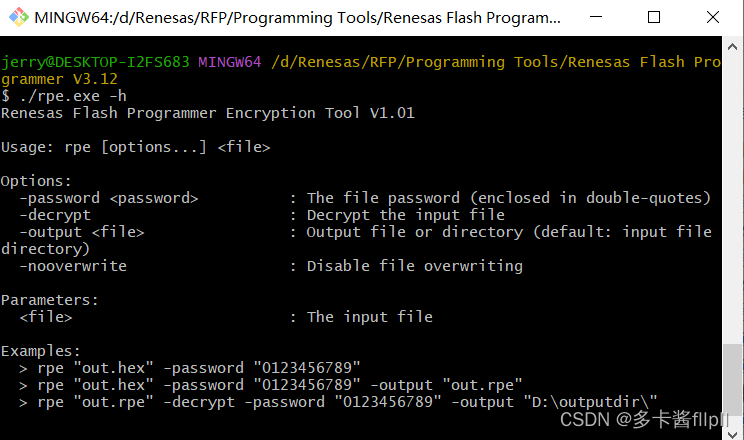

3、rpe.exe

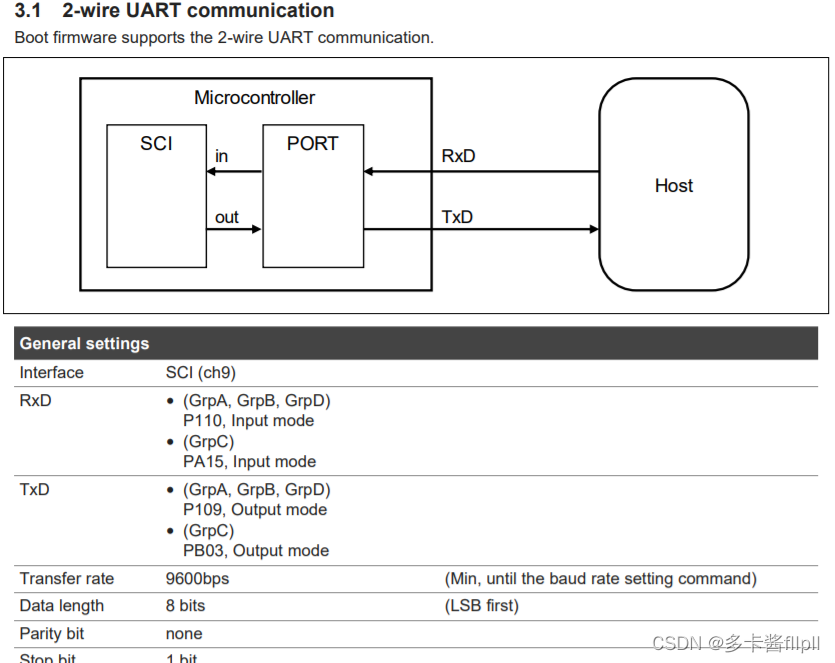

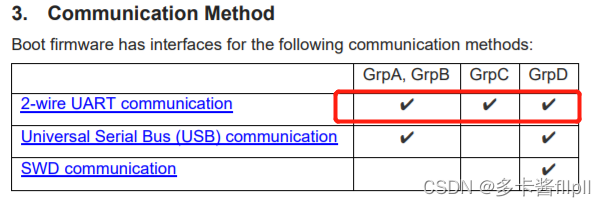

4、RFP boot模式串口通讯协议

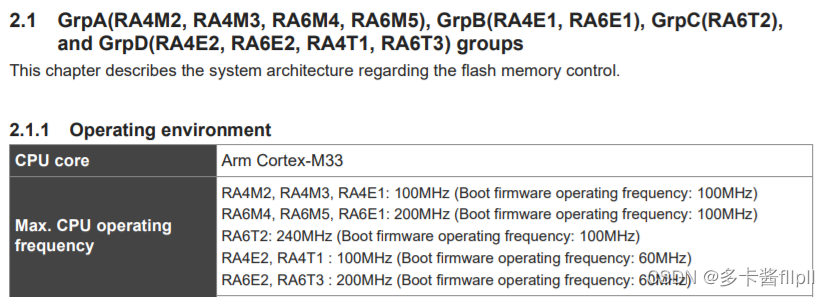

Renesas RA Family Standard Boot Firmware for the RA family MCUs Based on Arm® Cortex®-M33

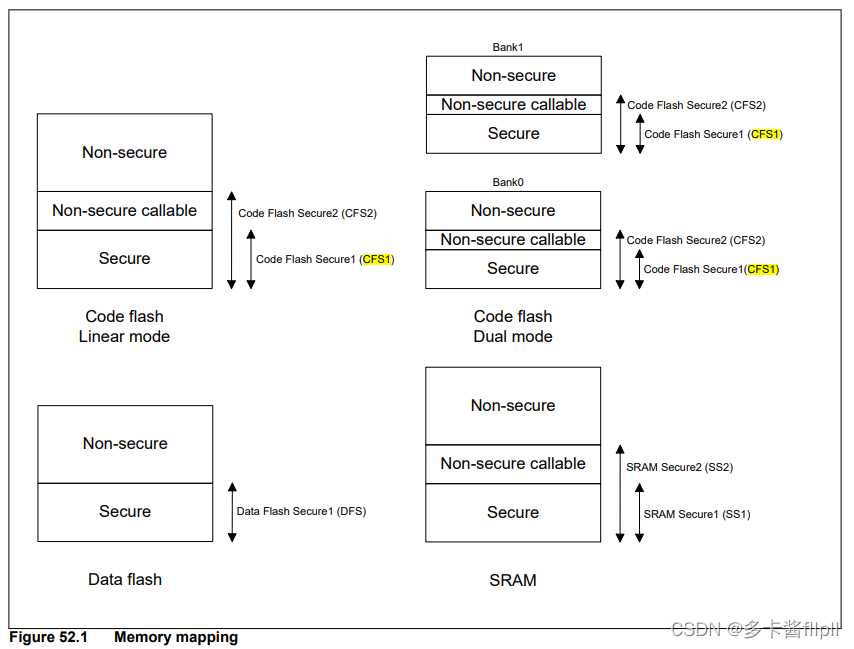

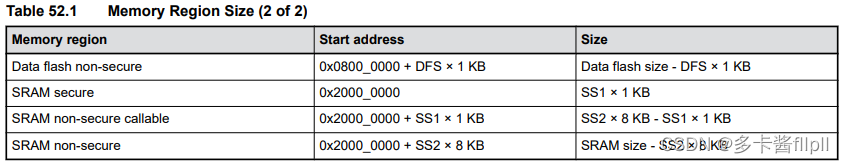

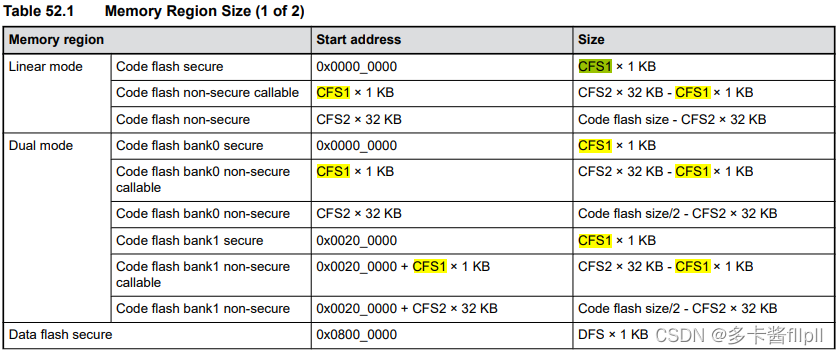

9.4.2.7 例程打印DLM模式和分区

debug下载时候可以在console可以看见flash、sram分区的大小

例程代码可用于用户产测程序：

    const char dlmlist[] = "0x1: CM 0x2: SSD 0x3: NSECSD 0x4: DPL 0x5: LCK_DBG 0x6: LCK_BOOT 0x7: RMA_REQ 0x8: RMA_ACK ";
    printf("%s\n", dlmlist);

    uint8_t dlm = R_PSCU->DLMMON_b.DLMMON;
    char dlm_str[20] = {0};
    sprintf(dlm_str, "dlm mode:%d\n", dlm);
    printf("%s", dlm_str);

    uint8_t cfs2 = R_PSCU->CFSAMONA_b.CFS2;
    sprintf(dlm_str, "cfs2:%d\n", cfs2);
    printf("%s", dlm_str);

    uint8_t cfs1 = R_PSCU->CFSAMONB_b.CFS1;
    sprintf(dlm_str, "cfs1:%d\n", cfs1);
    printf("%s", dlm_str);

    uint8_t dfs = R_PSCU->DFSAMON_b.DFS;
    sprintf(dlm_str, "dfs:%d\n", dfs);
    printf("%s", dlm_str);

    uint8_t ss2 = R_PSCU->SSAMONA_b.SS2;
    sprintf(dlm_str, "ss2:%d\n", ss2);
    printf("%s", dlm_str);

    uint8_t ss1 = R_PSCU->SSAMONB_b.SS1;
    sprintf(dlm_str, "ss1:%d\n", ss1);
    printf("%s", dlm_str);
