七、瑞萨RZN2L port GOAL PROFINET

一、概述/目的

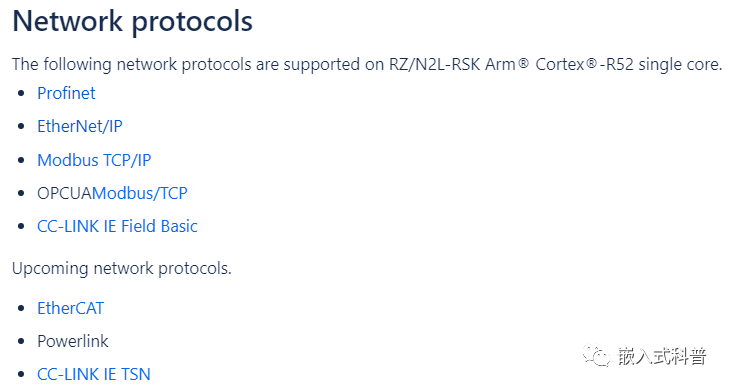

本文通过介绍在瑞萨RZN2L上运行port GmbH’s PROFINET即GOAL_PROFINET - IO DEVICE STACK V2.22.0，来了解瑞萨RZN2L工业以太网多协议的能力、PROFINET的一种实现方式、port GmbH’s是做什么的、GOAL PROFINET IO DEVICE STACK又是怎么回事。
当然了，要掌握一种标准、一种通讯协议、一个协议栈是要花费足够精力的，这里仅抛砖引玉，使之快速上手。

二、PROFINET简介

详见：嵌入式科普(1)，本文就是其中一种实现PROFINET的办法。

三、port和GOAL简介

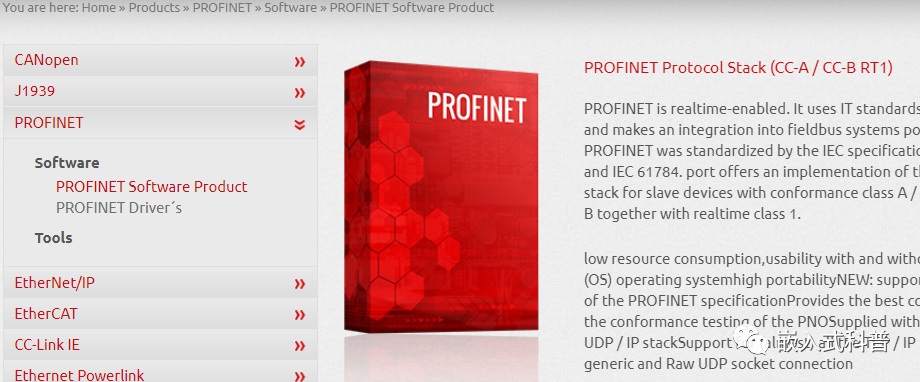

• port官网

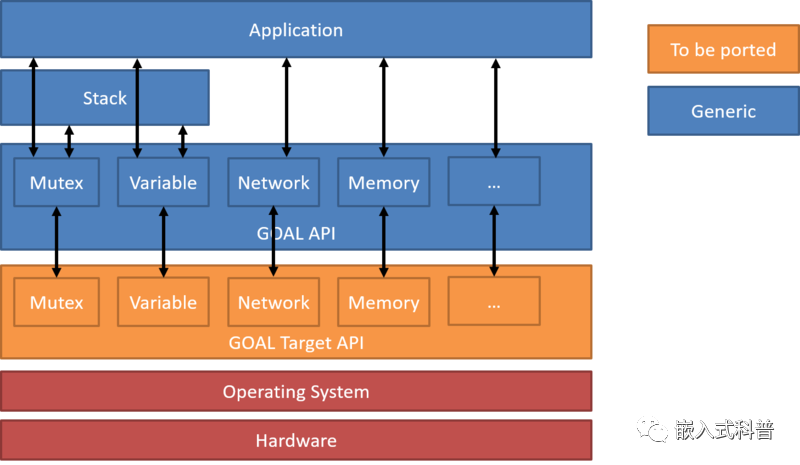

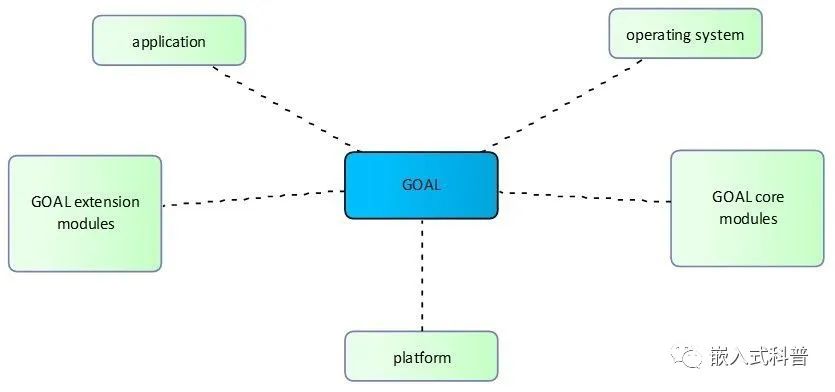

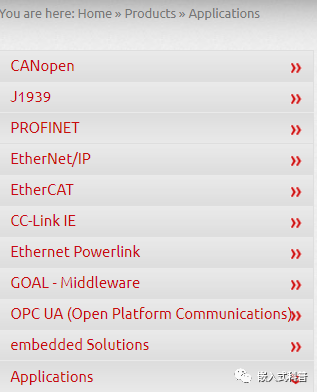

• GOAL中间件

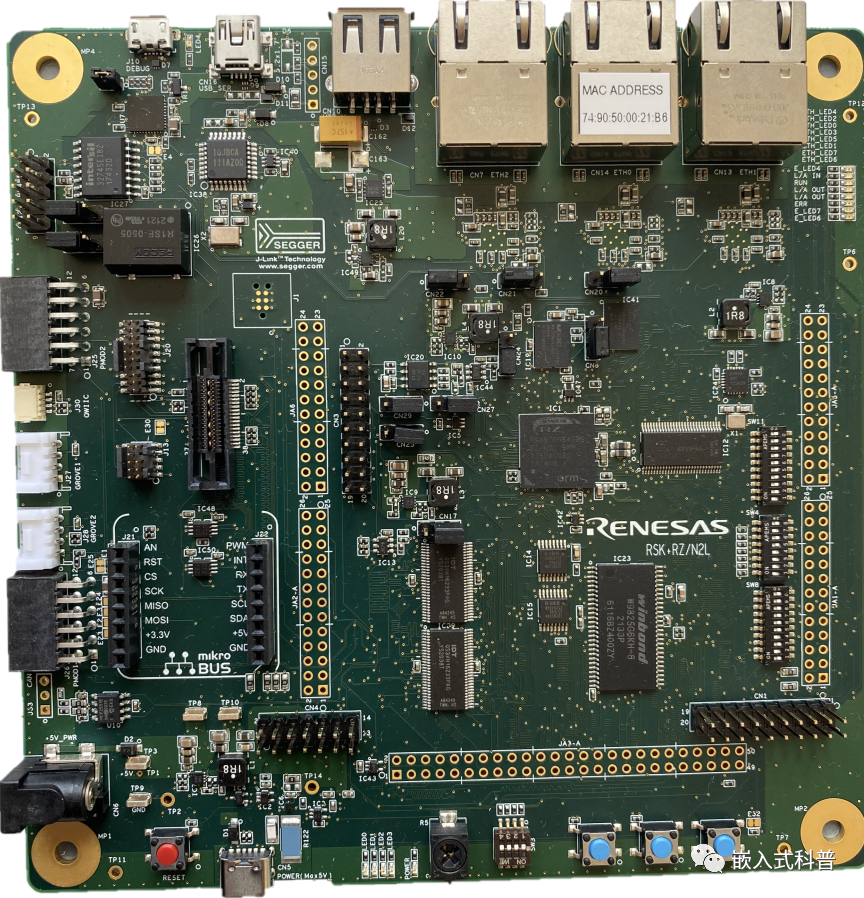

• 瑞萨RZN2L RSK开发板

四、在RZN2L运行GOAL PROFINET并连接codesys

4.1 从站：导入编译下载到RSK开发板

• 详细参考其他系列

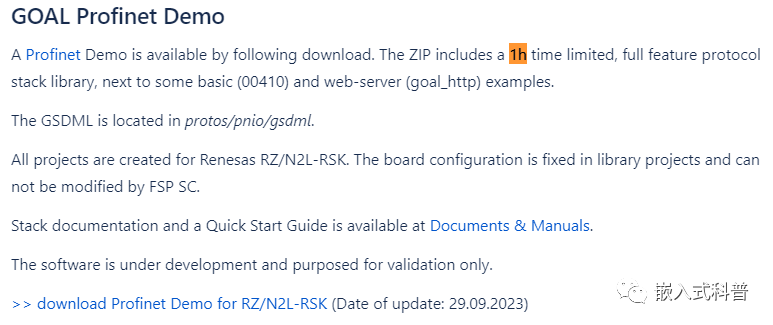

• port文档介绍

• 编译错误：复制到工作空间下；选择tool

• 设置RSK开发板的SW和CN

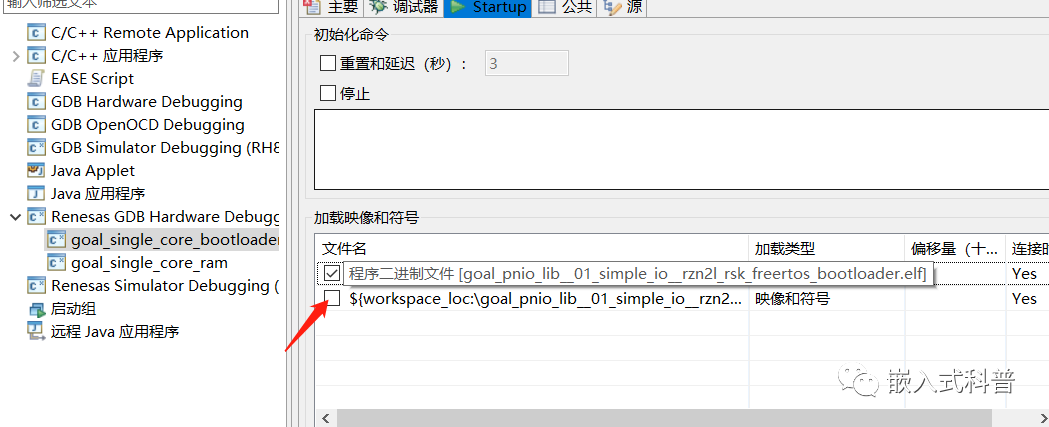

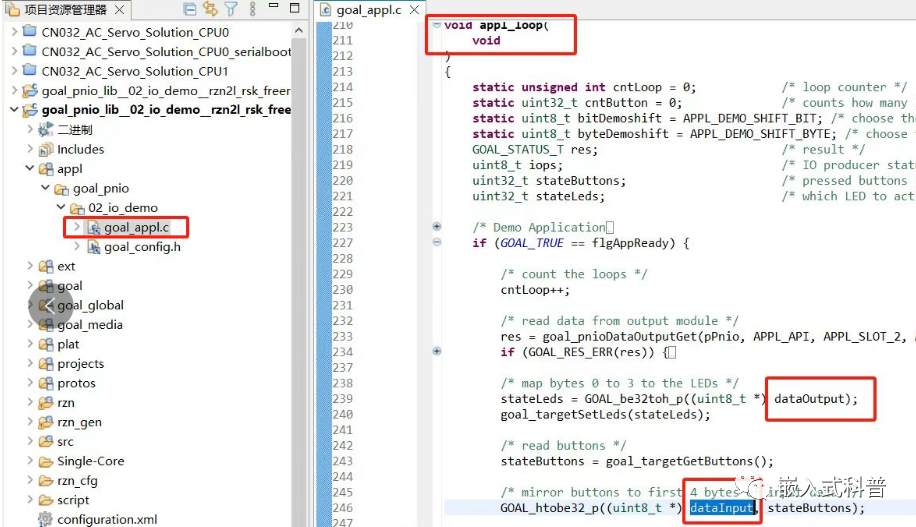

• debug下载：boot工程debug配置中增加app的 .elf文件




4.2 主站：codesys软PLC

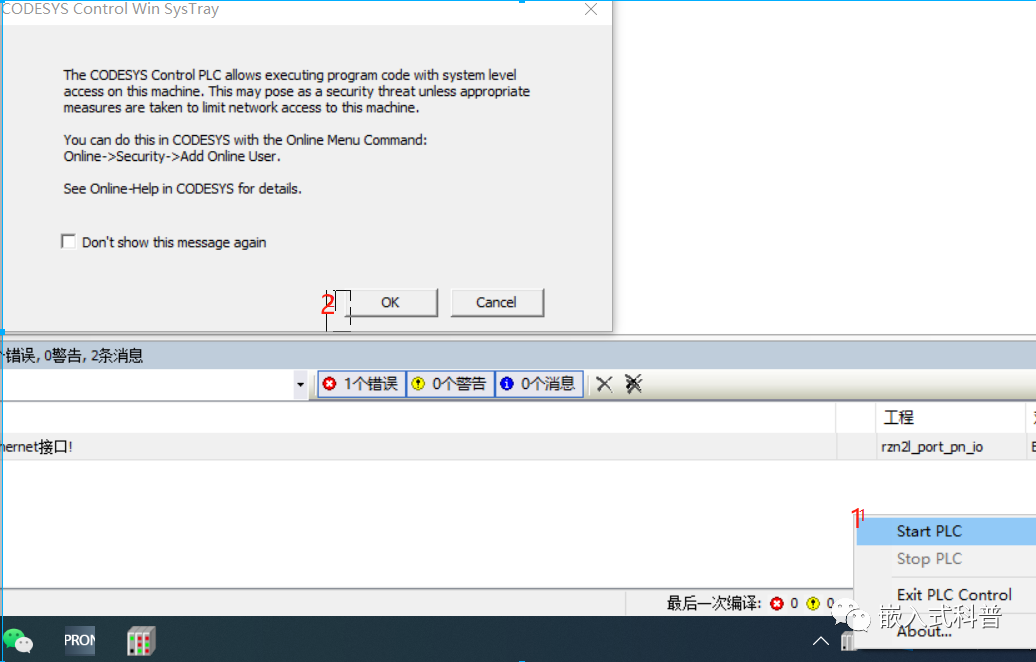

• 下载并安装codesys

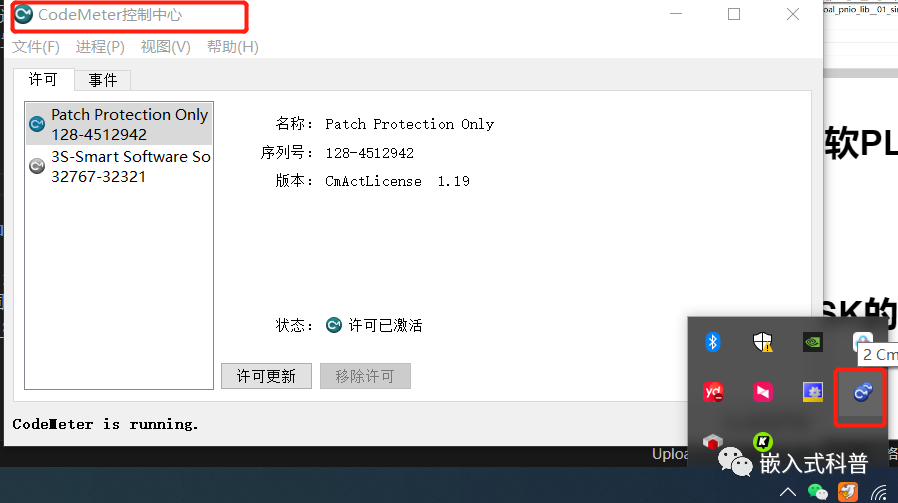

• start PLC（）安装codemeter

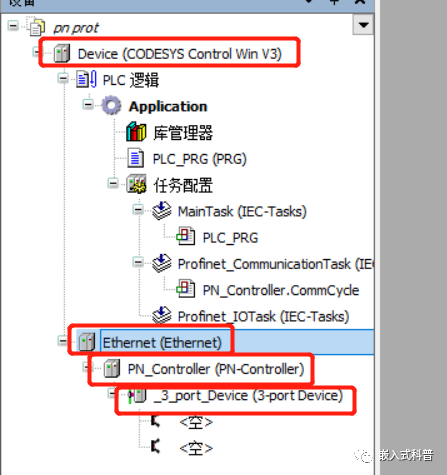

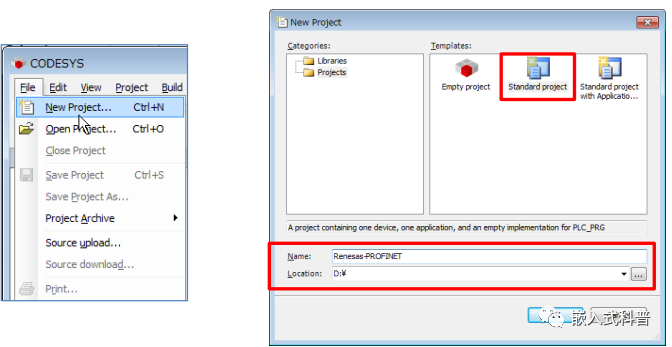

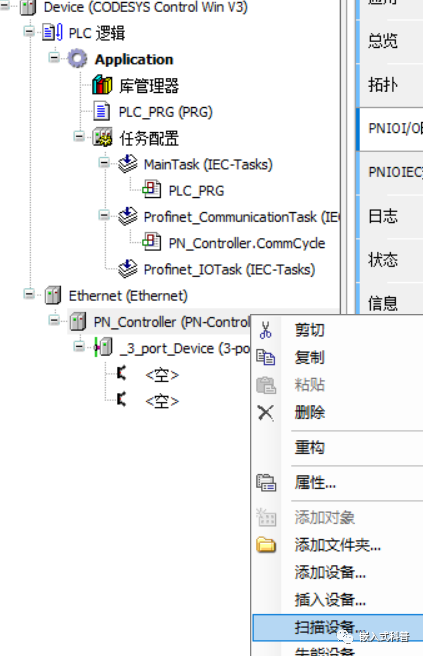

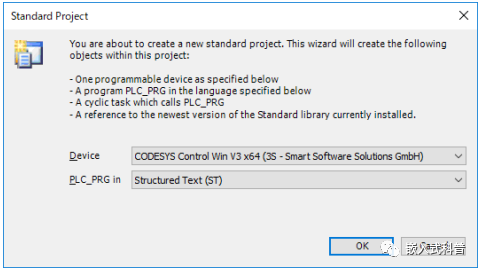

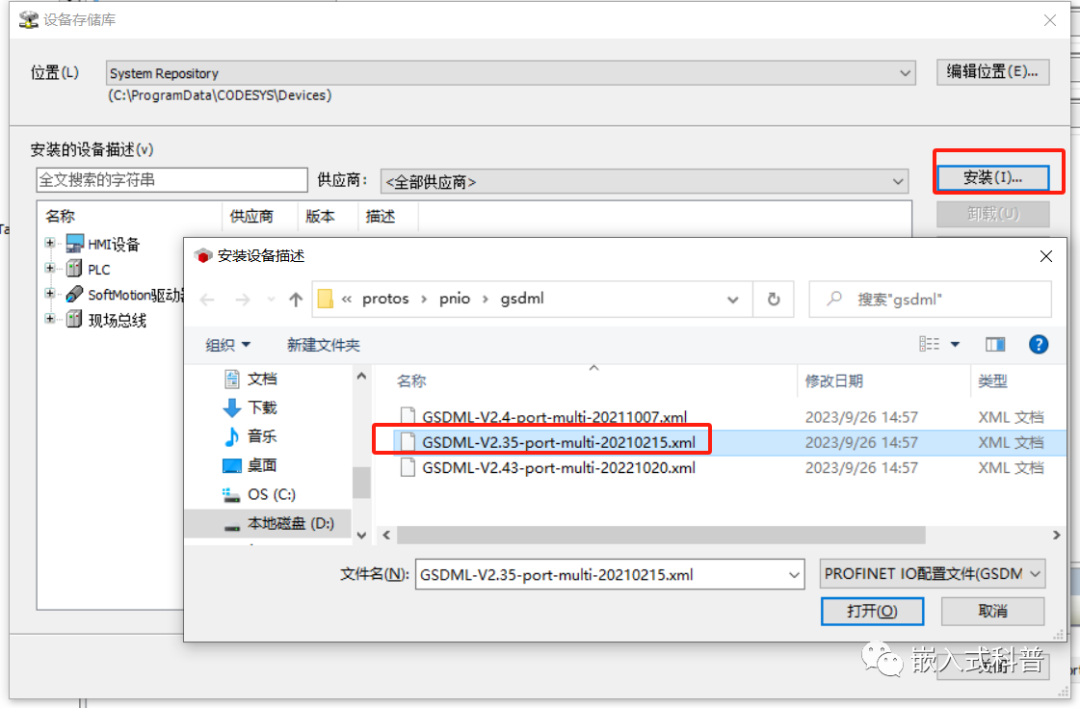

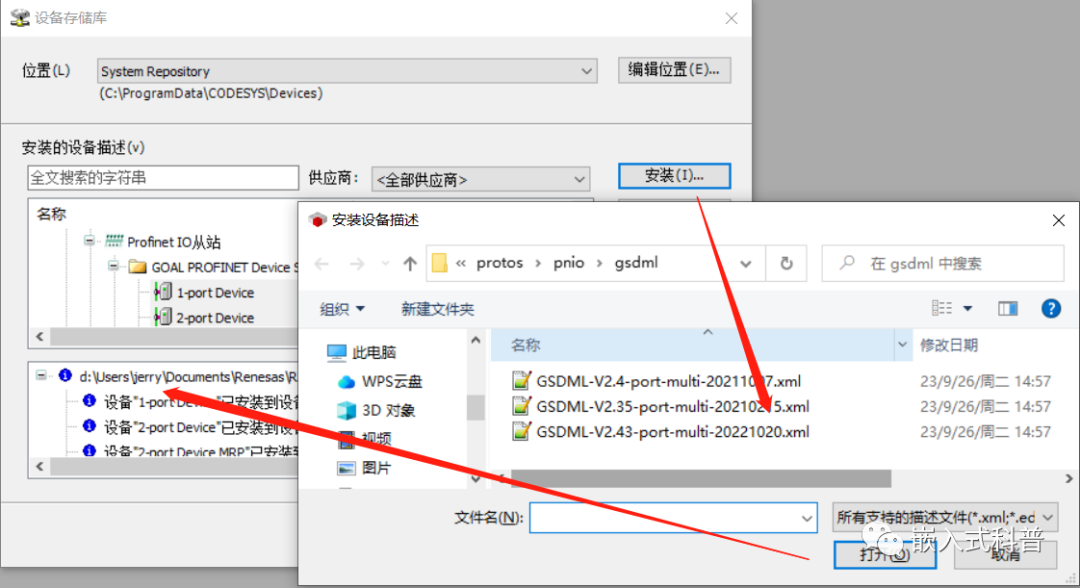

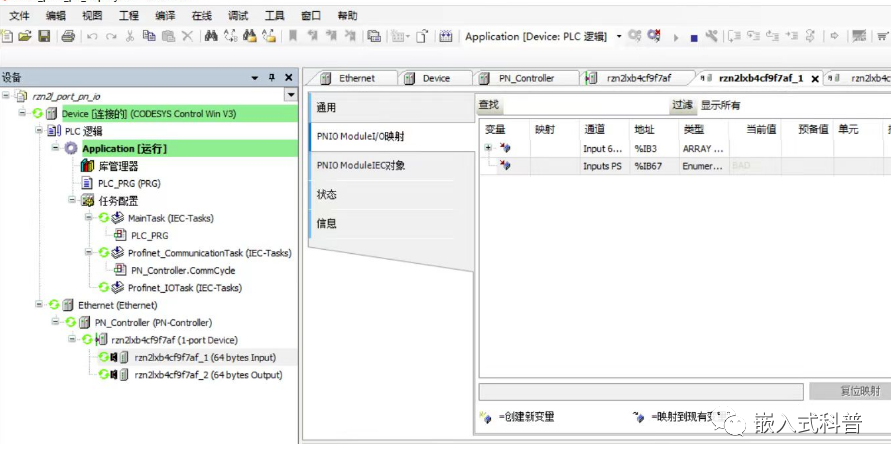

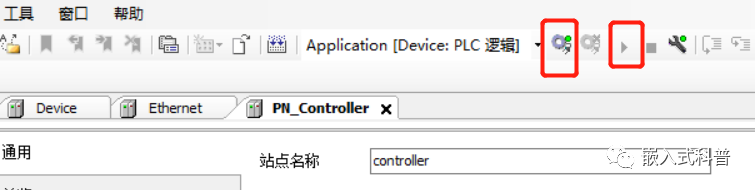

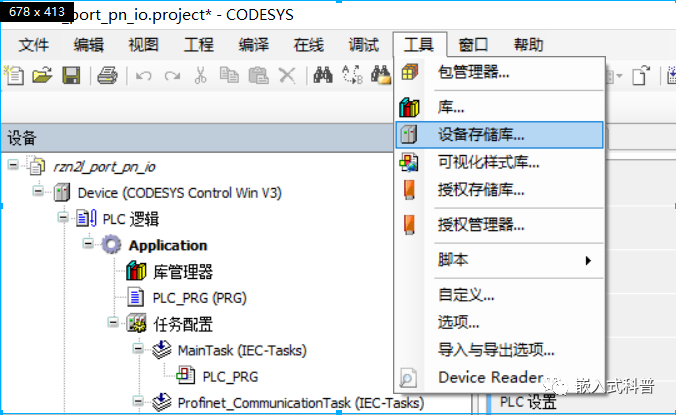

• 新建工程并依次添加GSDML、以太网适配器、PROFINET IOmaster、slave



























4.3 【重要】配置RSK的名字和IP

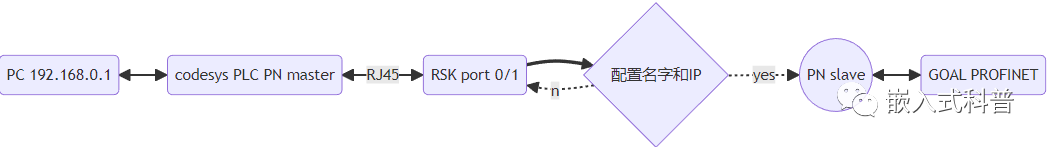

• RSK port0/1连接到PC

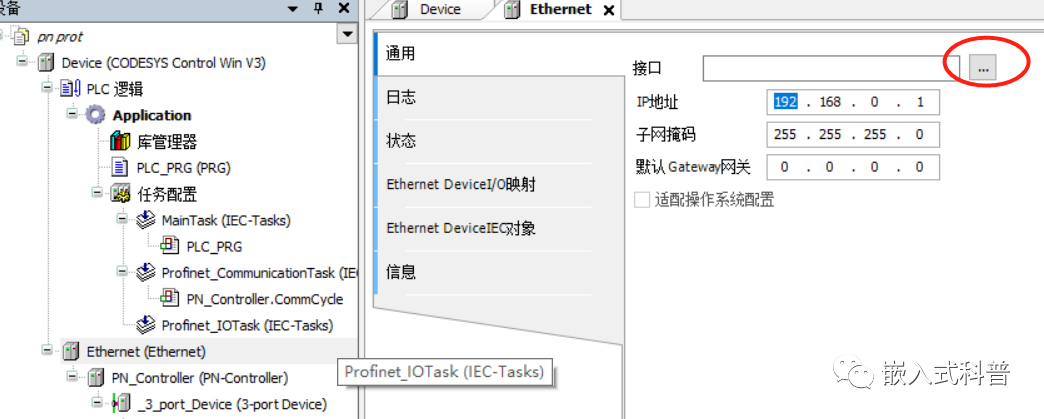

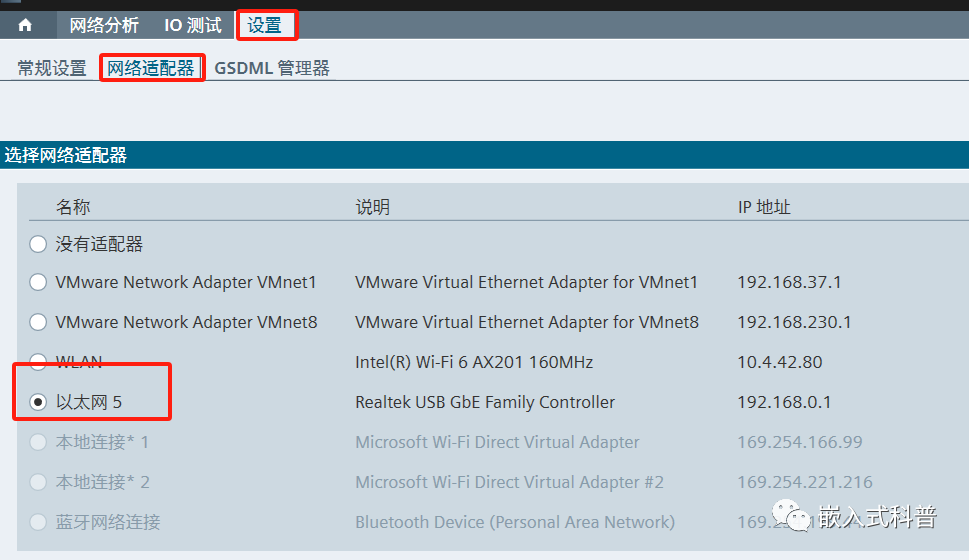

• 设置PC网卡 192.168.0.1 255.255.255.0

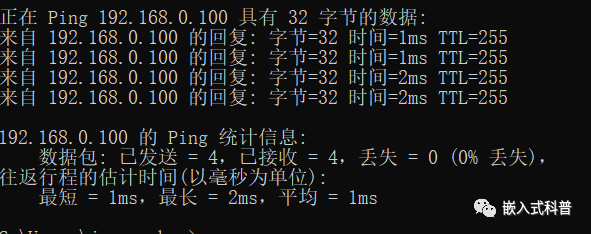

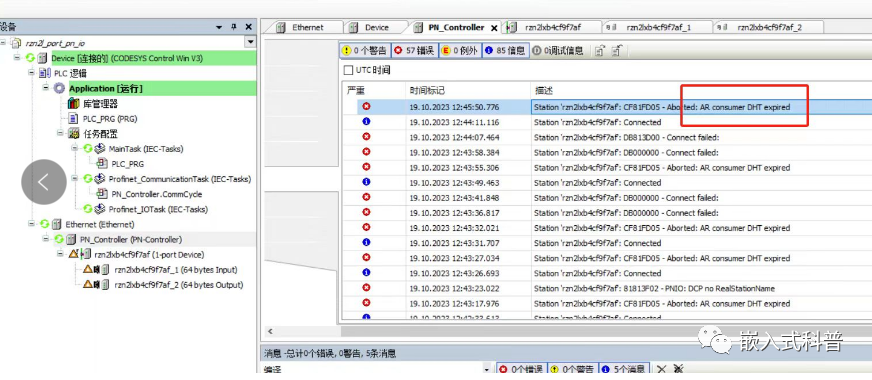

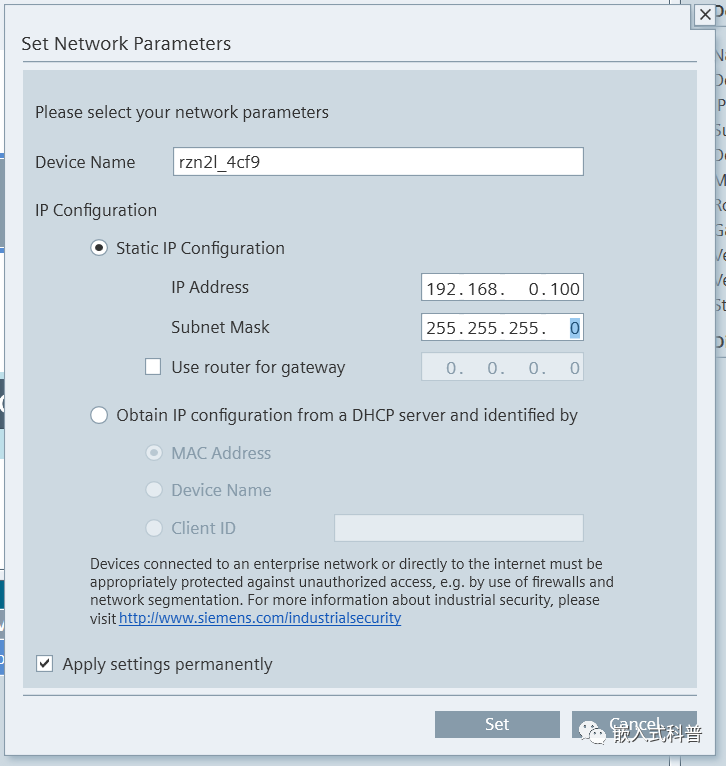

• RSK 名字？IP是多少？ping不同？

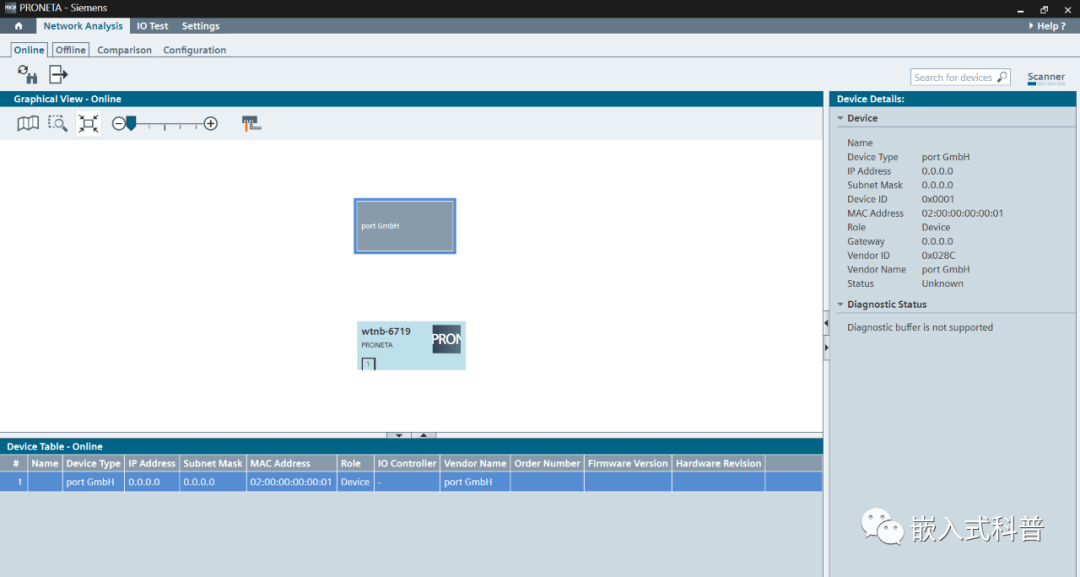

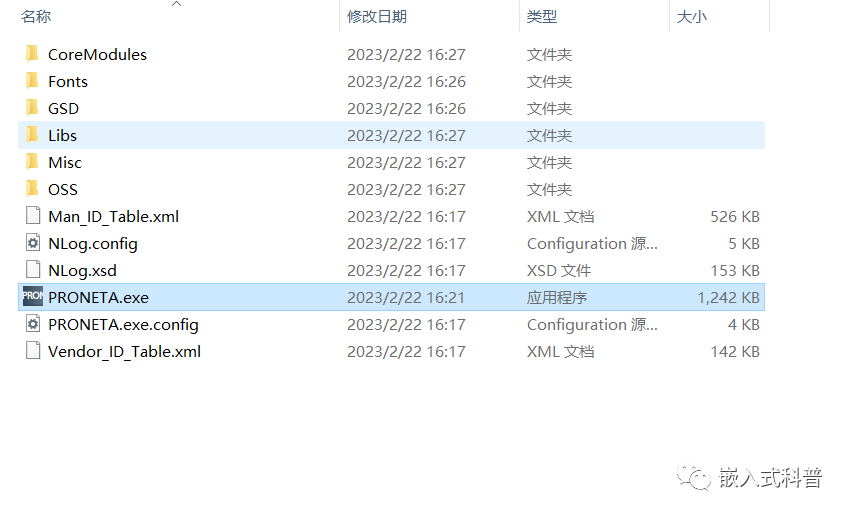

• 下载西门子的PRONETA

4.5 Setting up a PROFINET PLC (Tia Portal with S7-1500)

五、总结

• 流程

•

• N2L+GOAL是产品平台化的一种选择
