一、项目介绍

本项目包含KEIL代码编写和Proteus代码仿真两部分，主要通过基础定时器实现时钟功能，难点在于在六位数码管上显示，本项目采用定时器3的中断，以一秒为一单位，重点对时间的处理，让小时，分钟，秒显示在数码管上，项目扩展部分，可以加入按键来进行一个时间的设置与校准。
Proteus仿真方面，配置好I/O后，在驱动数码管时，需要添加74LS245模块来增强I/O的驱动能力，数码管采用的是共阳极连接，对于段选和位选这里就不多赘述，值得注意的是，段选和位选的I/O分配最好不要都在一个I/O上，这样避免GPIO写入时发生冲突。

二、代码展示

1.SMG.C

代码如下（示例）：

#include "stm32f10x.h"
#include "smg.h"
void SMG_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
//使能GPIOC时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC, ENABLE);
	GPIO_InitStructure.GPIO_Pin = 0x00ff;					//PC0-PC7引脚配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;   //配置为推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   //GPIOC速度为50MHz
 	GPIO_Init(GPIOC, &GPIO_InitStructure);				//初始化PC0-PC7
	GPIO_InitStructure.GPIO_Pin = 0x003f;					//PB0-PC5引脚配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;   //配置为推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   //GPIOB速度为50MHz
 	GPIO_Init(GPIOB, &GPIO_InitStructure);				//初始化PB0-PB5
}

2.SWG.H

代码如下（示例）：

#ifndef __SMG_H
#define __SMG_H
void SMG_Init(void);
#endif

3.timer.c

#include "timer.h"
#include "stm32f10x_tim.h"

int count=0;
// 通用定时器3中断初始化
// 这里时钟选择为APB1的2倍，而APB1为36M
// arr：自动重装值。
// psc：时钟预分频数
// 这里使用的是定时器3!
void TIM3_Int_Init(u16 arr, u16 psc)
{
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); 						// 时钟使能

	// 定时器TIM3初始化
	TIM_TimeBaseStructure.TIM_Period = arr; 												// 设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler = psc; 											// 设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; 				// 设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  		// TIM向上计数模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); 								// 根据指定的参数初始化TIMx的时间基数单位

	TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE); 											// 使能指定的TIM3中断,允许更新中断

	// 中断优先级NVIC设置
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);//设定中断优先级分组0
	NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  								// TIM3中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  			// 先占优先级0级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  						// 从优先级3级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; 								// IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);  																// 初始化NVIC寄存器

	TIM_Cmd(TIM3, ENABLE);  																				// 使能TIMx
}


// 定时器3中断服务程序
void TIM3_IRQHandler (void)  																		  // TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)  						// 检查TIM3更新中断发生与否
	{
		count++;

		TIM_ClearITPendingBit(TIM3, TIM_IT_Update);  									// 清除TIMx更新中断标志
	}
}

4.timer.h

#ifndef __TIMER_H
#define __TIMER_H

#include "sys.h"

extern int count;
void TIM3_Int_Init(u16 arr,u16 psc);

#endif

5.main.c

#include "stm32f10x.h"
#include "Delay.h"
#include "smg.h"
#include "timer.h"
//定义0～9十个数字的字型码表
uint16_t table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
uint16_t wei[]={0x0fe,0x0fd,0x0fb,0x0f7,0x0ef,0x0df,0xff,0xff}; //位码;
int main(void)
{
	SMG_Init();
	TIM3_Int_Init(719,9999);
	while(1)
	{

		if(count<60)
		{
			GPIO_Write(GPIOB,wei[0]);
			GPIO_Write(GPIOC,table[count%10]);
			Delay(10);
			GPIO_Write(GPIOB,wei[1]);
			GPIO_Write(GPIOC,table[count/10%10]);
			Delay(10);
			for(uint8_t i=2;i<=5;i++)
			{
				GPIO_Write(GPIOB,wei[i]);
				GPIO_Write(GPIOC,table[0]);
				Delay(10);
			}
		}
		if(count>=60||count<3600)
		{
			int m,n,t=0;
			n=count/60%10;
			m=count/60/10;
			t=count%60;

			GPIO_Write(GPIOB,wei[0]);
			GPIO_Write(GPIOC,table[t%10]);
			Delay(10);


			GPIO_Write(GPIOB,wei[1]);
			GPIO_Write(GPIOC,table[t/10%10]);
			Delay(10);

			GPIO_Write(GPIOB,wei[2]);
			GPIO_Write(GPIOC,table[n]);
			Delay(10);

			GPIO_Write(GPIOB,wei[3]);
			GPIO_Write(GPIOC,table[m]);
			Delay(10);

			GPIO_Write(GPIOB,wei[4]);
			GPIO_Write(GPIOC,table[0]);
			Delay(10);

			GPIO_Write(GPIOB,wei[5]);
			GPIO_Write(GPIOC,table[0]);
			Delay(10);
		}
		if(count>=3600||count<86400)
		{
			int m,n,t,x,y,q=0;
			x=count/3600/10;
			y=count/3600%10;
			q=count%3600;
			m=q/60/10;
			n=q/60%10;
			t=q%60;

			GPIO_Write(GPIOB,wei[0]);
			GPIO_Write(GPIOC,table[t%10]);
			Delay(10);

			GPIO_Write(GPIOB,wei[1]);
			GPIO_Write(GPIOC,table[t/10%10]);
			Delay(10);

			GPIO_Write(GPIOB,wei[2]);
			GPIO_Write(GPIOC,table[n]);
			Delay(10);

			GPIO_Write(GPIOB,wei[3]);
			GPIO_Write(GPIOC,table[m]);
			Delay(10);

			GPIO_Write(GPIOB,wei[4]);
			GPIO_Write(GPIOC,table[y]);
			Delay(10);

			GPIO_Write(GPIOB,wei[5]);
			GPIO_Write(GPIOC,table[x]);
			Delay(10);
		}

	}
}

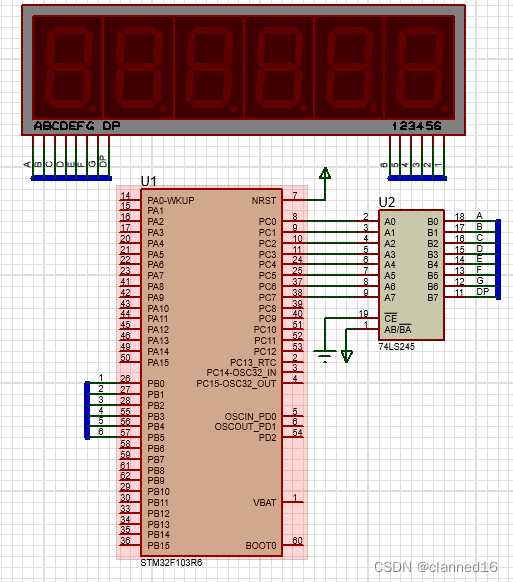

三、Proteus仿真

四、总结

在项目开发时候，需要理解数码管的工作原理，理解段选和位选的区别，对于数码管动态显示来说，认识到同一时间数码管只能显示一位，重点在于定时器中断后时间的处理，需要对数据进行分解。Proteus仿真方面，芯片调频72MHz。
