用usbisp给arduino nano烧录bootloader

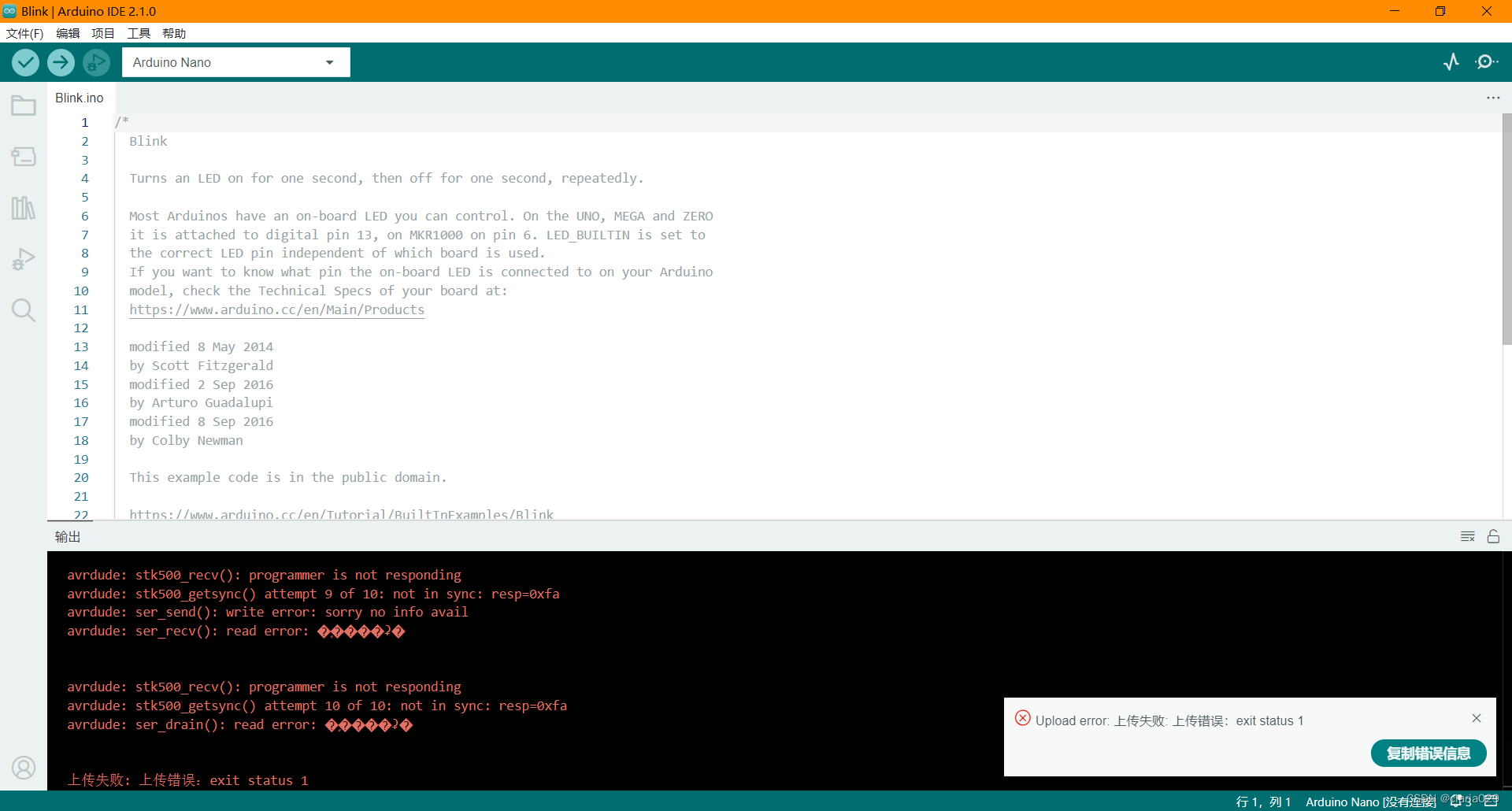

前几天家里翻出一个arduino nano，用arduino IDE上传程序的时候无论使用ATmega328P还是ATmega328p（old bootloader）都无法完成，显示如下错误

 考虑到端口还是能识别的，应该不是CH340方面的问题，那主要矛盾或许还是集中在bootloader上面！

用了网上一般的arduino给arduino烧录bootloader的方法没有成功，我就使用usbisp烧录，结果一切如愿以偿！

目录

一.材料准备

二. 连线

三.熔丝位设置

四.烧录

五.结束

---

一.材料准备

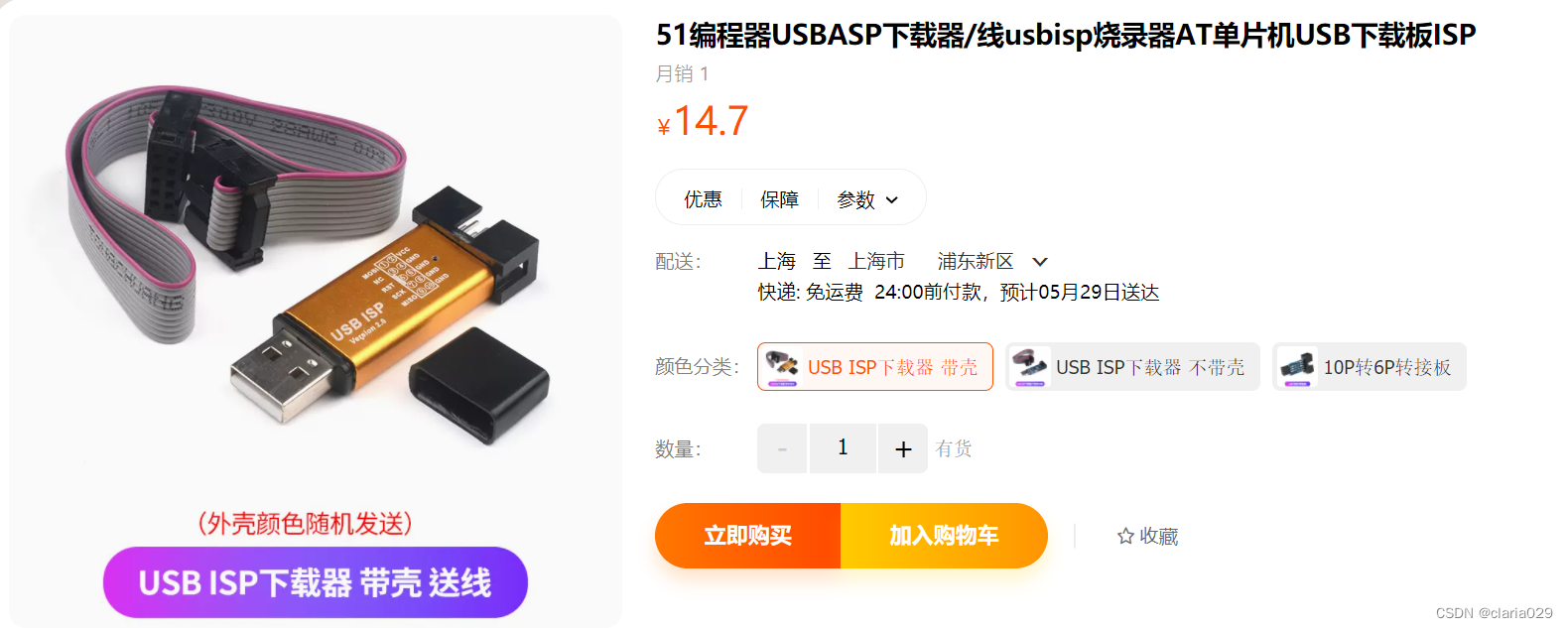

你需要一个usbisp，在某宝上有卖

当然还有arduino nano

二. 连线

USB ISP	NANO
5V	5V
GND	GND
MOSI	MOSI（D11）
MISO	MISO（D12）
SCK	SCK（D13）
RST	RST

连好之后插电脑上

三.熔丝位设置

在Arduino\hardware\arduino\avr路径打开文件夹，打开boards.txt文件，此文件中可查看相应板卡芯片的熔丝位，找到NANO：

低位0xFF

高位0xDA

扩展位0x05

这就是arduino nano的熔丝位设置，这个一定要记住！

四.烧录

我使用PROGISP进行烧录，这个软件百度上一搜就能下载

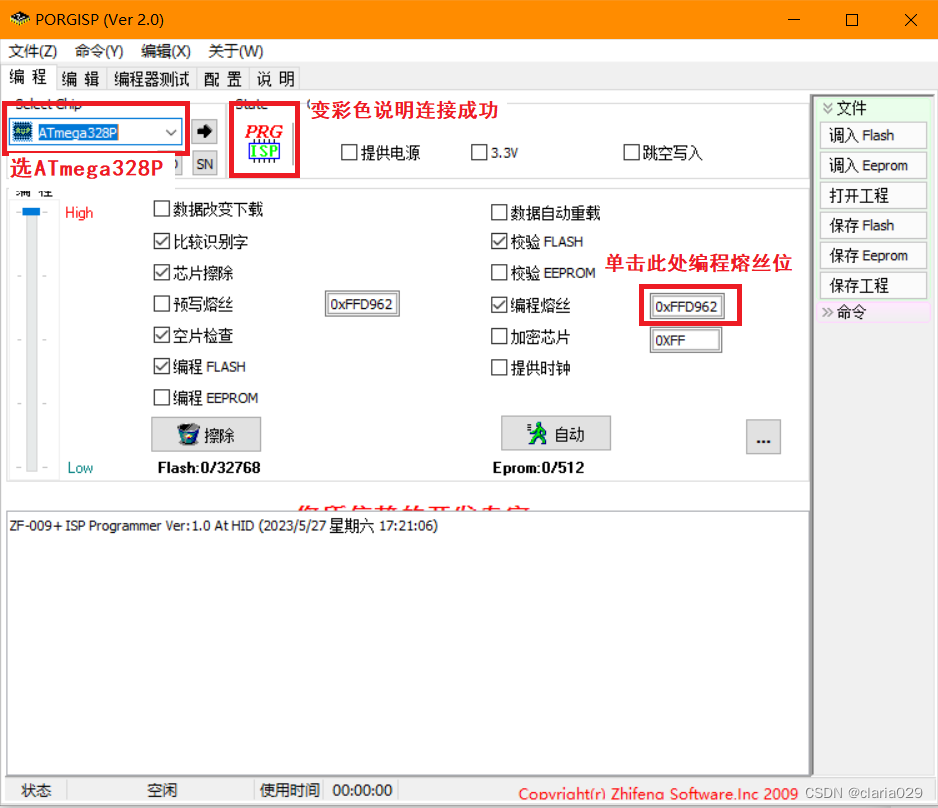

打开软件后，先把chip设置为ATmega328P

然后点击图上标的方框，进入熔丝位设置

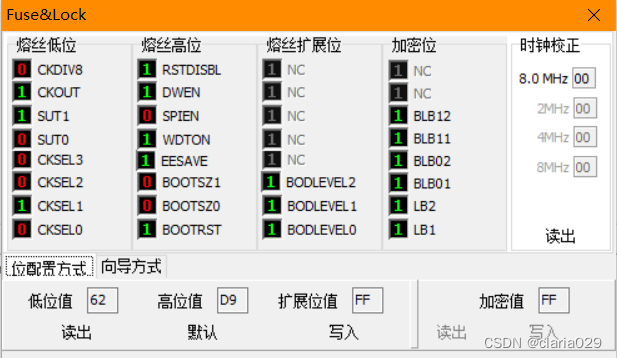

先点读出，而后把之前记住的三个熔丝位填进去

低位0xFF

高位0xDA

扩展位0x05

加密值先不变

然后点写入，一切OK！

接下来开始烧录

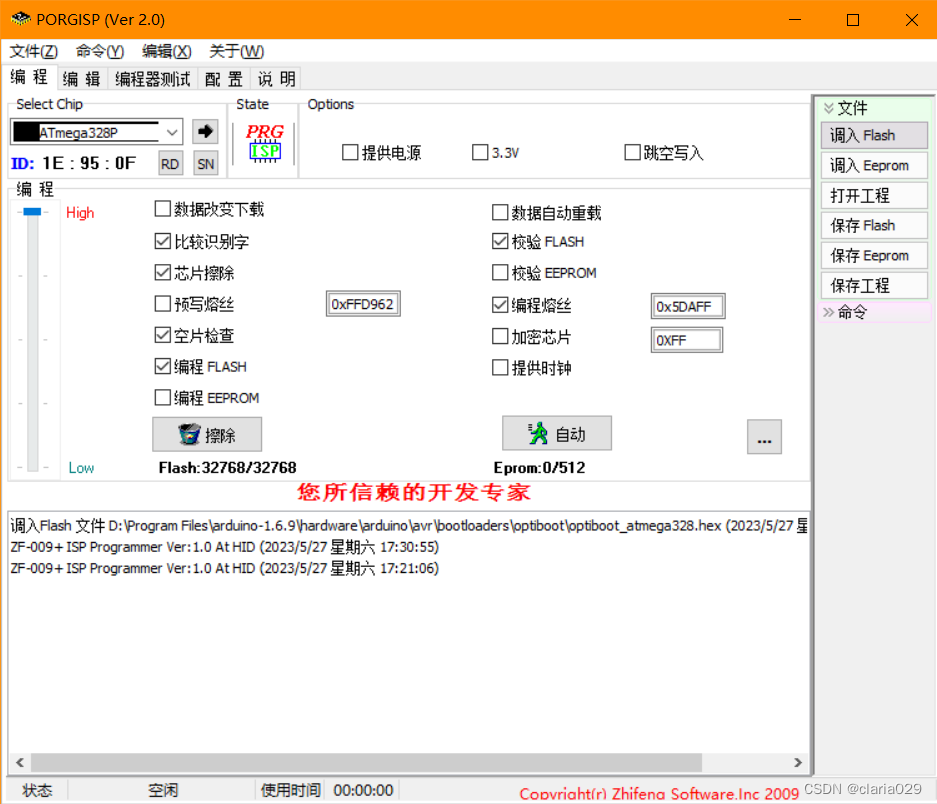

配置按图上所示打勾，然后点击右上角调入flash

烧写文件的地址如下：

\Arduino\hardware\arduino\avr\bootloaders\optiboot

选择optiboot_atmega328.hex

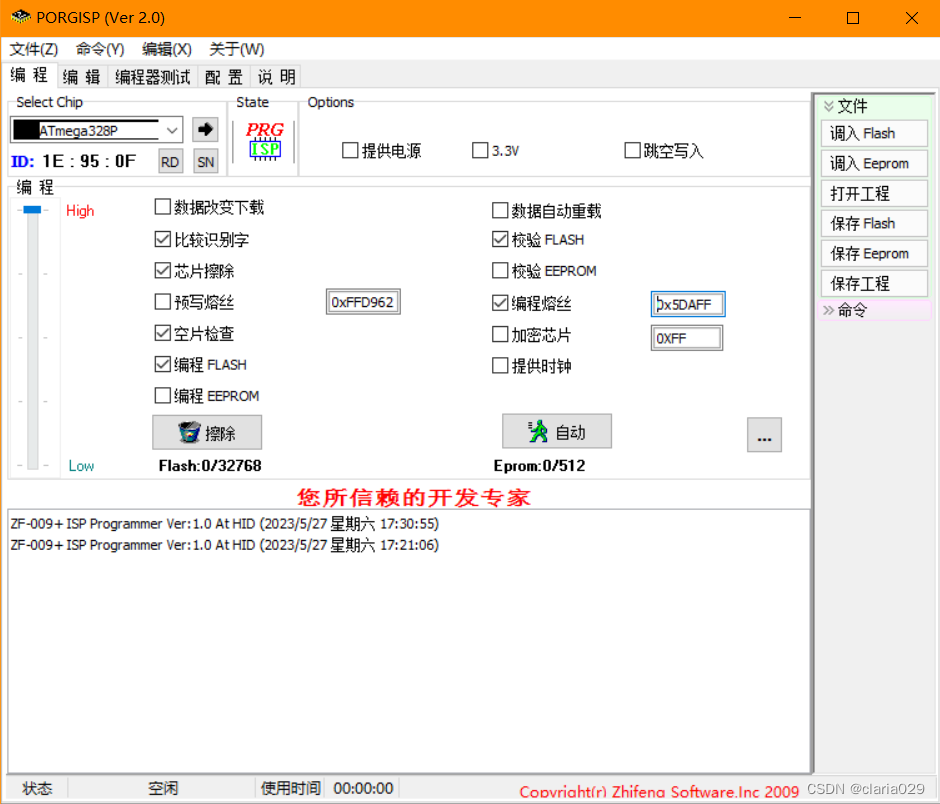

然后点击自动就开始烧录，一会就好了

五.结束

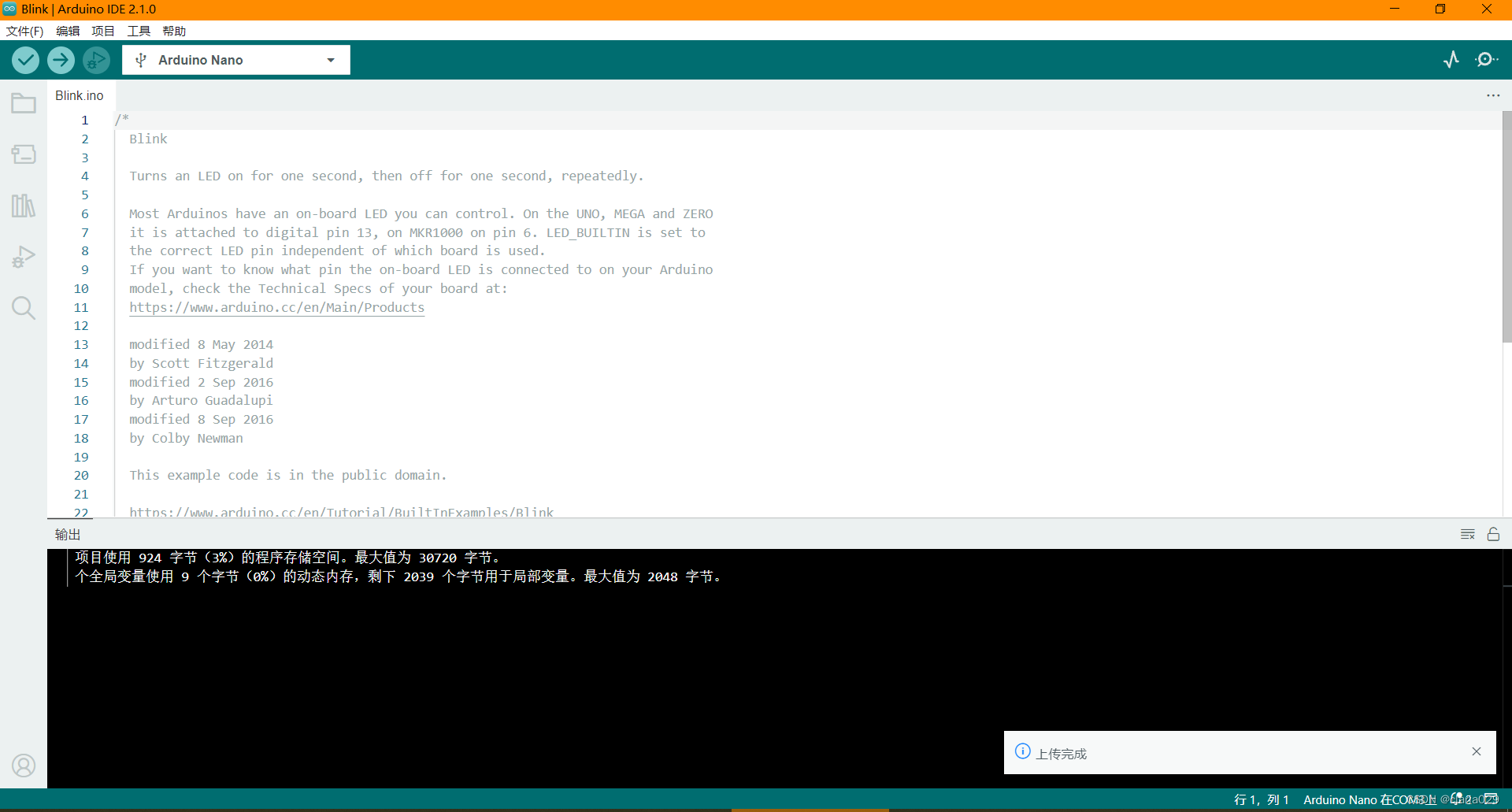

现在在进行程序上传，一下子就成功了
