不废话直接上干货！

一、液冷技术介绍

二、液冷关键部件介绍

三、液冷数据中心解决方案

四、液冷运维注意事项

以上为本次介绍的内容大纲，主要从4个方面进行展示。

一、液冷技术介绍

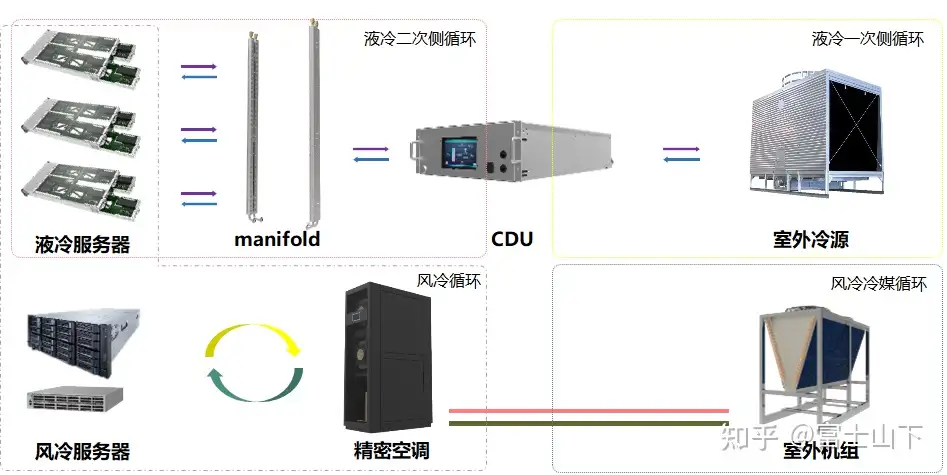

01 液冷数据中心组成

最详细+最干货的液冷数据中心设计技术方案介绍_智算中心

液冷数据中心组成

02 液冷数据中心散热架构

最详细+最干货的液冷数据中心设计技术方案介绍_机柜_02

液冷散热架构

注意：液冷数据中心中CPU、GPU、VR、NVSwitch等主要发热部件的散热利用液冷进行散热，非液冷部件利用风冷进行散热。不是所有的部件都利用液冷散热，所以当前主流液冷数据中心(非浸没式)是采用风冷+液冷散热的组合效果。

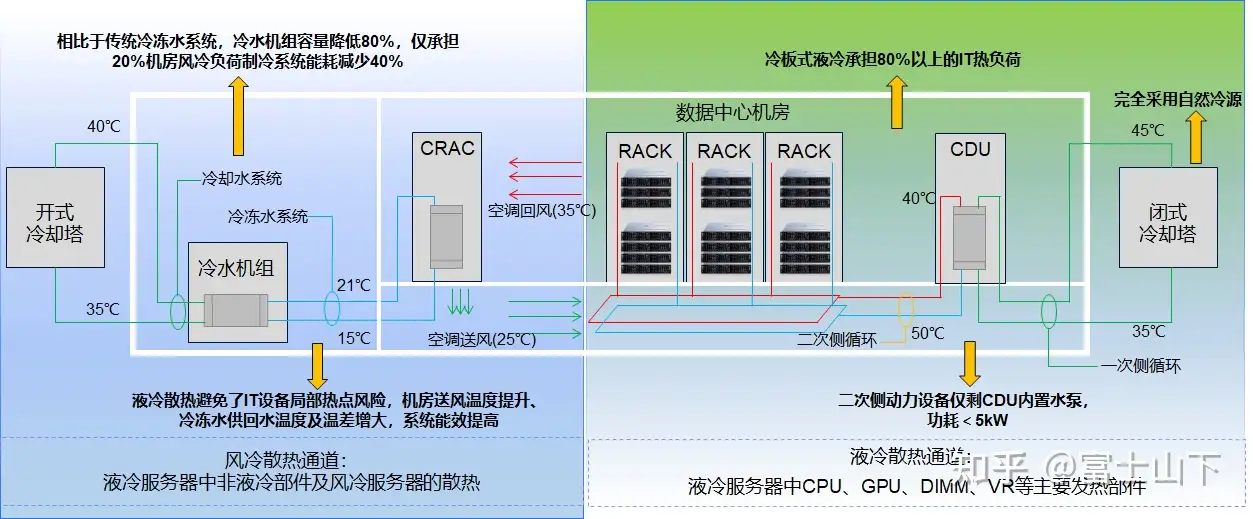

03 液冷数据中心节能原理

最详细+最干货的液冷数据中心设计技术方案介绍_机柜_03

液冷数据中心节能原理

实现1000kW散热能力，完全用传统风冷空调需要输入约200kW电能；完全用液冷散热只需要输入35kW，液冷比风冷节能达80%以上数据中心液冷占比越高，节能收益约明显。

上图展示了当前液冷数据中心中风冷+液冷的实现原理，风冷仅承担20%机房风冷负荷。冷板式液冷承担80%以上的IT热负荷。

二、关键部件介绍

01 服务器液冷冷板

最详细+最干货的液冷数据中心设计技术方案介绍_数据中心_04

冷板拆解图

最详细+最干货的液冷数据中心设计技术方案介绍_数据中心_05

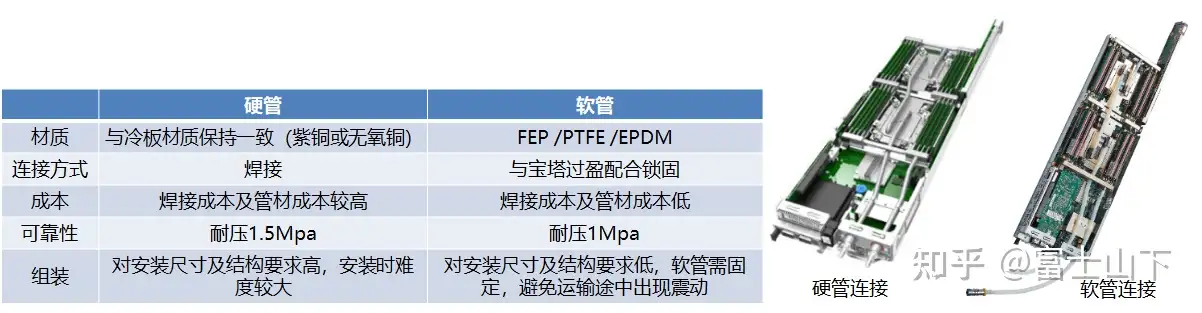

硬管VS软管
