1、显示结果云图：

Genaral Postproc -->Plot Result -->Contour Plot --> Nodal Solu/Element Solu/...

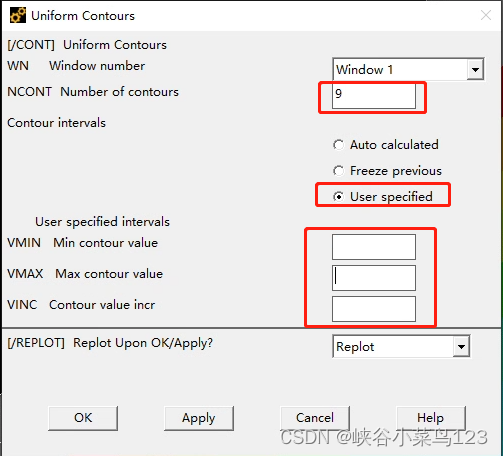

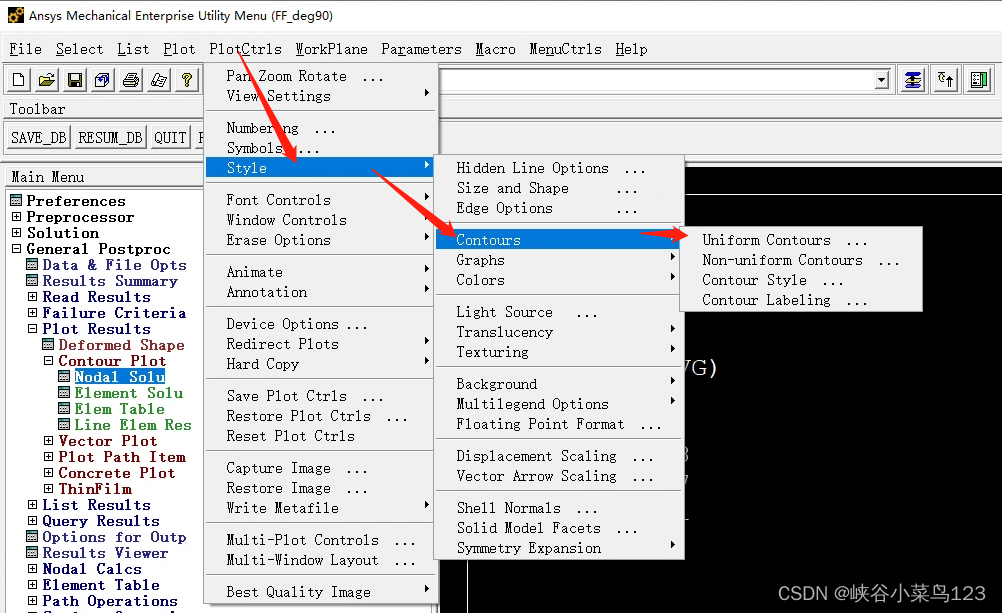

2、设置显示范围

以上步骤对应的命令流，可以在log file查看。
