LD2410B 人体存在传感器配合继电器使用注意事项

先说现象

• 很多人使用LD2410都是使用其1脚的OUT信号对外设进行控制，如果使用继电器的话，注意，继电器不能放在LD2410背后比较近的地方(比如 2cm 1cm的地方)，这样会导致LD2410 检测信号频繁触发，就会导致后端接的继电器反复动作，究其原因，笔者也是探索了很久

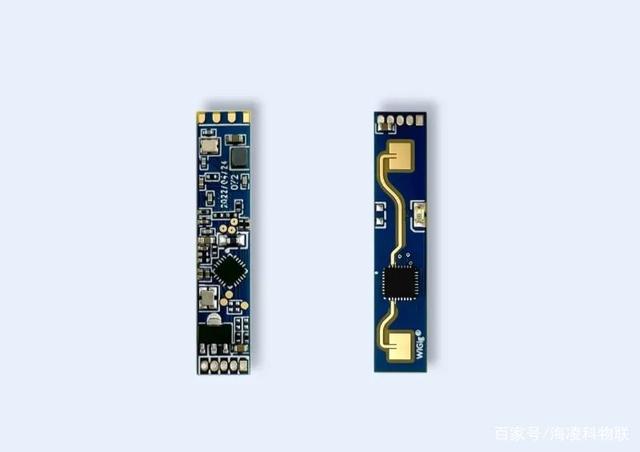

• 去年11月份的时候，入手了两个LD2410的板子，用于验证技术方案的可行性，由于空间受限，不得不所有元器件密集排放，结果验证以后，就发现继电器会反复触发，当时也试了用屏蔽铜箔把LD2410后面遮挡起来，但是基本没有效果，联系了原厂技术支持，也是云里雾里的，最后放弃了，然后就放下了半年时间没动。


技术分析

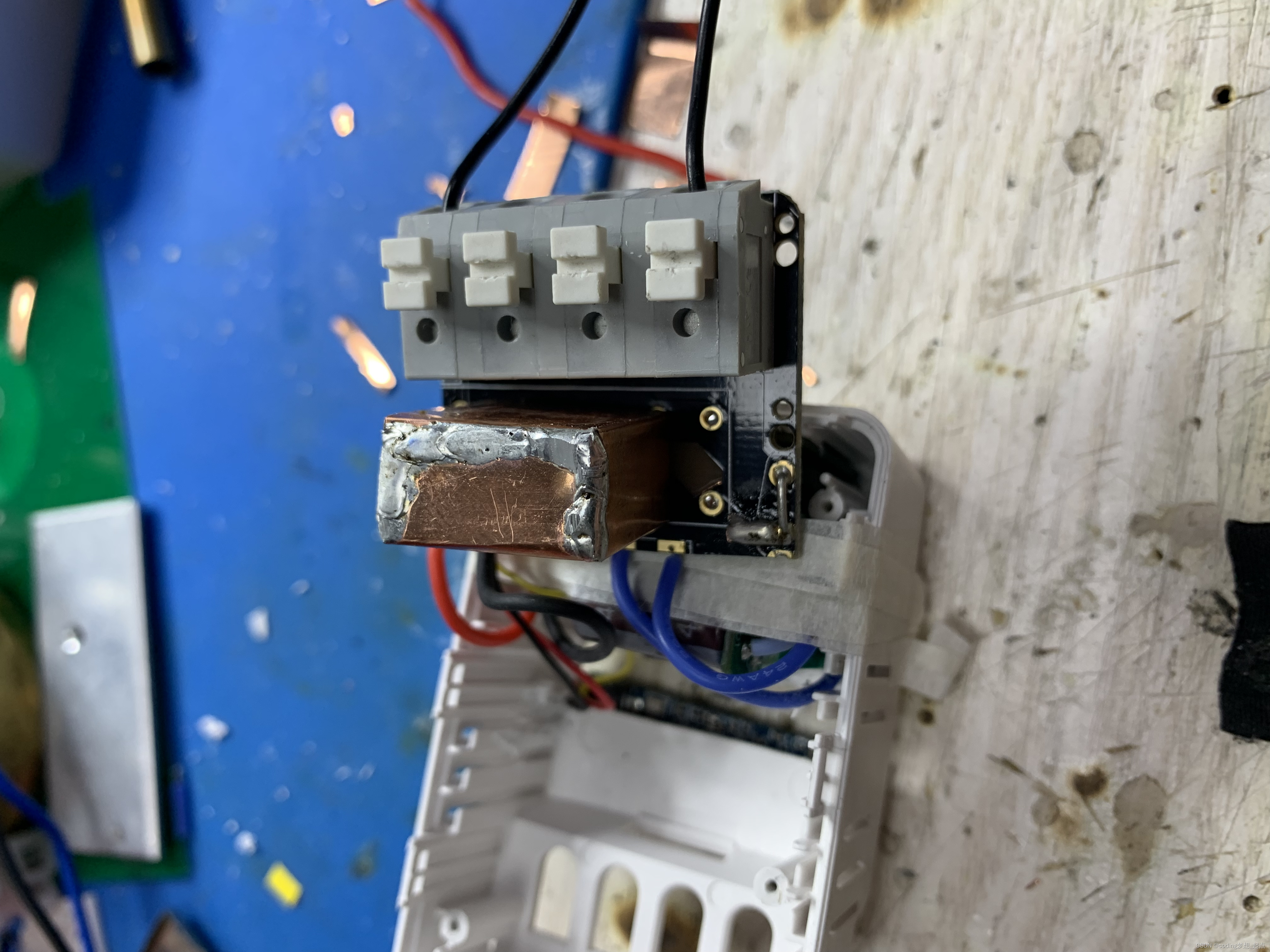

• 最近重拾起来，继续分析误触发的原因在哪里，然后经过分析，原来是LD2410背面的一定区域内，也会有雷达天线的电磁辐射区域，然后也会被天线接收到，在手机端APP看到的现象是，检测到有运动目标，其实能量值没有任何变化，然后就间歇性反复触发，因为检测到了运动目标，原因就是背后的继电器，里面触点吸合时会有运动，就这轻微的运动，也被雷达天线接收到了，然后就做了一个屏蔽罩，完全给继电器屏蔽起来，当然，屏蔽罩也没有接地，其实也不用接地。再测试，就正常了，再也没有误触发动作了。
