51单片机--LCD1602调试工具

最新推荐文章于 2024-05-22 14:27:59 发布
最新推荐文章于 2024-05-22 14:27:59 发布
阅读量158 收藏
点赞数
分类专栏： # 51单片机/stm32单片机 文章标签： 51单片机 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/codercjw/article/details/130305901
版权

1.

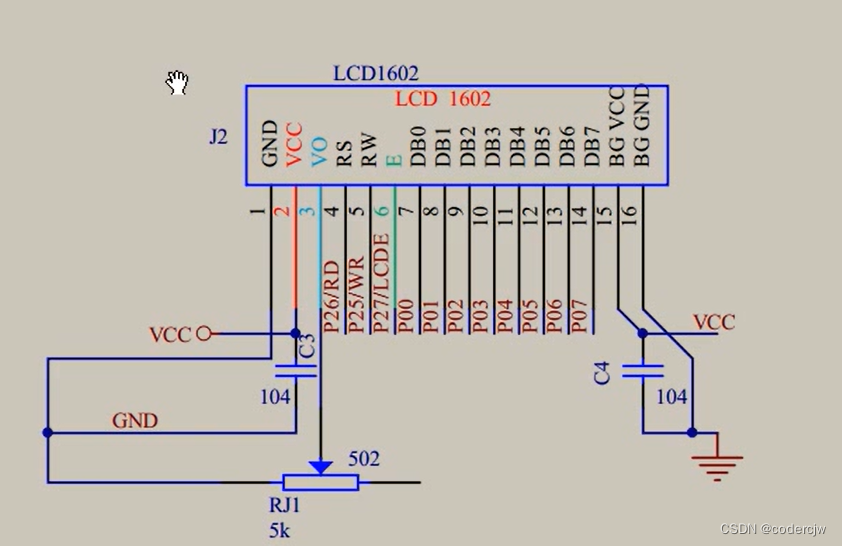

2.这是LCD1602的原理图

3.

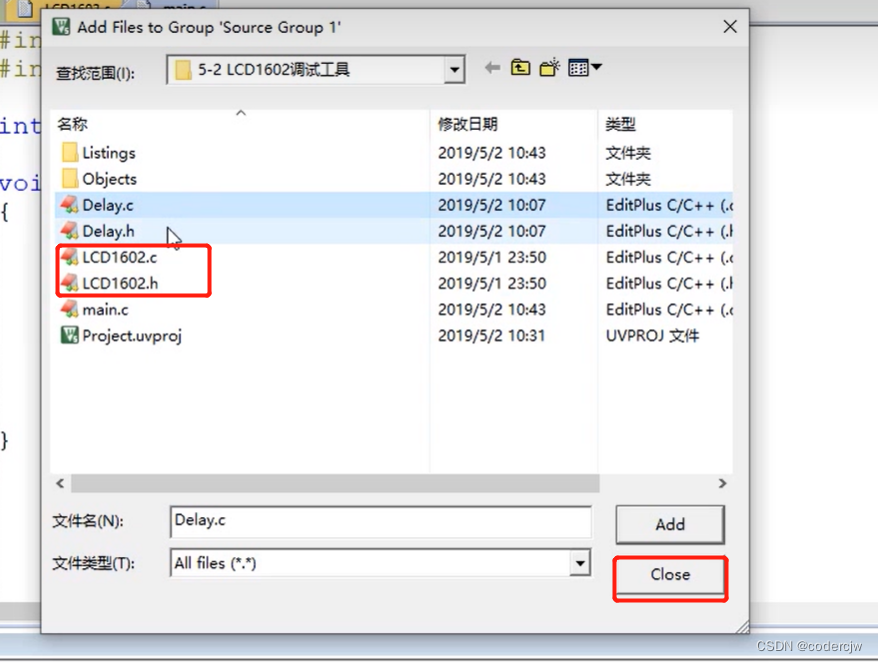

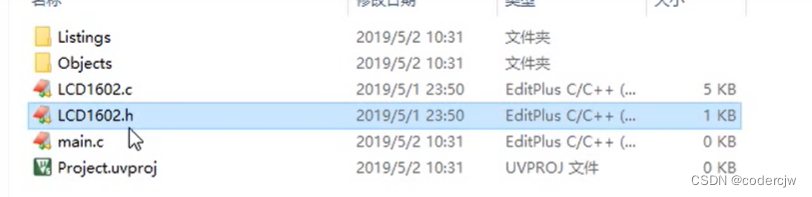

复制粘贴过来 LCD1602的文件

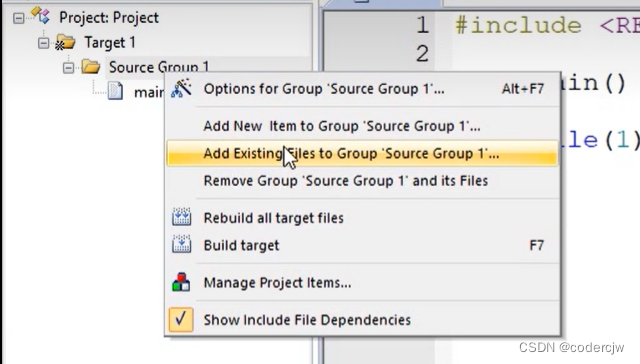

4.再在keil5里面打开刚才的文件

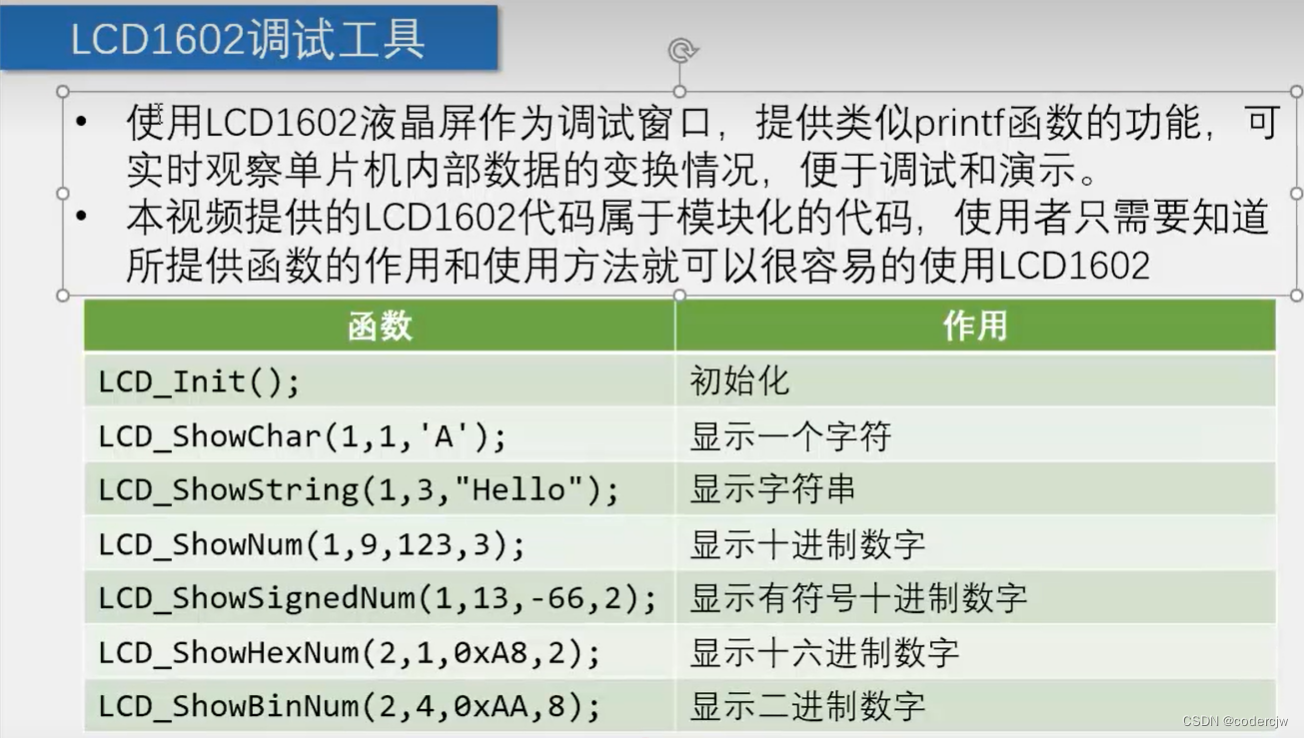

5.刚才的文件里面都是已经写好的控制LCD1602 的子函数，我们只要在main里面引入这个文件，就可以用这些函数来控制LCD1602 了，文件里面有每个函数的用法以及每个函数的参数分别代表什么意思，我们只要查看一下就会用了

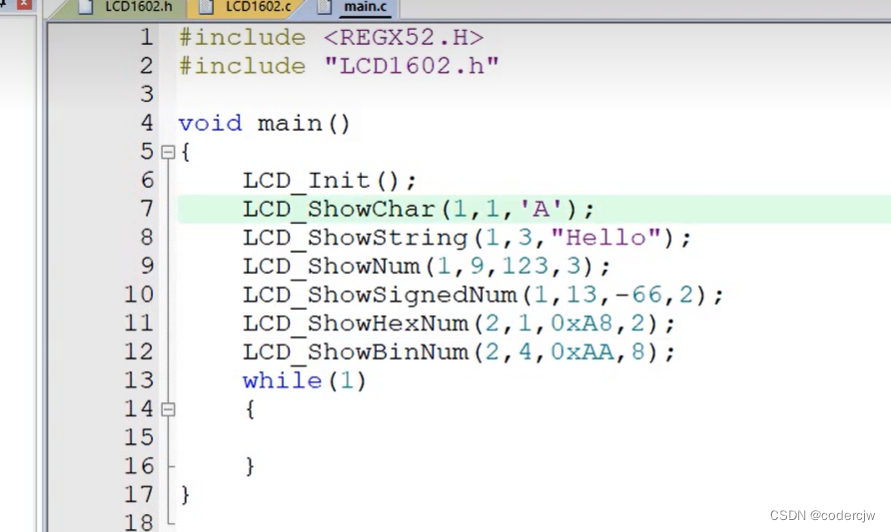

6.看看实例

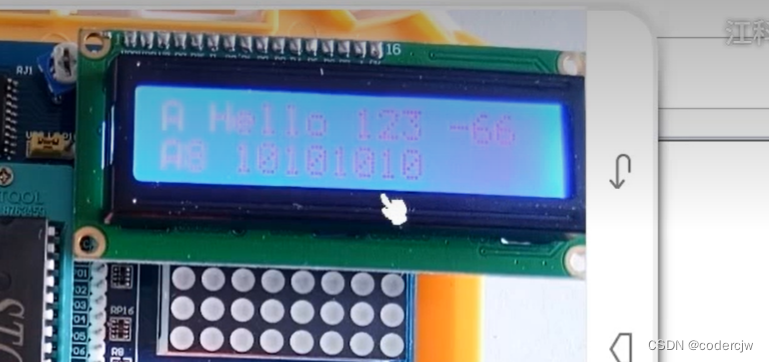

这是效果：
